Aavid铝型材挤压散热片结构设计

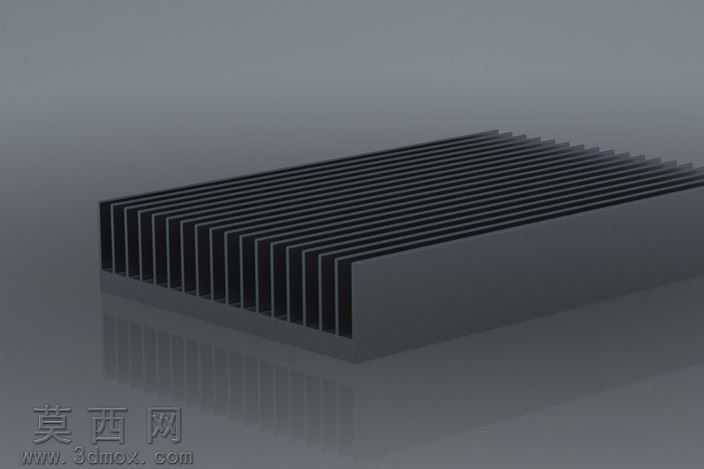

本模型为Aavid Thermalloy系列型材挤压散热结构，建模阶段严格遵循PN 61085规格参数，以铝、6063 T5材质的真实物理属性为基准搭建三维结构，整体尺寸适配5.375英寸的通用配置安装需求，成品裁切为8英寸标准长度，可直接匹配常规电子散热场景的安装位。建模过程中首先绘制铝型材挤压的截面草图，精准还原每一片散热鳍片的厚度、间距以及基座的壁厚参数，确保截面轮廓完全符合挤压成型的工艺要求，避免出现挤压生产中易产生的壁厚不均、尖角应力集中等结构问题；随后通过拉伸特征生成整体型材基体，对鳍片边缘做微小的倒角处理，既还原真实挤压型材的工艺圆角特征，也避免渲染过程中出现锐利边缘的光影失真。材质设置阶段，针对6063 T5铝合金的表面特性，调整材质的漫反射、粗糙度与金属度参数，还原阳极氧化后哑光黑的散热表面质感，基座与鳍片为一体化挤压成型结构，建模时未做拆分处理，完全还原铝型材挤压一体成型的结构特性，保证结构的导热连续性。渲染阶段采用柔和的侧上方打光方案，通过光影层次凸显鳍片的平行排列结构与基座的平整安装面，清晰展现散热结构的齿片密度、齿高比例等核心设计参数，直观呈现该散热片的散热面积设计逻辑。该散热结构依靠平行排布的密集鳍片拓展散热接触面积，一体化挤压的结构无拼接热阻，可快速将基座传导的热量通过鳍片与空气的对流完成交换，适配各类需要被动散热的电子元器件、功率模块的热管理需求，模型的结构尺寸完全匹配实际生产参数，可用于散热方案验证、安装适配模拟以及生产开模前的结构校核。
