车载备用胎位安装式空气细粉尘回收装置

　　这款空气过滤装置的安装位选定在车辆后备箱备用轮胎的预留空间，这个位置在多数家用乘用车、城市通勤车辆上属于长期闲置的冗余空间，既不会占用后备箱常规储物容积，也不会改动车辆原有底盘结构、油路电路布局，适配多数常规尺寸备胎的安装固定点位，不需要额外设计复杂的转接支架，仅需匹配原有备胎的固定螺栓孔位即可完成定位，安装边界完全贴合备胎舱的弧形轮廓，不会与后备箱内饰板、尾门密封结构产生运动干涉。

　　从功能逻辑来看，装置核心针对城市道路场景下的细颗粒物回收需求，可拦截过滤PM10及H14级别的细微粉尘，区别于车辆原厂自带的进气系统过滤，这套装置独立运行，针对车辆行驶过程中卷入底盘区域、后备箱缝隙的路面扬尘、轮胎磨损微粒、刹车碎屑等污染物进行定向收集，避免这类细粉尘在车辆行驶负压作用下渗入车厢内部，同时也能减少车辆行驶带起的粉尘再次扩散到道路空气中，适配城市道路扬尘管控的实际需求。

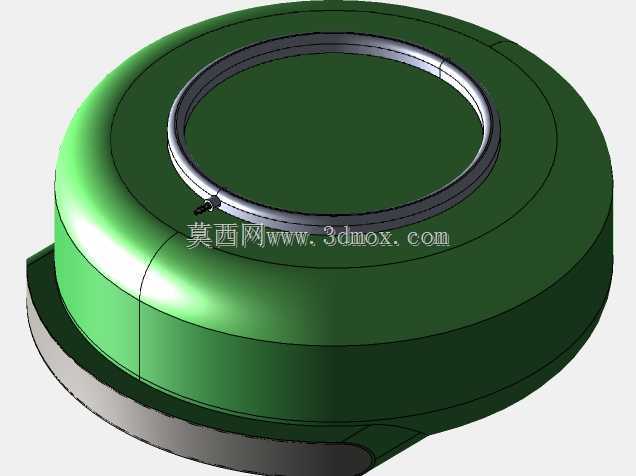

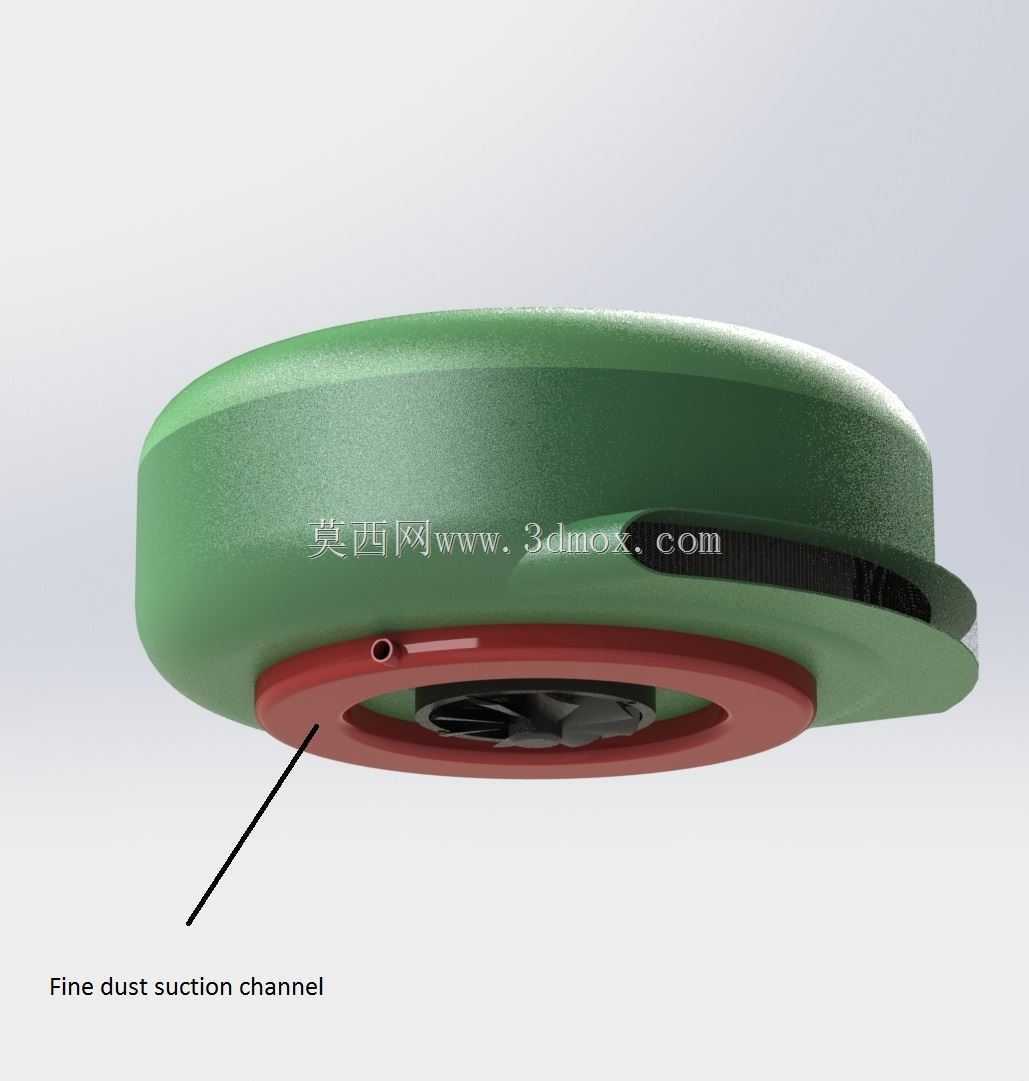

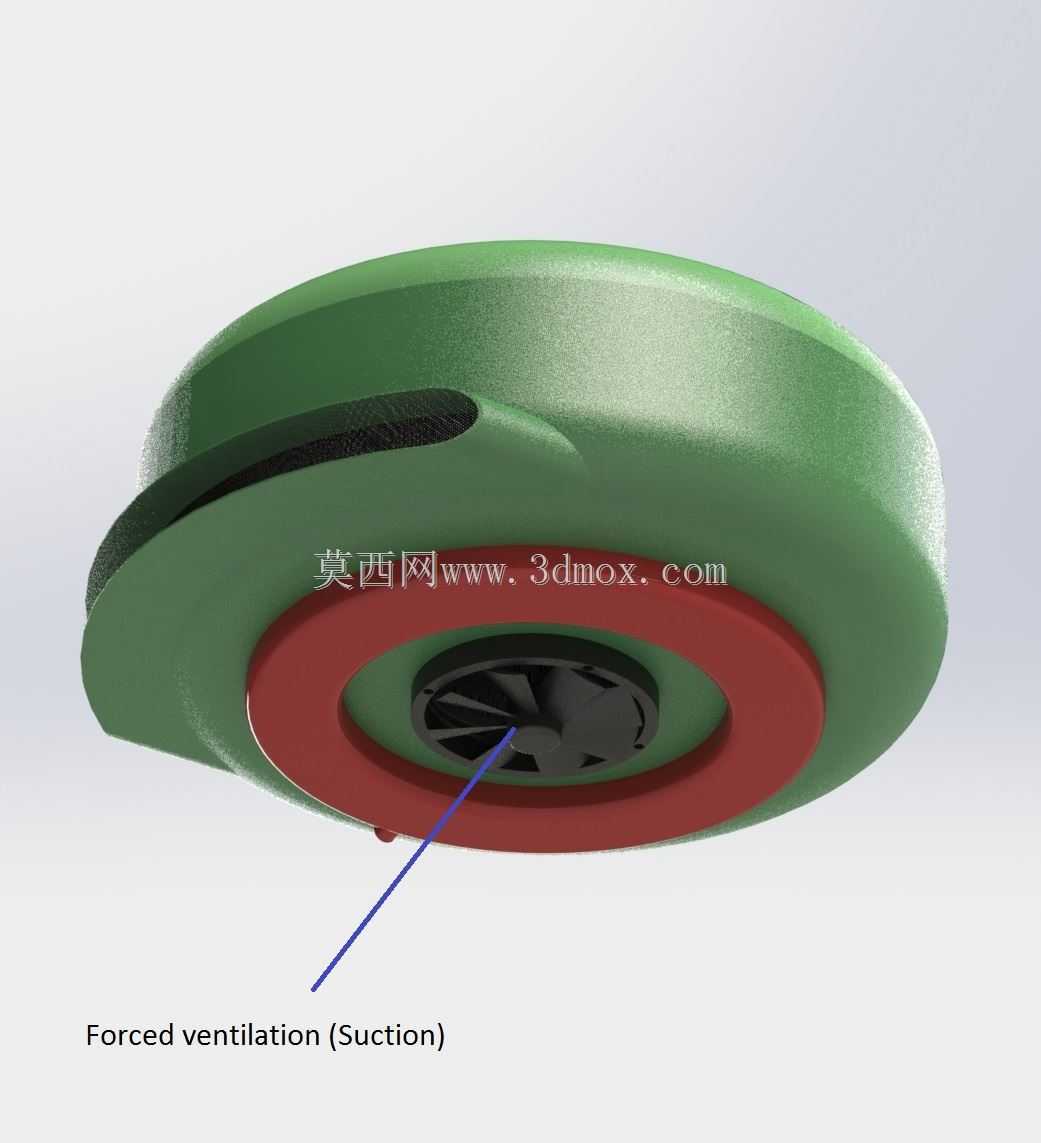

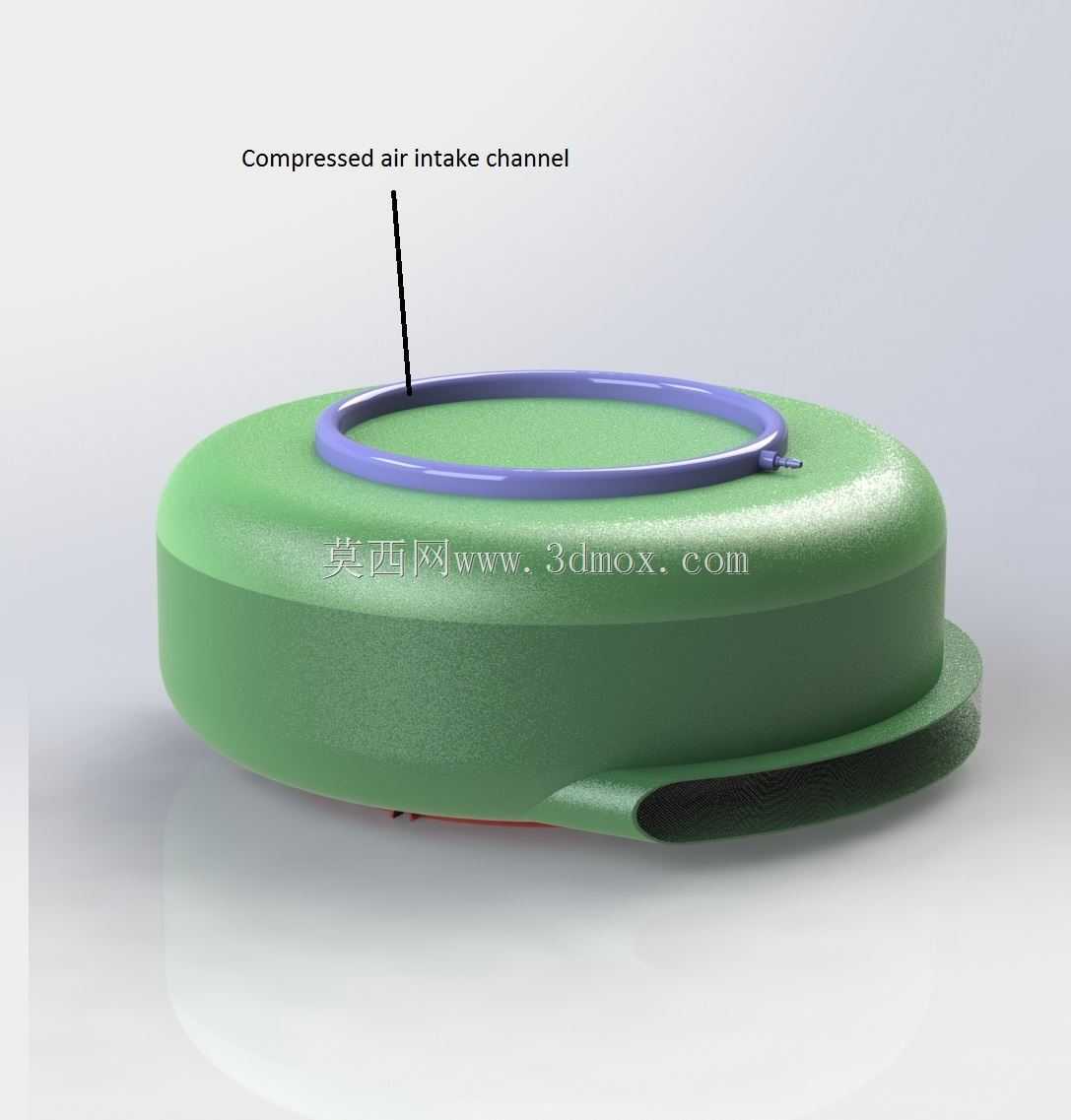

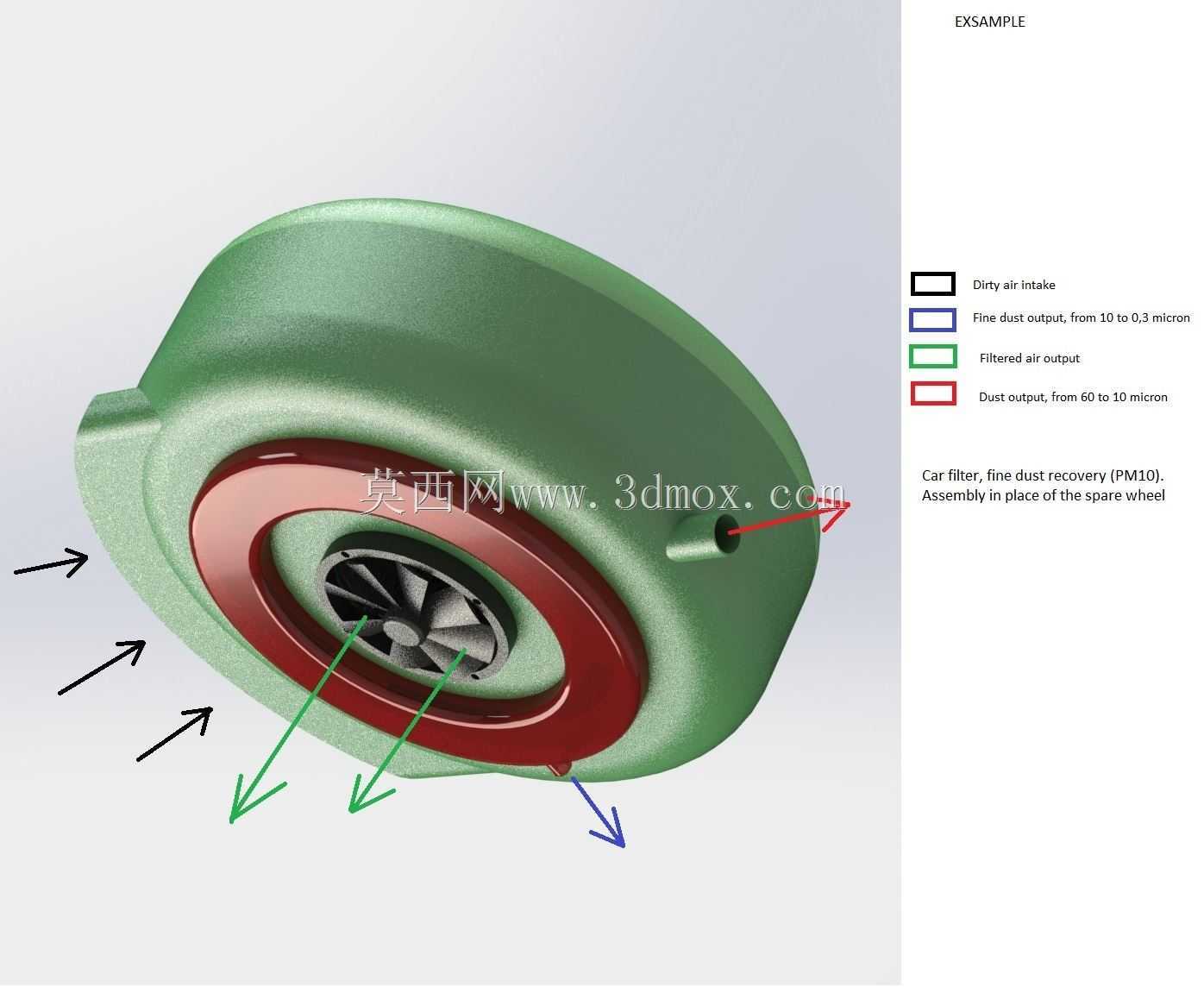

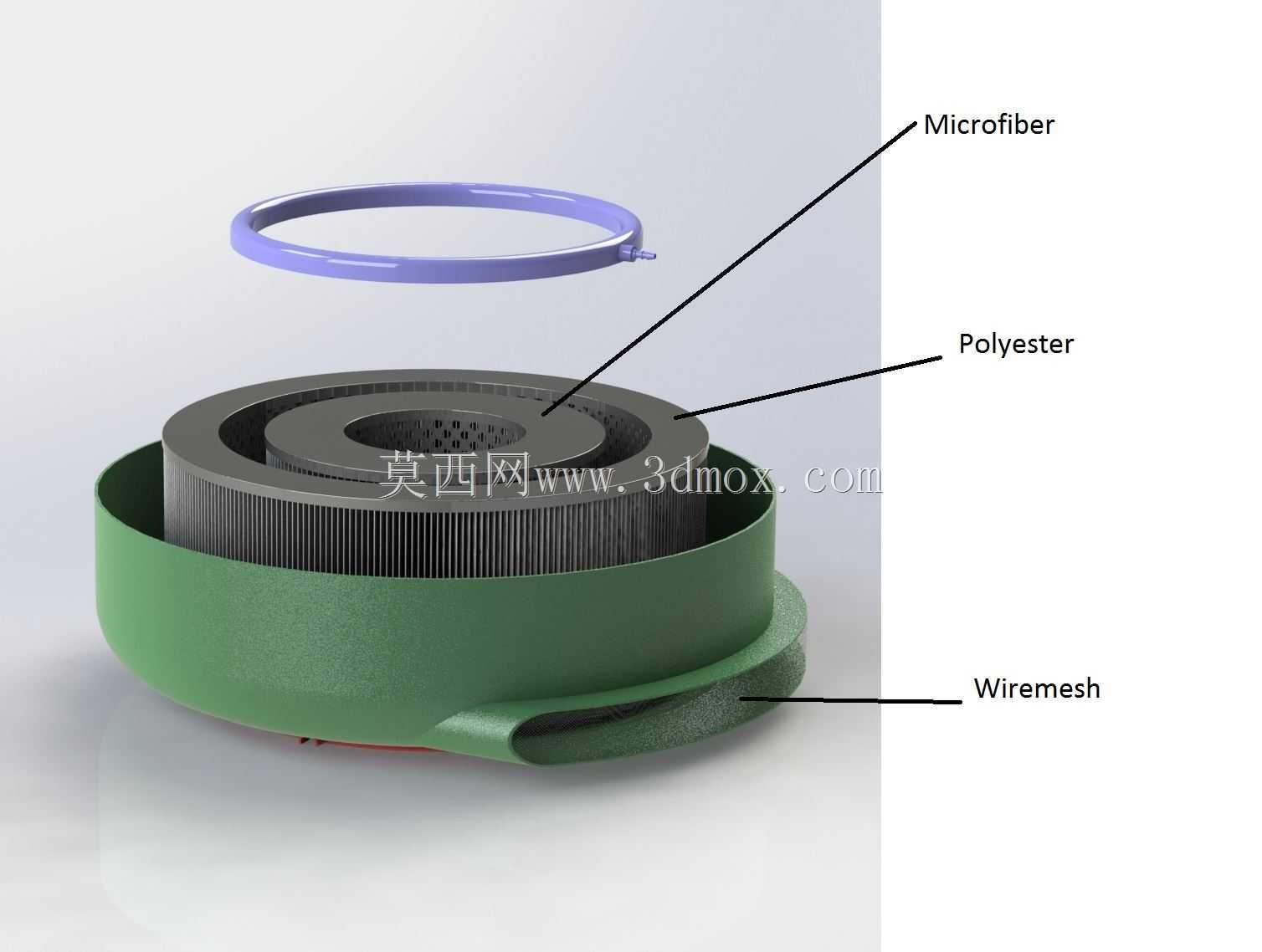

　　结构设计上采用蜗壳式离心流道搭配环形过滤芯体的组合，外壳做了大圆角弧形处理，完全贴合备胎的圆形轮廓，整体厚度控制在常规备胎的厚度范围内，不会凸出于备胎舱平面。进气口设置在装置侧下方，正对车辆行驶时的气流来向，利用车辆行驶产生的自然冲压效应带动气流进入装置，不需要额外配置大功率风机就能实现稳定的气流 throughput，降低装置运行的能耗与噪音。含尘气流进入蜗壳流道后，大颗粒粉尘先通过离心作用被甩到流道外壁沉降，细微颗粒随气流穿过环形过滤芯体完成精滤，洁净空气从芯体中部的轴向通道排出，沉积的粉尘可通过侧方的排尘口定期清理，维护操作不需要完全拆解装置，仅需打开排尘口堵头即可完成积尘倾倒。

　　设计过程中充分考虑了车载场景的振动耐受需求，芯体固定结构采用弹性压圈配合径向定位筋，避免车辆行驶过程中的颠簸振动导致芯体移位、密封失效，外壳材质选用耐候性工程塑料，可耐受后备箱区域的温度交变、泥水侵蚀，整体重量控制在合理区间，不会给车辆后轴增加过多的簧下质量负担，不影响车辆原有的轴荷分配与操控特性。流道设计上做了顺滑过渡处理，避免直角弯折产生的气流啸叫，在车辆高速行驶时也不会产生额外的风噪问题，兼顾过滤效率与乘坐舒适性。
