燃油喷射系统配套空气滤清器外壳结构

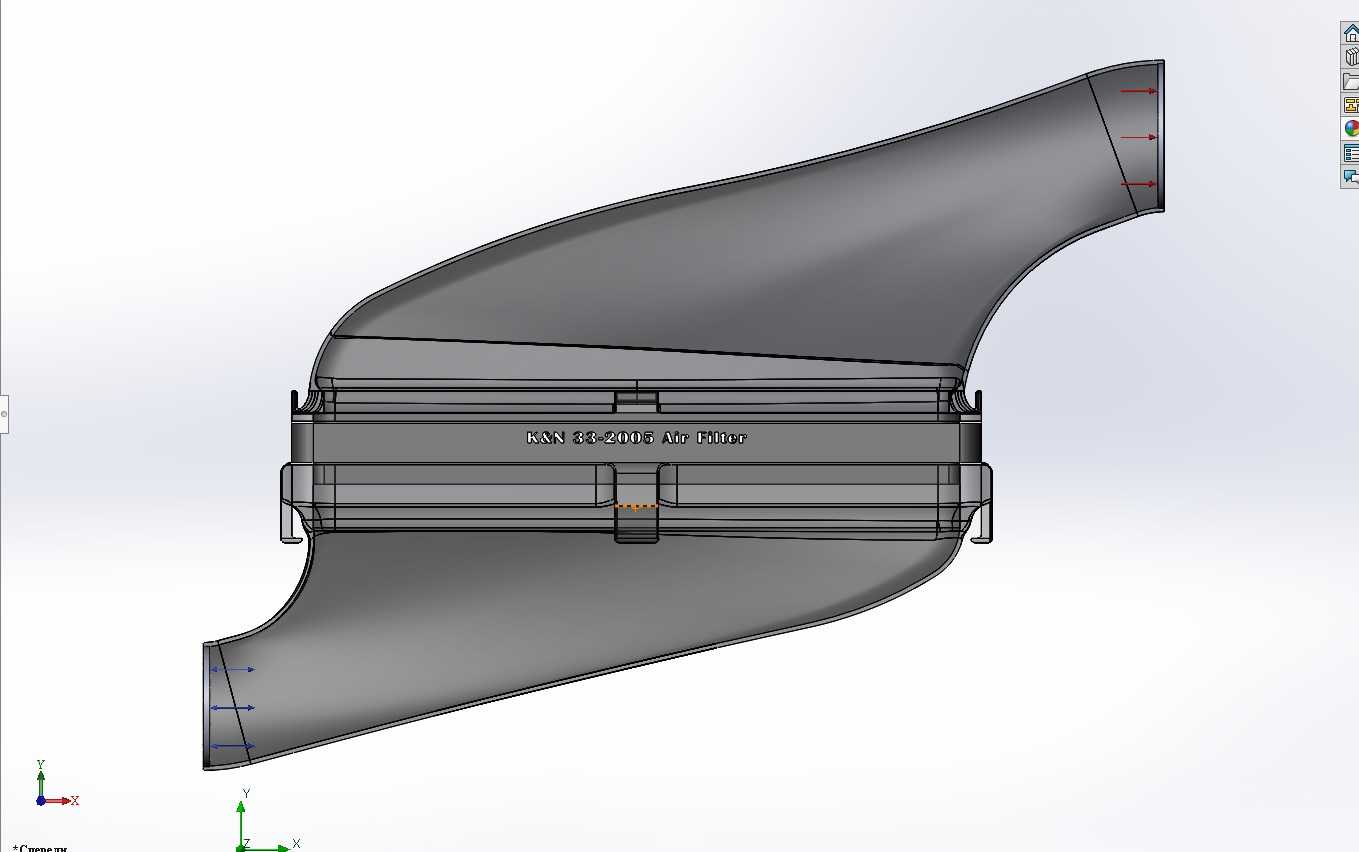

　　在小排量乘用车动力系统的进气回路设计中，这类适配1.8L排量燃油喷射机型的空气滤清器外壳，承担着进气整流、滤芯承载、管路衔接的多重作用，是进气系统中直接影响发动机进气效率与过滤可靠性的核心结构件。日常整车运行工况下，外壳需要承接来自进气道的脉动气流冲击，同时要在发动机舱的紧凑安装空间内，完成与进气软管、节气门端、谐振腔的精准对接，还要预留足够的滤芯拆装操作空间，满足日常维保的操作需求。从结构设计逻辑来看，外壳采用上下扣合的分体式结构，主腔体的容积匹配对应排量机型的进气流量需求，避免腔体内出现气流紊流导致的进气阻力升高，侧面延伸的圆柱形接口为进气出气端，接口的直径尺寸经过流量校核，能够保证全负荷工况下的进气通流面积充足，

　　不会出现截面突变带来的气流噪声与压损。安装边界层面，外壳的底部预留了三个固定点位，点位的位置匹配发动机舱内对应的安装支架坐标，安装后整体与周边的线束、冷却管路、防火墙的间隙均保持在安全距离以上，避免车辆运行过程中出现干涉磨损。腔体内部的滤芯安装槽设置了周向的密封压边，压边的凸起高度经过匹配计算，装配滤芯后能够实现0.8mm以上的密封压缩量，完全杜绝未经过滤的空气从密封缝隙直接进入进气道，避免杂质进入气缸造成缸壁、活塞环的异常磨损。外壳的壁厚设计兼顾了结构强度与轻量化需求，主体壁厚保持在2.5mm，在固定点位、接口衔接位置做了局部加厚与加强筋布局，能够承受滤芯拆装时的操作外力，以及车辆运行过程中的振动载荷，不会出现壳体开裂、

　　密封失效的问题。进气侧的入口位置做了圆弧过渡导向结构，引导进入壳体的气流均匀流向滤芯的整个过滤面，避免滤芯局部区域负荷过高导致的过滤寿命缩短，同时降低气流通过滤芯时的整体阻力，保证发动机在高转速工况下的进气充足性。在实际的整车匹配场景中，这类外壳结构还需要考虑低温环境下的抗冲击性能，以及发动机舱高温环境下的尺寸稳定性，选用的材料具备足够的耐温、抗老化特性，长期使用不会出现壳体变形、密封面错位的问题。结构建模过程中，需要重点核对各个接口的同轴度、密封面的平面度公差，以及固定点位的位置度要求，保证加工成型后的零件能够顺利完成整车装配，不需要额外的修配调整。同时壳体的外形轮廓做了对应的避让设计，

　　针对发动机舱内周边的凸起部件做了局部的凹陷处理，在保证内部腔体容积足够的前提下，尽可能压缩整体占用空间，适配紧凑化的动力舱布局需求。对于进气系统的匹配调校来说，外壳的腔体容积还会配合进气谐振系统的设计，抵消特定转速区间的进气脉动，降低进气噪声，提升整车的NVH表现，建模时需要准确还原腔体的内部轮廓，保证流体仿真计算的结果与实际工况一致，避免后期调校出现偏差。
