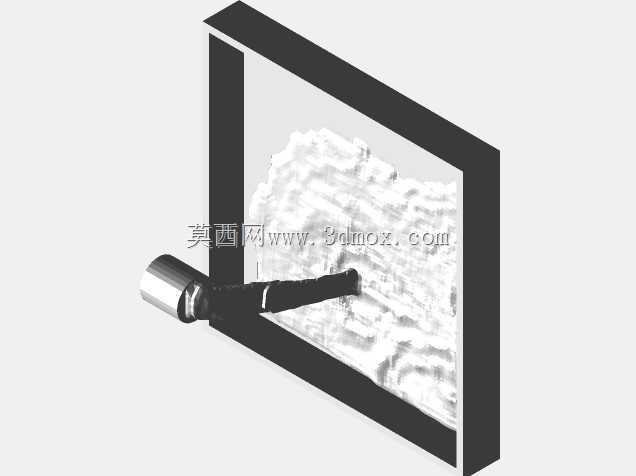

敞口方槽管道注水流体动态效果展示

　　这套流体动态结构的设计，最初是为了匹配小型实验室配液工位的液体加注模拟需求，在做工位布局校核时，需要直观呈现液体从导流管道流出后，在敞口盛液槽内的液面抬升、流体扩散的完整过程，避免实际投产时出现液体飞溅、加注溢出的问题。整个盛液结构采用直角方槽构型，槽体边缘做了微小的外翻折边处理，既可以提升槽体整体的结构刚性，减少薄壁结构在长期盛液状态下的侧壁形变，也能在加注过程中阻挡沿槽壁爬升的液体外溢。导流管采用斜向布置方案，管口朝向槽体中心区域偏置，并非垂直对准槽底，这个角度是经过多轮流态验证确定的：如果管口垂直向下，高速液流冲击槽底会形成明显的中心飞溅区，液滴容易溅出槽外；如果倾斜角度过大，液流会直接冲刷槽体内侧壁，

　　长期使用会造成侧壁局部冲蚀磨损，还会引发液面的不规则波动。槽体的内部尺寸设计充分考虑了常规实验室配液的单次加注量，预留了足够的安全液位高度，槽底做了极微小的坡度导向排液口位置，方便使用后排空内部残留液体，不会出现积液死角。在建模过程中，流体部分的形态还原重点关注了三个区域的特征：一是导流管出口处的液流柱形态，因为管内流速稳定，出口段液流保持连续的柱体状态，表面带有流动带来的自然纹理；二是液流接触液面的冲击区域，这里会形成局部的液面凹陷，伴随细碎的波纹向四周扩散；三是槽内整体液面的抬升过程，波纹传递到槽壁后会形成反射，和后续扩散过来的波纹叠加，形成自然的液面起伏效果。这套结构的安装边界也做了充分考量，

　　槽体底部预留了和工位支架匹配的定位凸台，不需要额外做复杂的固定结构，直接卡入支架定位槽即可完成安装，导流管的上游端预留了标准管路对接接口，可以直接和现场的供液管路连通，不需要额外加工转接头。在实际的工程应用中，这类流体模拟结构不光可以用于实验室配液工位的设计校核，也可以套用到小型工业清洗槽、冷却液加注工位的方案验证环节，通过直观的流态呈现，提前发现结构设计里的流道缺陷、飞溅风险点，减少后期现场调试的整改成本。建模时对槽体的壁厚做了等比例还原，侧壁和槽底的壁厚保持一致，兼顾结构强度和材料成本控制，槽体的外角做了小半径倒圆处理，避免尖锐棱角带来的操作安全隐患，也能减少加工过程中的应力集中问题。
