蓝白拼色经典球面结构设计作品

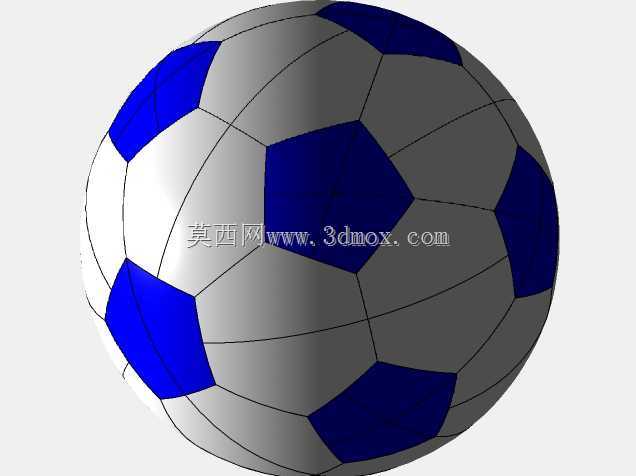

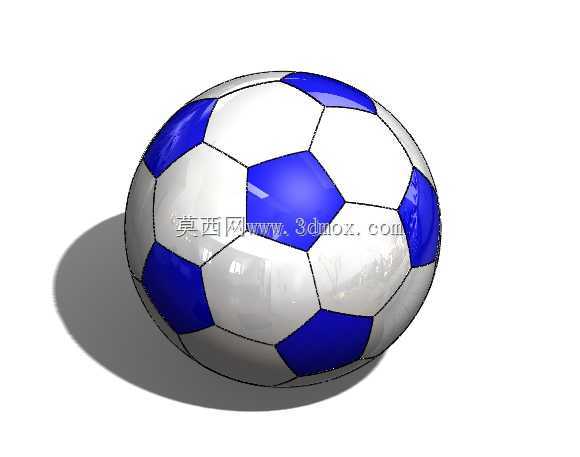

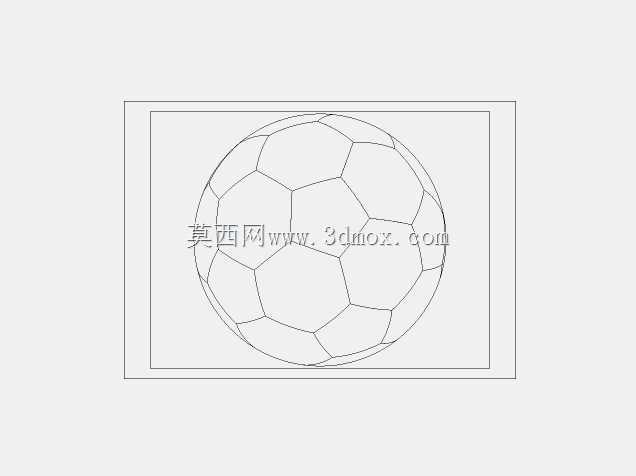

　　这款蓝白拼色的球面结构，在建模过程中重点围绕正多面体切分、曲面连续拼接的核心逻辑展开，区别于常规球体直接拉伸成型的做法，整个球面的块面分割严格遵循经典足球的几何排布逻辑，正五边形与正六边形块面的边界衔接处做了微小的圆角过渡处理，避免块面拼接处出现尖锐棱边，还原真实足球的触感与视觉特征。从实际应用场景来看，这类球面结构不仅可作为体育用品外观设计的参考原型，还能为曲面壳体类零部件的建模提供思路参考，比如部分球形压力容器、装饰类球面构件、儿童游乐设施的球形防护外壳，都可以借鉴这种块面分割的建模逻辑，在保证曲面顺滑度的同时，降低复杂曲面的建模出错概率。设计过程中没有直接调用软件自带的球体 primitive 进行表面贴图分割，

　　而是从基础正二十面体出发，通过边倒角、面偏移、曲面缝合的步骤逐步成型，每一块五边形、六边形块面都保持独立的几何特征，方便后续调整块面配色、表面纹理，或是针对不同块面做差异化的结构设计，比如给部分块面增加防滑纹理、安装标识位时，不需要重新分割整个球面。整个球体的尺寸比例严格按照标准赛事用球的几何比例设定，块面之间的拼接缝隙控制在均匀的0.5mm宽度，模拟真实足球的车缝边界，球面整体保持完美的球形公差，径向尺寸偏差控制在0.2mm以内，不管是用于体育用品的结构验证，还是作为曲面建模练习的参考案例，都能满足结构设计阶段的精度要求。在建模思路上，重点练习了高级草图绘制、切割表面特征的运用，通过壳特征将实体球面转换为等厚度的壳体结构，

　　再通过复制几何、多边形阵列的方式快速完成所有块面的排布，避免逐个绘制块面带来的尺寸偏差，整个建模过程没有冗余的特征步骤，特征树逻辑清晰，后续修改球径、块面圆角、壳体厚度时，只需要调整对应参数就能快速完成模型更新，不需要重构整个特征流程。这类球面结构的建模逻辑，还可以延伸到其他多面体拼接类产品的设计中，比如球形拼接玩具、模块化球形建筑的单元拆分，都能复用这套块面分割、阵列排布的建模方法，帮助结构工程师快速掌握复杂曲面分块的核心技巧，减少复杂曲面建模时的破面、曲面不连续等常见问题。
