带板载元件的蓝色印刷电路板结构设计

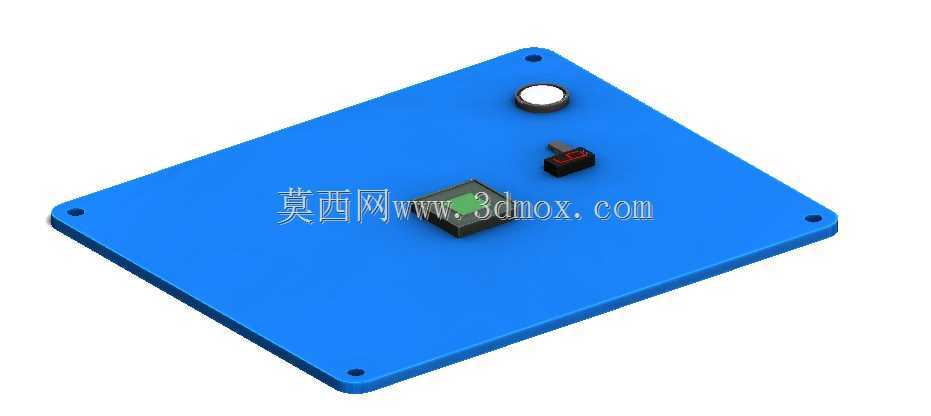

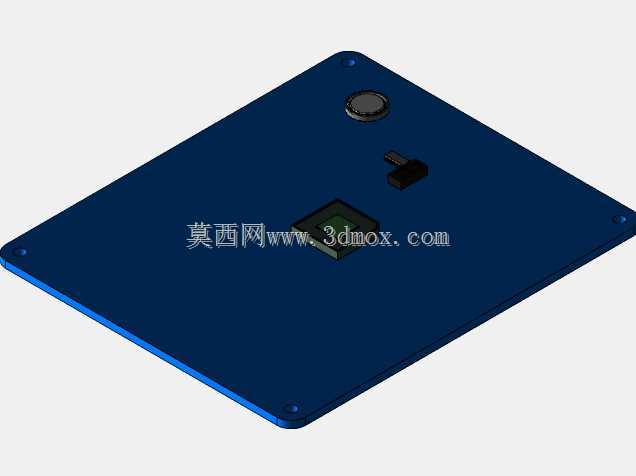

　　这款蓝色基板的印刷电路板，是面向小型电控单元开发的载板结构，日常多应用在小型工控终端、桌面检测设备的主控承载场景中，核心作用是为板载电子元件提供稳定的电气连接载体与机械支撑，同时预留的安装孔位可直接将整板固定在设备壳体的安装柱上，无需额外设计转接固定件。从结构设计逻辑来看，整板采用矩形切角外形，四个角位预留的沉头安装孔，孔径匹配常用的M3规格固定螺丝，安装孔到板边的距离符合常规电控设备的安装安全边界，避免螺丝装配时与板边线路产生干涉。板上元件布局遵循信号流向与操作便利性原则，圆形蜂鸣器元件布置在板边靠近设备出声孔的位置，减少声音传播的遮挡损耗；带红色拨柄的船型开关布置在靠近板边的操作侧，方便设备组装完成后，

　　用户无需拆解壳体即可完成电源通断操作；方形核心芯片元件布置在板件中心区域，周边预留了足够的散热空间，同时也方便后续布线时走最短信号路径，减少信号传输损耗。基板表面做了蓝色阻焊层处理，既可以保护底层铜箔线路不被氧化、划伤，也能在生产焊接时防止相邻焊盘出现连锡短路问题。板件厚度采用常规电控板通用的1.6mm规格，兼顾结构强度与轻量化需求，整板边缘做了圆角过渡处理，避免装配过程中锐边划伤操作人员或设备内部线束。在实际装配场景中，这类载板可直接适配标准的板对板连接器，与设备内的其他功能模块完成对接，板上元件的高度都控制在统一阈值内，不会出现超高元件干涉设备壳体装配的问题，同时元件排布避开了安装孔的受力区域，

　　避免螺丝锁紧时的应力传递到元件引脚，造成虚焊或元件损坏。设计过程中也充分考虑了生产工艺的可行性，所有元件的焊盘尺寸都匹配常规波峰焊、回流焊的工艺要求，板上没有出现过小的走线间隙或异形焊盘，能有效降低批量生产时的不良率。
