SolidWorks设计的滚子链条链轮传动组件

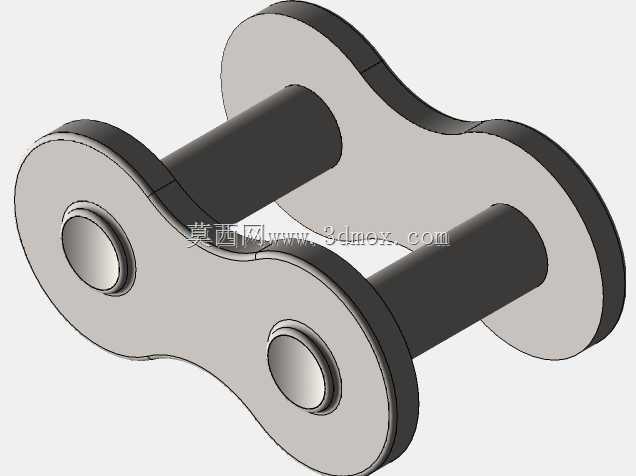

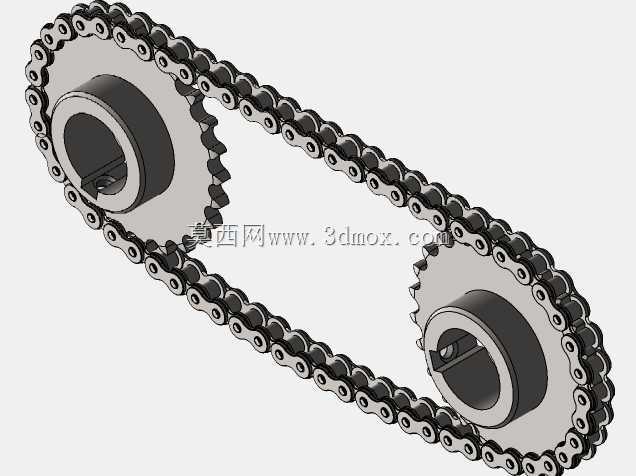

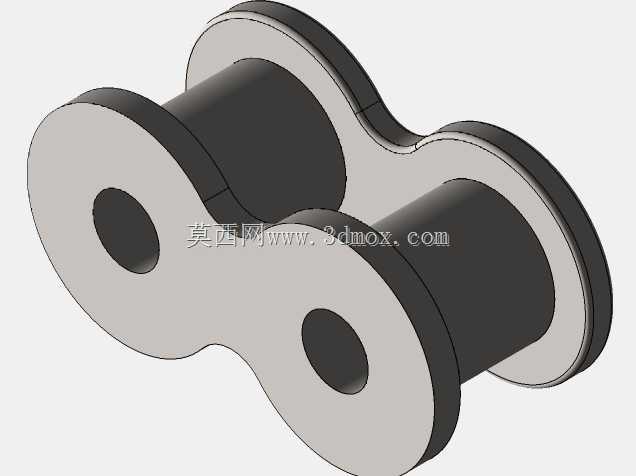

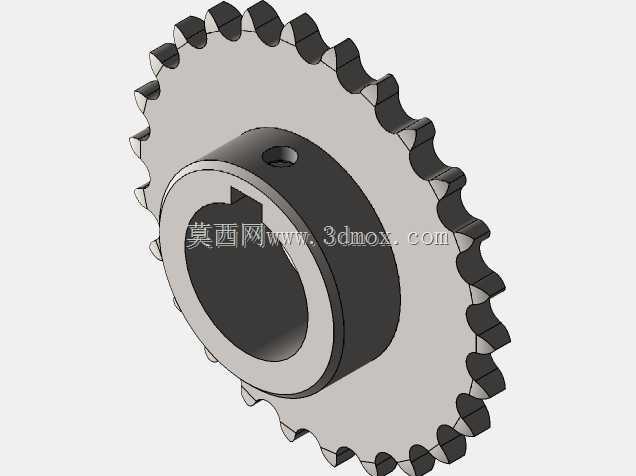

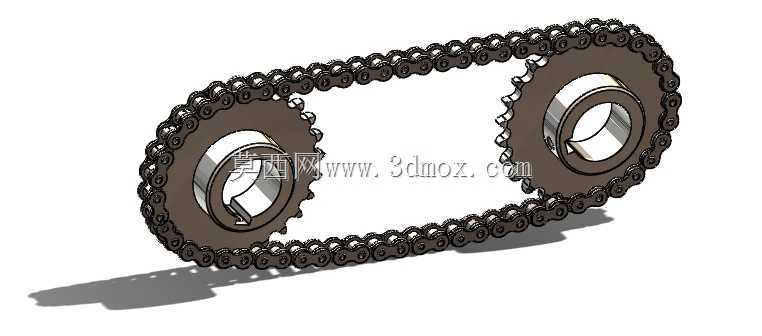

　　链传动作为机械传动系统中应用极广的动力传递形式，在各类输送设备、农业机械、轻工生产线、机床进给机构中都承担着远距离精准传递扭矩的核心作用，这套滚子链与链轮配合的传动组件，正是针对中等载荷、传动中心距偏大的工况完成的结构设计。整套组件采用标准短节距精密滚子链搭配两个同参数链轮的布局，链轮齿形按照三圆弧一直线的标准齿廓绘制，能保证链节啮入啮出时的顺畅度，减少啮合冲击带来的磨损与异响，链轮轮毂部分设计了通孔与键槽结构，可直接与传动轴通过平键实现周向固定，配合轴肩与轴端挡圈就能完成轴向定位，无需额外设计复杂的连接结构。链条部分由内链板、外链板、销轴、套筒、滚子五个核心零件装配而成，建模时还原了链节之间的铰接间隙，

　　能真实模拟链条绕经链轮时的弯折状态，链板采用8字形的等强度截面设计，在保证链节抗拉强度的前提下尽可能降低了运动过程中的惯性力，适配中低速传动场景下的动态载荷要求。从安装边界来看，两个链轮的中心距预留了合理的张紧调节余量，既避免了中心距过小导致的链条包角不足、啮合齿数过少的问题，也不会因为中心距过大出现链条运行时的松边垂度过大、引发抖动跳齿的情况，链轮的齿顶圆、齿根圆尺寸均匹配对应链号的标准参数，可直接替换同规格的标准链轮零件，无需对安装位进行二次加工。在实际设备选型应用中，这类链传动组件相比带传动拥有更精准的平均传动比，不会出现打滑丢转的问题，相比齿轮传动又能适应更大的中心距布局，安装精度要求更低，在多尘、

　　有少量油污的恶劣工况下也能保持稳定的传动能力，设计时还考虑了链条的润滑空间，链轮齿侧与链节间隙预留了润滑脂留存空间，可降低日常维护的频次。建模过程中对每个链节的配合关系做了合理约束，既保证了装配体不会出现过定义报错，也能通过运动仿真模拟真实的传动过程，可直接用于设备整体装配的干涉检查、传动路径校核，也能作为非标设备传动系统设计的参考模板，帮助结构工程师快速完成链传动部分的选型与布局调整，减少重复建模的工作量。
