矩形S截面焊接结构件设计

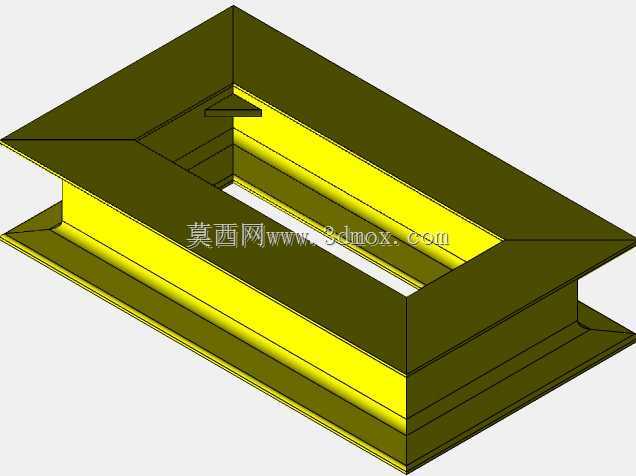

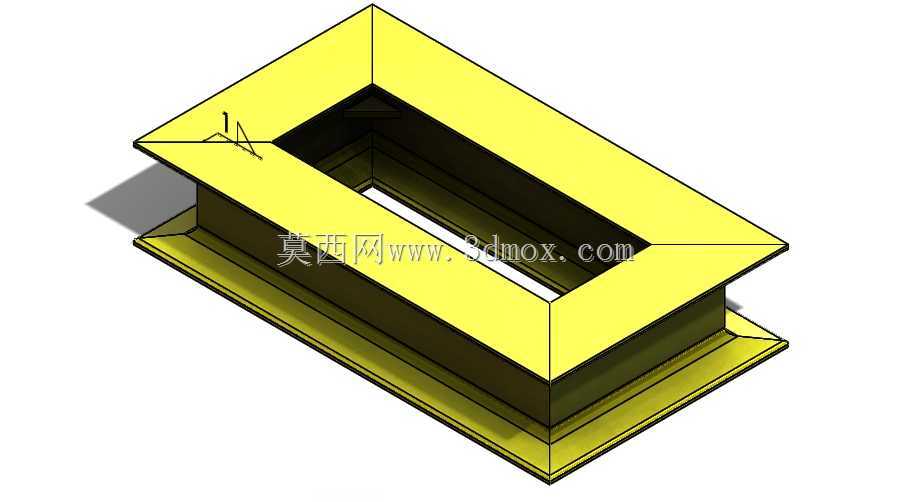

　　这类矩形S截面焊接构件，常应用在通风管路转接、设备风道过渡、物料溜槽导向段等场景，作为不同口径矩形通道的衔接结构，能在有限安装空间内实现截面的平顺过渡，减少介质流经时的阻力突变，避免直角转接带来的紊流、积料问题。从实际使用场景看，这类构件多安装在工业除尘系统的风道对接处、烘干设备的热风导流段、小型输送线的落料导向位置，上下两端的外翻法兰边是核心安装定位结构，法兰边预留的螺栓过孔可直接与两端的标准矩形风管、设备接口法兰对齐，通过螺栓紧固实现密封连接，安装时不需要额外做坡口处理，法兰面贴合后配合密封垫即可满足常规工况的密封要求。设计这类焊接构件时，首先要确认两端对接的矩形截面尺寸，明确过渡段的垂直高度，

　　S形的截面弯折角度需要根据两端截面的偏移量计算，避免弯折处出现应力集中的锐角，所有弯折位置均采用圆弧过渡，圆弧半径根据板材厚度选取，通常不小于2倍板厚，防止焊接后弯折处出现开裂。建模过程中要提前预留焊接收缩余量，每道焊缝的收缩量根据板厚控制在0.5-1mm区间，避免焊接完成后整体尺寸出现偏差导致法兰孔无法对齐。构件主体采用等厚度板材弯折后焊接成型，四条纵向拼接焊缝采用连续角焊缝，法兰边与主体段的连接焊缝采用分段间断焊，既能保证连接强度，又能减少焊接变形。外形尺寸上，上下法兰的外轮廓尺寸要比对接的接口尺寸单边宽出20-30mm，满足螺栓安装的操作空间，过渡段的侧壁倾斜角度控制在15-30度之间，角度过大会增加介质流动阻力，

　　角度过小则会拉长构件整体长度，占用更多安装空间。安装边界需要注意，构件安装后要预留至少100mm的周边操作空间，方便后期螺栓紧固与焊缝检修，法兰面的平面度公差控制在1mm以内，避免安装后出现密封间隙。这类焊接件的结构设计不需要额外的加强筋，依靠S形截面的自身结构刚度即可满足常规低压风道、轻量物料输送的强度要求，在负压工况下使用时，可在过渡段内侧增加少量角钢支撑，防止构件被吸瘪。
