家用照明LED球泡灯三维结构设计

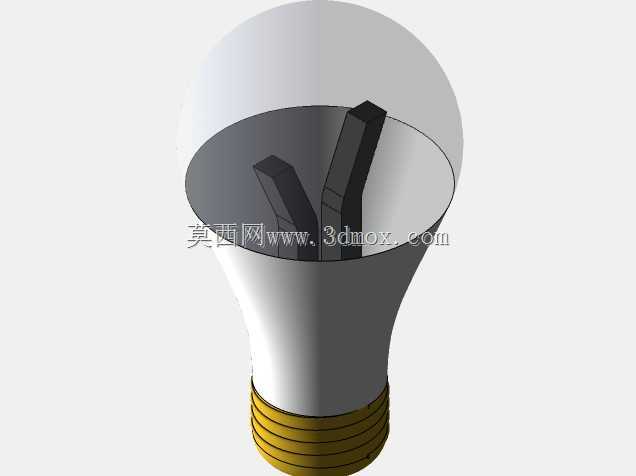

　　日常民用照明场景中，球泡型电灯泡是替换传统白炽灯、适配原有E27通用螺口灯座的主流照明部件，其结构设计直接决定装配适配性、散热效率与长期使用可靠性。从结构组成来看，该灯泡分为透光泡壳、内部光源基板、散热壳体、螺口灯头四个核心部分，建模过程中优先匹配通用螺口灯座的安装边界，螺口部分采用标准E27规格尺寸，螺纹大径26.2mm，螺距3.625mm，安装时旋入深度控制在15mm以内，可直接适配市面绝大多数民用吊灯、台灯、壁灯的灯座接口，无需额外转接结构。散热壳体采用铝合金材质的锥面过渡结构，上部与透光泡壳衔接处直径60mm，向下逐步收窄至与螺口灯头衔接的22mm直径，锥面角度设置为12度，既保证内部LED光源基板的安装空间，

　　也能通过扩大的外表面面积提升自然对流散热效率，避免光源长期工作过热出现光衰。透光泡壳采用乳白PC材质的半球形结构，泡壳壁厚1.2mm，内表面做微磨砂处理，可将内部LED灯珠的点光源均匀漫射，避免出现眩光问题，泡壳与散热壳体的衔接处采用卡扣加密封胶圈的配合结构，配合公差控制在0.1mm以内，可达到IP20的防护等级，满足室内使用场景的防尘要求。内部光源基板采用铝基PCB板，直径52mm，通过导热胶贴合在散热壳体的上端平面，基板上预留6颗SMD灯珠的安装位，布线槽沿基板边缘布置，引线从散热壳体中心的通孔穿入螺口灯头内部，与灯头的火线、零线触点焊接，引线弯折处预留3mm的余量，避免装配时拉扯导致焊点脱落。

　　建模过程中对各部件的装配干涉做了逐一校验，螺口灯头与散热壳体的滚压衔接处做了0.2mm的过盈配合设计，保证装配后连接牢固不会出现松脱，泡壳与散热壳体的卡扣配合深度设置为1.5mm，装配后缝隙均匀，不会出现漏光问题。该结构可直接用于民用照明产品的结构验证，也可作为灯具装配教学的演示模型，帮助设计人员理解球泡灯的装配逻辑与尺寸配合要求，在做灯具配套结构设计时，可直接调用该模型匹配灯座的安装空间，避免出现安装干涉问题。
