异形弯转流体管路结构设计

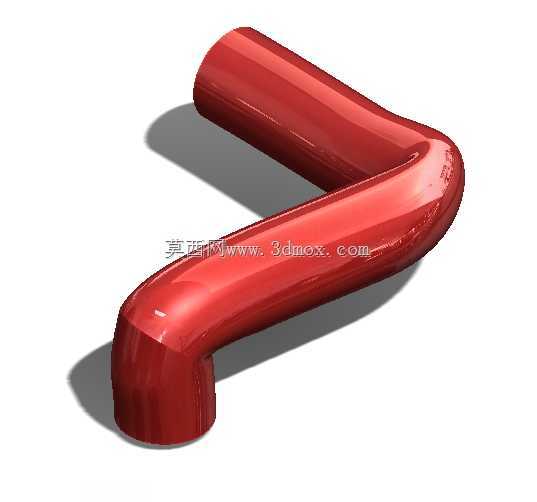

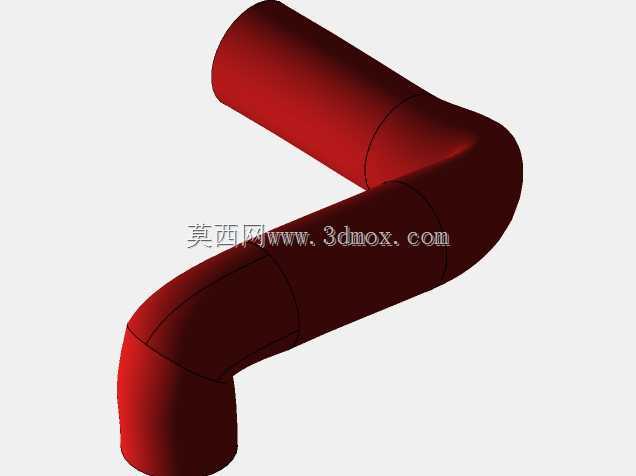

　　这类异形弯转管路结构，在流体输送系统中承担着转向导流的核心作用，常见于液压系统回路、冷却介质输送管线、小型流体实验装置的流道搭建场景，区别于标准角度的冲压弯管，该结构采用平滑大曲率过渡的流道设计，能有效降低流体转向时的局部阻力损失，减少介质在转角处的涡流滞留问题。从结构设计逻辑来看，整体采用等通径的圆管截面构型，两段直段轴线呈非90度的折角布局，转角处采用大圆角顺滑衔接，内壁全程保持连续无突变的曲面形态，避免流道内出现直角台阶造成的介质淤积或压力骤变。安装边界层面，两端直段的端面均为平整对接面，可适配标准卡套接头、法兰对接或者焊接连接的安装需求，两段直段的长度预留了足够的安装操作空间，

　　不会因为转角结构过于紧凑导致相邻管路安装时出现干涉问题。在实际工程应用中，这类非标准角度的弯管结构往往需要根据设备内部的布局空间定制设计，建模过程中需要重点校核转角处的曲率半径是否满足介质流速要求，对于输送含固体颗粒的介质场景，还需要保证曲率半径不小于管径的3倍，避免颗粒在转角处堆积磨损管壁。该结构的外壁采用均匀壁厚设计，在保证承压能力的前提下尽可能控制整体重量，外表面的顺滑过渡也便于后续做表面防腐处理或者保温层包覆。做流动模拟测试时，这类平滑弯转的流道结构相比直角拼接的管路，压力损失可降低40%以上，同时能有效抑制流道内的湍流脉动，降低管路运行过程中的振动噪音，在小型实验台架、紧凑型液压站、车载冷却系统这类空间受限的应用场景中，

　　这类定制化弯管可以在有限的安装空间内完成管路走向的折转，不需要额外增加多段标准管件拼接，减少了管路接头数量，也就降低了介质泄漏的风险点。建模过程中需要重点控制两端直段的同轴度公差，以及转角处的壁厚均匀性，避免因为壁厚不均导致承压时出现应力集中的薄弱点，两端对接面的平面度也需要满足密封要求，保证对接安装后不会出现渗漏问题。
