家用连体式坐便器三维结构设计

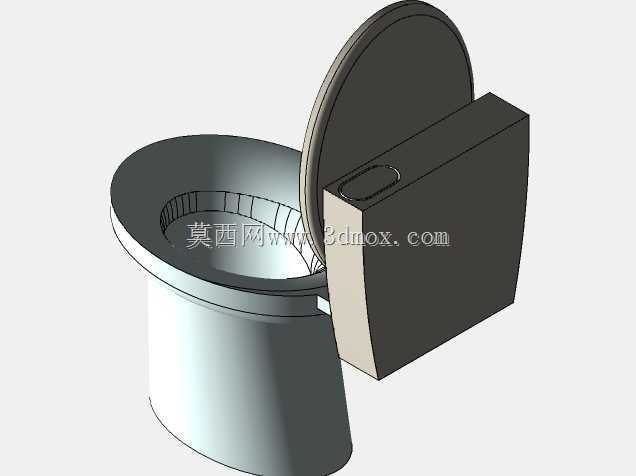

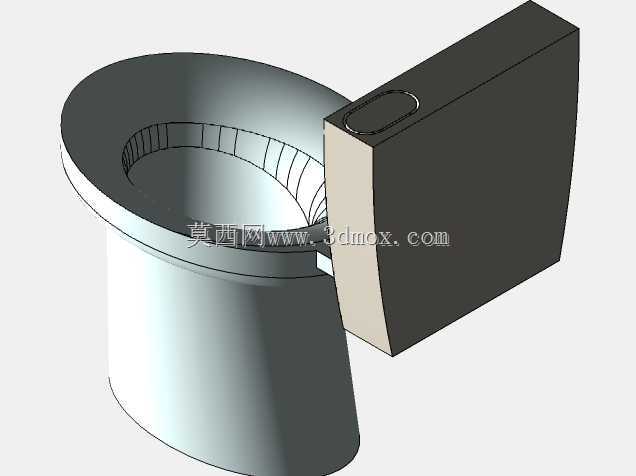

　　这款坐便器的三维结构设计，首先围绕民用住宅、商用公共卫生间的实际安装场景展开，在建模阶段就充分考虑了不同户型卫生间的排污口预留位置偏差，将底座的安装孔位预留了±15mm的调节余量，避免现场安装时因土建施工误差导致的对位困难。从功能特性来看，模型完整还原了连体式坐便器的水封结构、冲水管道走向、座圈与盖板的铰接安装位，其中水封深度按照常规使用要求设置在55mm，既能有效阻隔排污管道内的异味返流，又能避免使用时出现溅水问题，冲水管道的内壁曲面做了顺滑过渡处理，减少冲水过程中的水流阻力，保证冲污效率的同时降低冲水噪音。设计过程中没有采用传统分体马桶的水箱与底座分离结构，而是将水箱与陶瓷底座做了一体化整合，既减少了安装时的拼接密封工序，

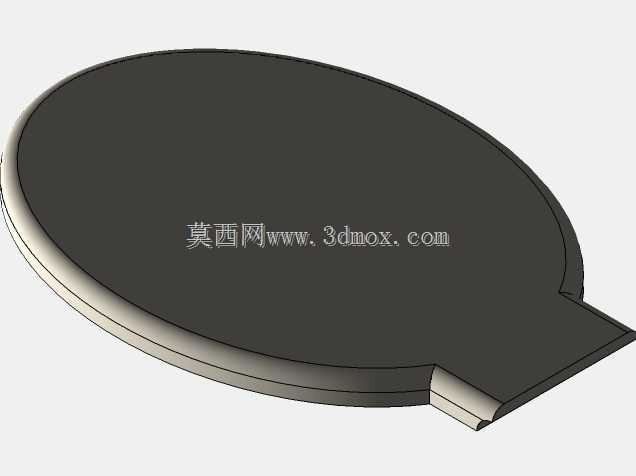

　　也避免了长期使用后拼接位置出现渗漏水的隐患。外形尺寸方面，模型整体高度设置为720mm，座圈离地高度为400mm，符合多数成年人的坐姿使用习惯，底座的横向最大宽度为380mm，纵向长度为700mm，安装时需要预留的左右侧边距不小于150mm，前方活动空间不小于450mm，才能保证日常使用的便利性。座圈与盖板的铰接结构采用了常见的缓降阻尼安装位设计，建模时预留了标准的阻尼转轴安装槽，可直接匹配市面上通用的缓降盖板配件，无需额外开模定制。水箱内部的进水阀、排水阀安装位也按照通用配件的尺寸做了预留，进水口的连接螺纹采用标准的G1/2管螺纹，可直接匹配家用给水管道的连接尺寸，排污口的外径设置为100mm，与常规的PVC排污管道尺寸适配，

　　不需要额外加装变径接头。在曲面建模阶段，对陶瓷本体的外表面做了连续曲率处理，没有出现尖锐棱角或曲面凹陷，既符合陶瓷生产的脱模工艺要求，也能减少日常使用时的卫生死角，降低清洁难度。底座的底部边缘做了加宽的密封法兰接触面，安装时配合密封圈能更好地与地面贴合，避免污水从底座缝隙渗出。
