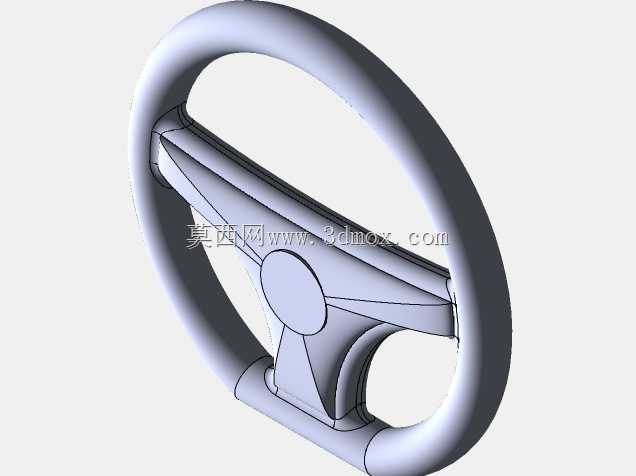

大众乘用车辆三辐式操控转向盘结构

　　该转向结构主要应用于大众品牌乘用车辆的驾驶舱操控系统，是驾驶员与车辆转向执行机构直接交互的核心部件，日常行驶中承担转向指令传递、行驶方向控制的核心功能，同时兼顾驾驶握持舒适度与碰撞工况下的被动防护要求。设计阶段首先围绕人机工程学确定轮圈的握持截面轮廓，轮缘采用符合成年男性手掌自然握持弧度的椭圆截面，表面预留软质包覆层的安装厚度，保证长时间握持驾驶时不易产生疲劳感；三辐式的辐条布局并非单纯造型选择，下方两根辐条预留了多功能按键的安装位空间，可集成影音控制、巡航设置等功能按键的安装结构，上方辐条做了加厚处理，内置转向机构连接的金属骨架嵌件安装位，保证转向力矩传递的结构强度。安装边界层面，

　　转向盘中心的花键连接孔完全匹配对应车型转向柱的花键轴规格，中心区域预留安全气囊模块的安装腔体，腔体周边设置均匀分布的卡扣安装位与螺栓固定点，保证气囊模块安装后无松旷，轮圈的最大外圆直径适配对应车型驾驶舱的腿部空间预留尺寸，转动全行程中不会与仪表台、驾驶侧护板产生运动干涉。辐条与轮圈的过渡区域做了大圆角顺滑处理，避免应力集中导致的结构断裂风险，轮圈内部的金属骨架采用封闭环形结构，辐条内部的加强筋沿力矩传递方向布置，在保证整体结构刚度满足转向力矩传递要求的前提下，尽可能降低整体重量，减少转向柱的承载负荷。实际装车应用中，该结构可覆盖同平台多款大众乘用车型的转向系统适配需求，轮缘的握持角度经过多轮人机工程验证，驾驶员在9点、

　　3点的标准握持位置时，手臂自然弯曲角度符合长途驾驶的舒适姿态，转向盘背面的指槽结构可提升急打方向时的握持摩擦力，避免手部打滑。结构设计时同步考虑了售后拆装的便利性，中心装饰盖的卡扣结构采用通用拆装工具即可拆卸，无需专用工装即可完成转向盘的更换与维护作业，辐条背面预留的线束过孔可适配多功能按键的线束布置，避免线束在转向过程中出现拉扯、磨损的问题。
