带运动仿真的正弦槽传动机构设计

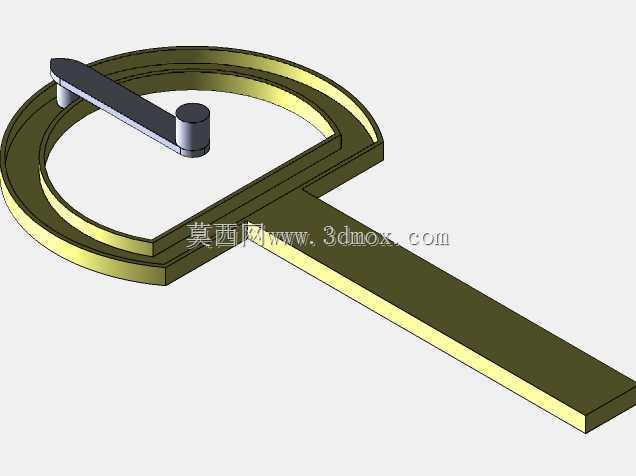

　　这类正弦槽机构常被应用在轻工自动化送料、小型包装设备的工位转序环节，核心作用是把主动件的连续回转运动，转化为从动件按正弦规律变化的往复直线运动，相比普通偏心轮传动，它的运动冲击更小，从动件的速度、加速度曲线连续无突变，能有效降低高速运转下的构件磨损与设备振动。从结构设计逻辑来看，该机构的核心是环形槽道的轮廓加工精度，槽道的曲率完全匹配正弦函数轨迹，主动销在槽内滑动时，不会出现卡滞或间隙窜动的问题，设计时需要严格控制销与槽的配合公差，通常选用H7/g6的间隙配合，既保证滑动顺畅，又能减少回程误差。整个机构的外形紧凑，环形槽主体直径控制在常规小型机构的安装适配范围内，伸出的摆杆长度可根据实际安装工位的行程需求调整，

　　安装时仅需要固定环形槽的基座端，主动端连接驱动电机输出轴即可，不需要额外设计复杂的支撑导向结构，从动摆杆的端部可直接连接执行构件，比如推料头、工位挡块等，大幅简化配套设备的结构设计。在实际工况适配中，这类机构适合中低速轻载的传动场景，主动销的材质通常选用耐磨轴承钢，槽道表面做硬化处理，能承受长期往复滑动的摩擦损耗，运动过程中从动件的行程由环形槽的偏心距决定，设计时可通过调整偏心距参数来适配不同的送料行程需求，不需要更换整套机构，只需要更换对应偏心尺寸的主动销与槽盘即可完成参数调整。相比传统的曲柄滑块机构，正弦槽机构的从动件运动规律更可控，不会出现曲柄滑块在死点位置的传动卡顿问题，也不需要额外设计飞轮来跨越死点，整体结构更简洁，

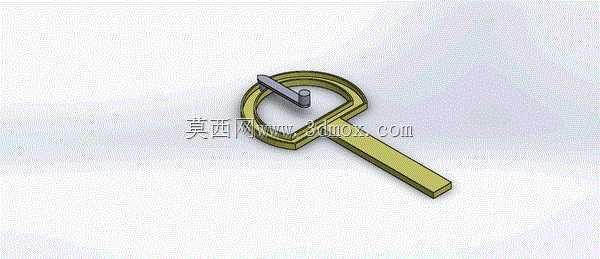

　　维护时只需要定期给槽道添加润滑脂，检查主动销的磨损量即可，日常运维成本更低。在三维建模过程中，需要重点验证槽道轮廓与主动销的运动干涉情况，通过运动仿真模拟全行程的运动状态，确认销在槽内的每个位置都能顺畅滑动，没有硬摩擦或者卡滞点，同时要校核摆杆的刚度，避免在往复运动过程中出现摆杆形变导致的传动精度下降，安装基座的连接孔位要匹配通用设备的安装孔距，方便直接替换现有设备上的同类型传动构件。
