机加工用斜式锤钻刀具结构设计

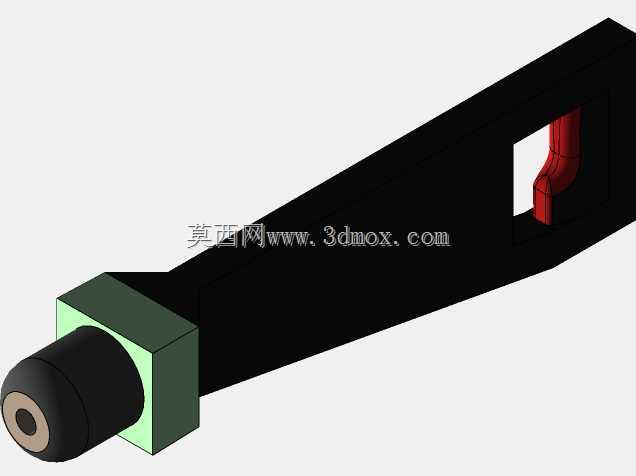

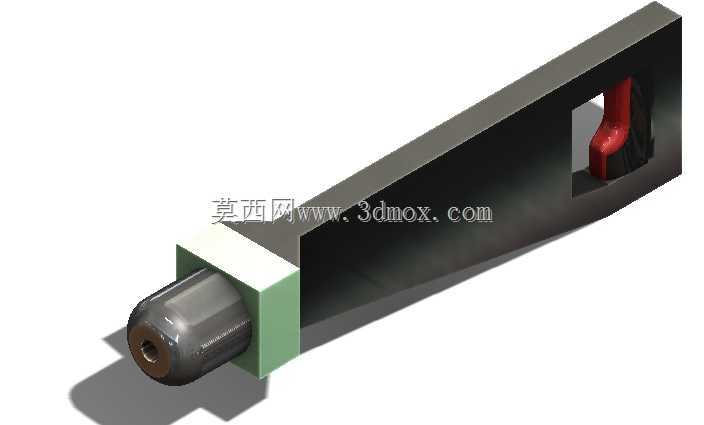

　　这款斜式结构的锤钻刀具，主要适配立式铣床、摇臂钻床的重载锤击钻孔工况，在钢结构预制件加工、厚钢板开孔、铸件毛坯初加工场景中应用广泛，区别于普通直柄麻花钻，它能在进给过程中同步传递轴向锤击力，应对高硬度铸钢、厚壁合金板材的钻孔作业时，可有效降低连续切削带来的刀具崩损风险。从结构设计逻辑来看，主体采用斜楔式承载本体，倾斜角度经过切削受力仿真校核，能将钻削过程中的径向切削力、轴向锤击力均匀分散到本体的斜向支撑筋上，避免应力集中在刀柄连接位置。前端刀柄采用圆柱直柄带定位扁的结构，安装时可直接适配通用钻夹头与莫氏锥套转接，安装边界适配市面上绝大多数摇臂钻、铣钻床的刀具装夹位，不需要额外定制专用夹具。本体侧面开设的内嵌式容屑槽经过圆弧过渡处理，

　　钻削过程中铁屑可顺着斜向本体的曲面顺畅排出，不会在孔壁与刀具之间堆积造成卡屑。前端切削头采用硬质合金嵌装结构，与本体的连接位置设置了方形定位止口，能承受高频锤击带来的冲击载荷，不会出现切削头松动移位的问题。切削头的中心钻尖采用偏心修磨设计，钻孔初始定位时不需要额外打中心孔，就能保证钻孔位置的同轴度，减少定位偏差。斜向本体的厚度从刀柄位置到切削端逐渐过渡，既保证了整体刚性，又控制了刀具整体重量，减少钻床主轴的额外负载。在实际使用中，这款刀具可配合设备的轴向冲击档位，实现钻锤同步作业，相比普通钻孔刀具，在厚板加工时进给效率可提升四成以上，同时刀具的抗崩损寿命更长。设计过程中针对安装边界做了适配优化，

　　刀具伸出长度可根据加工孔深调整装夹深度，最大可适配深度不超过刀柄长度三倍的盲孔、通孔加工，切削过程中冷却润滑液可顺着本体斜向表面直接到达切削刃位置，充分带走切削热量，降低刃口过热磨损的概率。本体与切削头的连接位置做了退刀槽处理，后期更换磨损的切削头时，不需要拆卸整个刀具，可直接在机床上完成更换，减少辅助作业时间。
