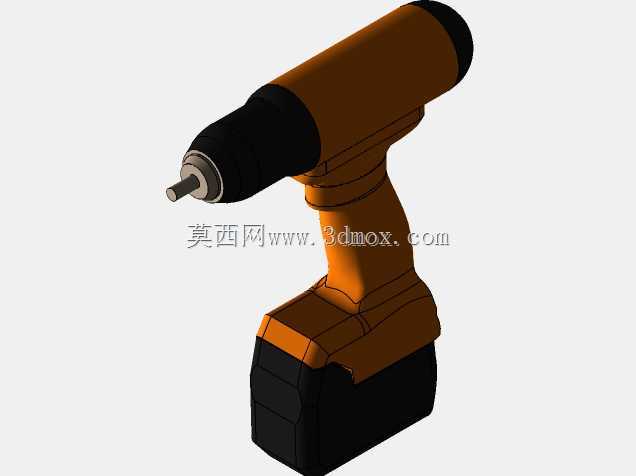

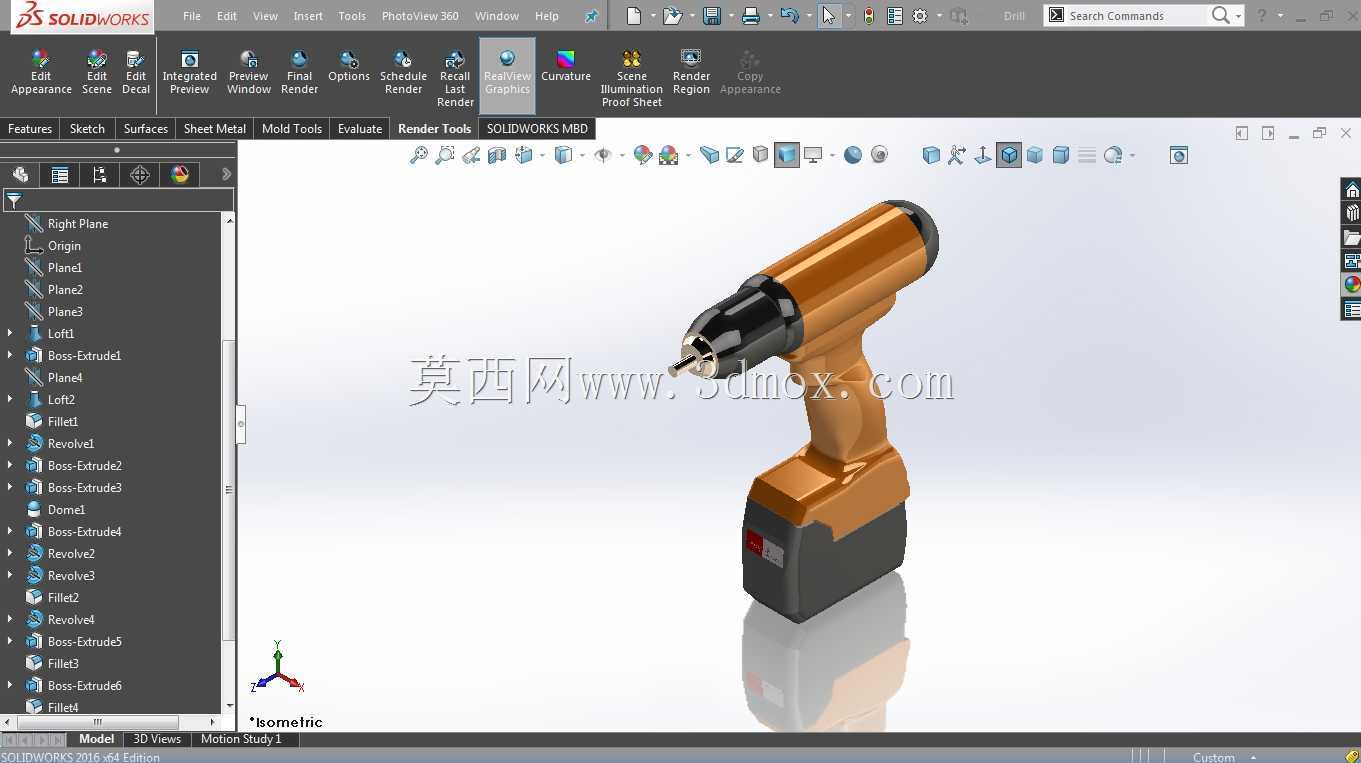

充电式手持锂电钻结构设计方案

　　这款手持充电电钻的结构设计，首先围绕家装维修、小型构件加工、户外无电源作业场景的实际需求展开，日常作业中，不管是木质板材钻孔、金属薄板扩孔、墙面膨胀螺丝安装，还是家具组装拧紧紧固件，这类工具都是一线作业人员的核心随身装备，区别于带线交流电钻，锂电供电的结构彻底摆脱了电源线长度限制，在高空作业、野外管线安装、装修现场无临时供电的场景下，作业灵活性提升非常明显。从功能结构来看，整机采用枪式握持布局，握持区域做了贴合手掌弧度的曲面处理，长时间握持作业时能有效分散手部压力，降低操作疲劳感；钻夹头采用通用三爪自定心结构，可兼容常规规格的麻花钻、批头、开孔器等作业附件，夹头锁紧机构做了防滑齿设计，

　　手动锁紧时不需要额外辅助工具就能实现足够的夹持力，避免作业过程中钻头打滑偏移。机身下部的电池包采用插拔式快拆结构，和机身手柄的连接位置设置了定位卡扣，安装时可以快速对位锁定，拆卸时按压卡扣即可分离，电池包外壳做了加强筋结构，日常作业中意外跌落时能缓冲冲击力，保护内部电芯结构。设计过程中，整机的重心被刻意调整到握持手柄的中心位置，单手握持时不会出现机头过重下坠的情况，单手操作钻孔或者拧螺丝时，手腕不需要额外施加平衡力，对于需要长时间举升作业的场景，比如吊顶龙骨安装、高位管线固定，能大幅降低手腕的负荷。机身的控制按键设置在握持区域的食指可及位置，正反转切换拨杆在扳机上方，拇指不需要离开握持手柄就能快速切换旋转方向，适配钻孔、拧入、

　　拧出螺丝的不同作业需求。外形尺寸方面，整机长度控制在单手握持的合理范围内，机头部分的径向尺寸做了收窄处理，在狭窄空间作业时，比如柜体内部安装、龙骨间隙处钻孔，不会因为机头尺寸过大出现干涉，能深入常规电钻无法到达的狭小作业面。外壳的合模线位置做了平滑过渡处理，没有突出的棱角，握持时不会硌手，机身表面的防滑区域采用细纹理设计，手上沾有少量油污或者汗液时也能保持足够的握持摩擦力，避免操作时工具滑脱。内部传动结构的布局充分利用了机身内部空间，减速齿轮组、电机、控制电路板的排布紧凑有序，在保证结构强度的前提下尽可能压缩了整机的体积，电池包和机身的连接触点做了防氧化处理，在潮湿作业环境下也能保证供电稳定，不会出现接触不良的情况。
