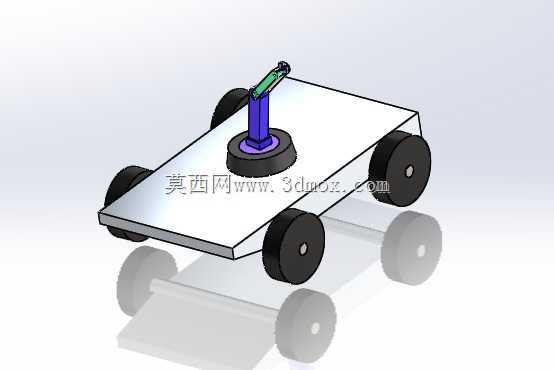

这款轮式移动作业平台的设计,最初是面向车间内工位间的轻型转运、定点辅助操作场景做的方案,区别于固定工位的工业机械臂,它不需要预埋安装地脚,能在平整硬化的厂区地面自主移动到指定作业点,完成小零件转运、简易工装取放、工位间物料传递这类重复性的轻载作业,适配离散制造车间多工位、作业点分散的生产布局,也可用于教学实训场景下的移动机器人运动控制、机械臂轨迹规划实验。从结构设计逻辑来看,行走部分采用四轮差速布局,四个行走轮对称布置在矩形底盘的四个角位,这种布局的优势是底盘支撑稳定性好,静止状态下能承受上装机械臂作业带来的倾覆力矩,不需要额外加装支撑支腿,差速控制的转向方式不需要设计转向桥结构,能实现原地转向,适配车间内通道宽度有限、

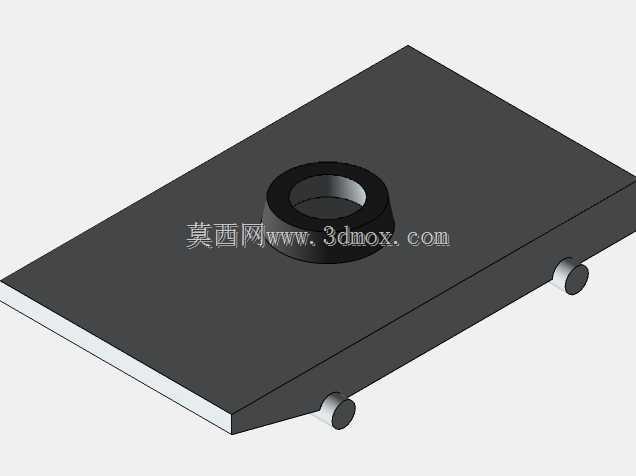

需要频繁转向调整位姿的场景,底盘的离地间隙控制在合理范围,既能越过车间地面常见的接缝、小型凸起,也能降低整体重心高度,提升机械臂伸展作业时的稳定性。上装的三自由度机械臂安装在底盘靠近中心的位置,安装基座做了加厚法兰结构,通过螺栓与底盘面板刚性连接,避免机械臂动作时出现连接松动;三个自由度分别对应基座回转、大臂俯仰、小臂俯仰,末端预留了标准安装接口,可以根据作业需求更换夹爪、吸盘、记号笔等不同执行端,作业覆盖范围以安装基座为中心,能覆盖底盘上方及周边一定半径的作业区域,满足常规工位旁的辅助操作需求。设计过程中对安装边界做了明确约束:底盘整体采用矩形平板式结构,面板预留了多组标准安装孔位,既可以固定机械臂基座,

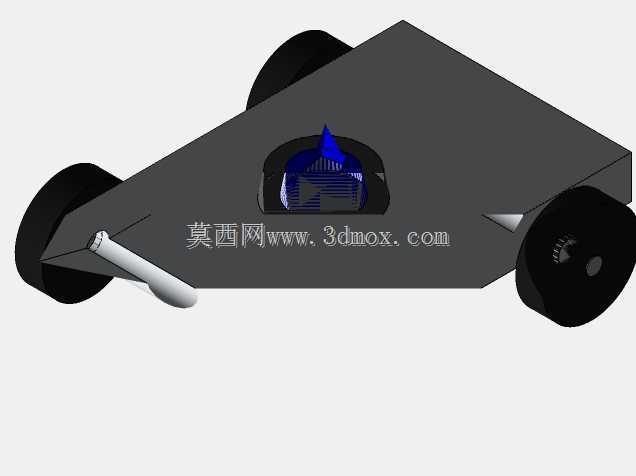

也能根据后续拓展需求加装传感器、物料载台、控制箱等组件,行走轮的安装座采用下沉式设计,轮体上沿不超出底盘面板的上平面,避免轮体运动时与上装设备发生运动干涉;机械臂处于完全收拢状态时,整体高度不超过常规车间设备的操作台面高度,能顺利从设备旁的通道、设备下方的预留空间穿行,机械臂最大伸展状态下,末端的作业负载控制在轻载区间,匹配移动平台的动力配置,避免大负载动作导致底盘倾翻。整体结构没有冗余的复杂构件,所有零部件都采用常规机械加工标准件与定制机加件组合的方式,加工与装配难度低,后期维护更换配件的成本也更低,底盘内部预留了充足的容纳空间,可以布置电池、控制器、驱动模块等电气组件,不需要额外在面板上加装外置的安装盒,进一步压缩了整体外形尺寸,提升了空间利用率。
