越野车辆双轮独立悬架带轮组结构设计

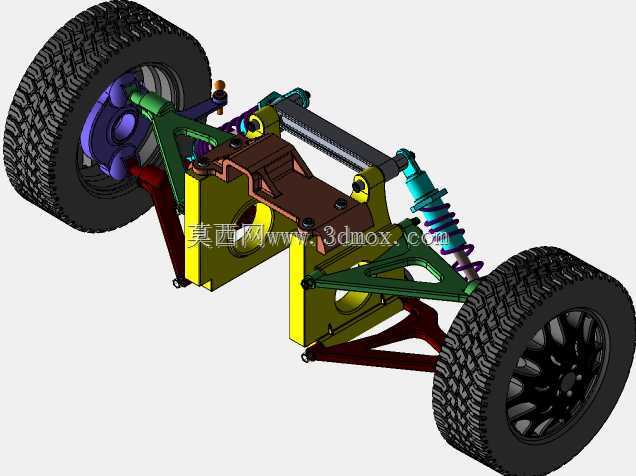

　　这套双轮独立悬架轮组结构，主要适配非铺装路面行驶的小型越野载具、全地形作业车辆的前桥行走单元，核心作用是在车轮遭遇路面起伏冲击时，通过多连杆结构的位移配合减震器的阻尼作用，尽可能保持轮胎接地面与路面的贴合度，减少车身姿态的大幅俯仰与侧倾，同时传递车轮与车架之间的纵向驱动力、横向侧向力，兼顾行驶平顺性与操控稳定性。从结构布局来看，两侧车轮各自通过独立的上下控制臂与中央连接基座相连，控制臂采用镂空式三角支撑结构，在保证结构抗扭刚度的前提下尽可能降低簧下质量，减少颠簸路面的惯性冲击传递；转向节集成了轮毂安装位与刹车组件固定点，紫色的轮毂轴承座预留了标准轮毂螺栓安装孔，可直接匹配对应孔距的越野轮胎轮辋，无需额外加工转接法兰。

　　减震器采用螺旋弹簧与阻尼筒同轴布置的结构，上端通过铰接支座连接车架侧安装点，下端斜向固定在下控制臂的减震支耳上，这种倾斜布置的方式可以同时吸收垂直方向与横向的冲击载荷，避免减震器仅承受单一方向力导致的早期漏油损坏。中央的黄色基座是整套悬架的核心安装载体，上方预留了与车架纵梁连接的螺栓孔位，孔位间距按照小型越野底盘的通用纵梁宽度设计，安装时可直接通过螺栓组与车架刚性连接，基座侧面的加强筋结构从安装面一直延伸到控制臂铰接点位置，可承受极限越野工况下的大载荷冲击，避免基座出现应力开裂。设计过程中充分考虑了车轮跳动的行程边界，上下控制臂的铰接点位置经过运动学校核，车轮在最大上跳、下跳行程内不会与控制臂、减震器、基座发生运动干涉，主销后倾、

　　外倾参数的初始设定也兼顾了直线行驶稳定性与转向回正力，转向拉杆的布置位置避开了减震器与弹簧的运动路径，转向过程中拉杆的摆角变化不会与周边部件产生剐蹭。轮胎选用大颗粒块状花纹的越野胎，胎纹深度较深，在泥泞、砂石路面可以提供足够的抓地力，轮辋采用多辐式高强度结构，可承受飞坡落地时的瞬时冲击载荷。整套结构的所有铰接点都预留了润滑脂注油嘴位置，日常维护时可直接加注润滑脂减少铰接衬套的磨损，延长部件使用寿命，各部件的壁厚设计也充分考虑了注塑或金属铸造的工艺可行性，没有出现壁厚突变、倒扣难以脱模的结构，不管是做比例模型验证还是实际小批量试制装车，都具备较高的可实现性。
