微型车床三爪自定心夹头结构设计

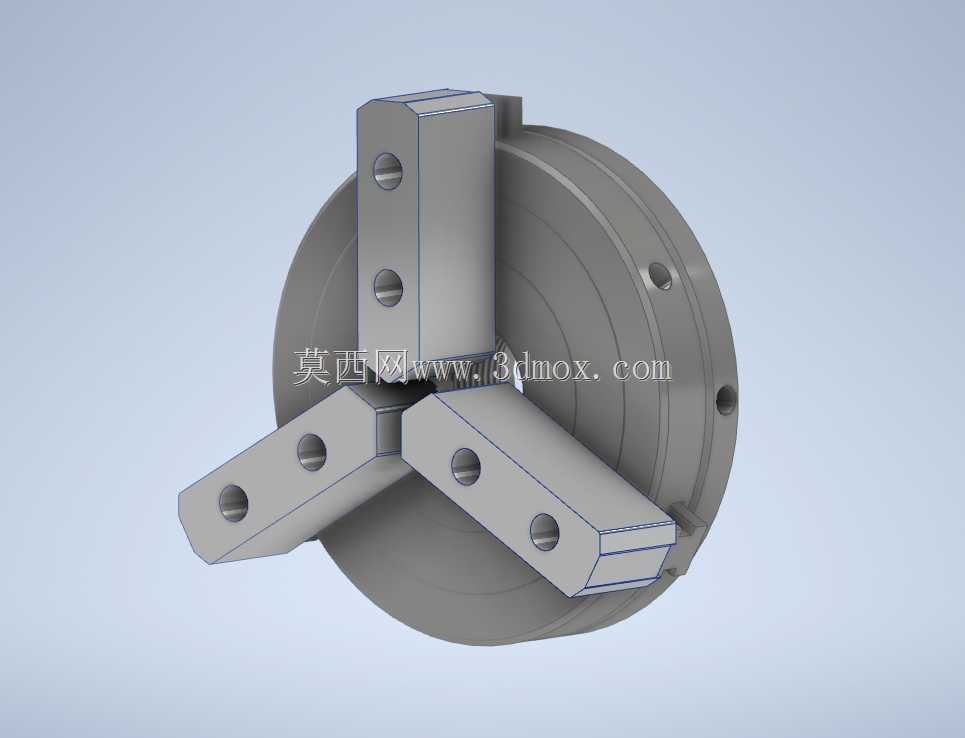

　　这款微型车床夹头是面向小型精密加工场景开发的核心装夹部件，主要适配桌面级微型车床主轴端，承担棒料、小型异形工件的夹持定位功能，在小批量精密零件加工、教学实训、手工DIY金属加工场景中应用广泛。从结构设计来看，该夹头采用经典三爪自定心布局，三个卡爪沿圆周120°均匀分布，通过内部盘丝结构实现同步径向进给，装夹时可自动完成工件中心找正，无需反复打表调整同轴度，能大幅缩短小型工件的装夹辅助时间，尤其适合直径不大的回转体零件加工装夹需求。卡爪本体采用分体式结构设计，爪座与可换爪部通过内六角螺钉紧固连接，针对不同装夹需求可更换正爪、反爪结构，装夹外圆时使用正爪可覆盖小直径棒料夹持，反装卡爪则可实现较大直径盘类零件的内撑或外夹，

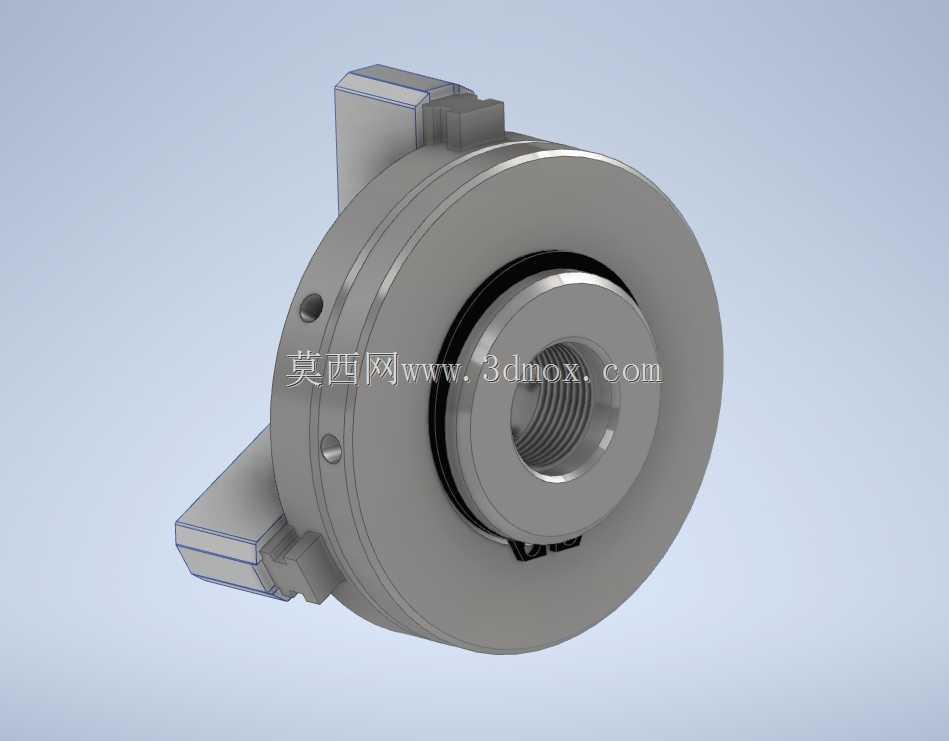

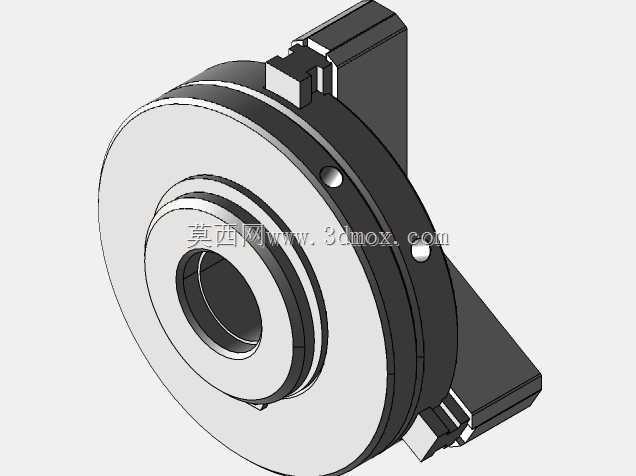

　　拓展了单款夹头的装夹适配范围。夹头后端采用与微型车床主轴匹配的法兰连接结构，连接端面设置有定位止口与周向固定螺钉孔，安装时止口与主轴端定位轴颈配合保证同轴度，周向螺钉均匀锁附即可完成夹头与主轴的刚性连接，安装边界完全匹配主流微型车床主轴的安装尺寸，无需额外制作过渡连接盘即可直接换装。夹头盘体采用圆盘式结构，外圆预留有扳手插孔，配套专用扳手插入插孔转动即可驱动内部盘丝带动卡爪同步移动，操作力矩传递直接，装夹锁紧可靠，加工过程中不会出现工件松动移位的问题。卡爪的夹持面设计有防滑结构，针对金属棒料加工时的切削扭矩传递需求，夹持面的粗糙度与接触角度经过反复校核，既保证足够的夹持摩擦力，又不会在软质工件表面留下过深的夹痕。

　　整体结构做了轻量化优化，在保证夹头整体刚性、满足小型车削加工切削力承载要求的前提下，尽可能降低了夹头自身重量，减小微型车床主轴的转动惯量，避免主轴启停时因惯量过大影响回转精度。夹头的各运动配合面均预留了合理的配合间隙，长期使用后可通过定期拆解清理切屑、加注润滑脂维护，延长夹头的使用寿命，维持定心精度的稳定性。
