Proxxon PD400车床用缸体结构件

　　这款缸体是适配Proxxon PD400小型精密车床的核心承载结构件，主要应用于桌面级精密加工场景，服务于小型零件车削加工、教学实训、手工DIY精密制作等领域，是车床进给系统与主轴侧安装定位的关键基础构件。从实际使用场景来看，这类小型车床多用于小尺寸有色金属、工程塑料零件的精加工，对安装基准的形位公差要求较高，该缸体作为承载连接部件，需要同时承担导轨安装定位、进给机构传动支撑、侧置功能组件安装固定的多重作用，其结构精度直接影响车床整体的加工同轴度与走刀稳定性。

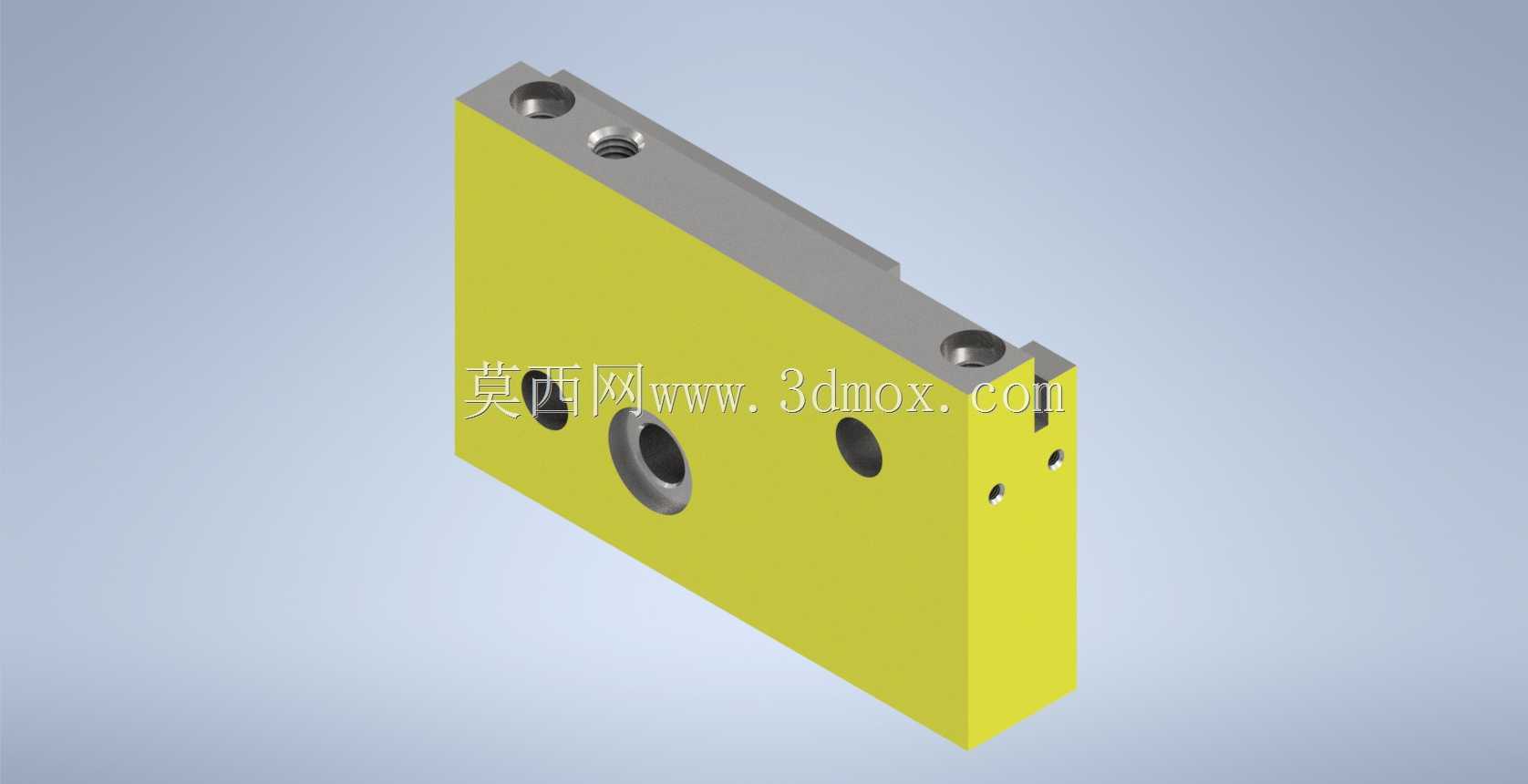

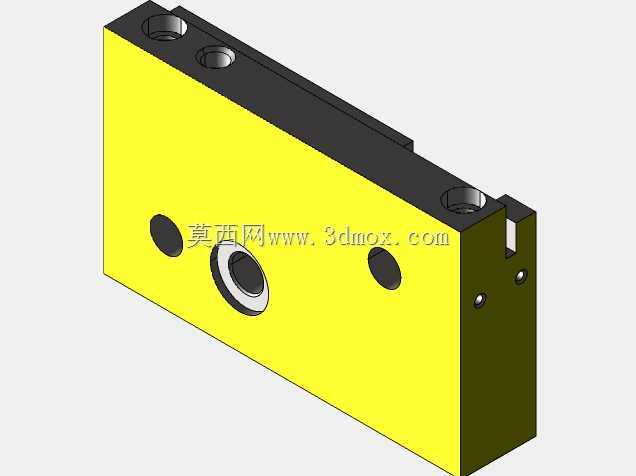

　　设计层面上，该构件采用分体式材质组合思路，主体承载部分选用黄色涂装的高强度铸铁材质，保证长期受力下的结构刚性，降低切削振动带来的形变影响；顶部与安装配合面采用磨削加工的钢制镶件结构，直接加工出螺纹安装孔与定位销孔，避免铸铁材质直接攻丝带来的螺纹易滑牙、反复拆装磨损快的问题，同时钢制配合面的耐磨性能更优，能长期保持安装面的平面度公差。外形上整体为规整的长方体块式结构，各安装面的垂直度公差控制在0.02mm以内，侧面预留的不同孔径的通孔与螺纹孔，分别对应油路通口、调节螺钉安装、附属支架固定的功能需求，顶部的沉孔用于穿装固定螺栓，将缸体整体锁紧在床身基座上，侧面的凸台结构用于匹配车床溜板的行程限位，避免超程碰撞损坏传动部件。

　　安装边界方面，该构件的底面为全平面定位基准，安装时需要与床身对应安装位完全贴合，紧固螺栓需要按照对角顺序逐步拧紧，避免安装应力导致构件变形影响配合精度；侧面的大直径通孔为传动杆的过孔，设计时预留了足够的配合间隙，保证传动杆运转时不会与缸体产生剐蹭，同时孔位周边预留的小型螺纹孔用于安装密封端盖，防止加工过程中的切屑、切削液进入缸体内部污染传动组件。在实际建模过程中，这类结构件需要重点关注各安装孔的位置度公差，尤其是与导轨配合面的平行度要求，以及螺纹孔的有效攻丝深度，避免实际加工后出现安装干涉、螺栓拧入深度不足的问题，同时不同材质结合面的衔接处需要做倒角处理，消除装配应力集中的风险。
