方管直角三通加劲肋焊接节点结构

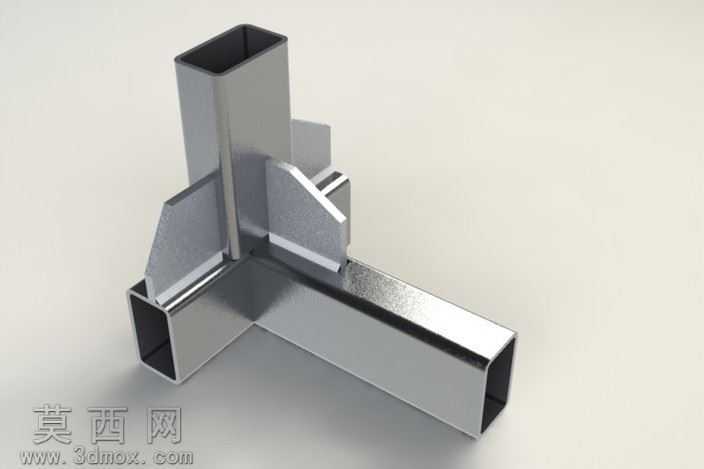

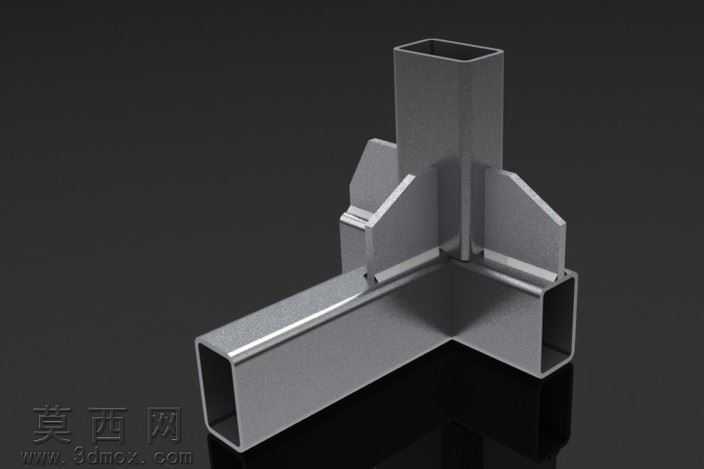

本作品为方管类焊接连接节点的三维参数化建模成果，建模过程严格遵循钢结构焊接节点的实际构造逻辑，首先在三维建模环境中搭建基准坐标系，分别绘制三根正交布置的矩形空心方管的截面轮廓，通过拉伸命令生成对应长度的方管主体，其中两根方管处于同一水平面呈90度直角对接，第三根方管垂直于水平面布置，与水平两根方管的交汇区域形成空间三通连接结构。为还原真实焊接节点的加强构造，在竖管与两根水平方管的连接夹角位置，分别创建三角形加劲肋板特征，加劲肋的厚度、与管壁的贴合角度均按照常规钢结构焊接节点的设计规范设置，肋板边缘与方管外壁完全贴合，预留出实际焊接作业所需的焊道间隙，同时在方管对接的端口位置，还原了管材端部铣平后的对接坡口结构，保证模型构造与实际加工工艺完全匹配。材质设置阶段，为所有构件赋予哑光金属钢材材质，调整材质的粗糙度、反射率参数，还原热轧方管表面轻微氧化的哑光金属质感，渲染阶段采用三点布光方案，主光源从侧上方投射，突出节点各构件的轮廓边界与加劲肋的立体结构，辅助光源补全暗部细节，避免焊接夹角区域出现死黑，背景采用纯黑底色突出金属构件的结构层次，渲染输出的效果图清晰展现了节点的空间构造关系。设计思路上，该节点模型聚焦于小截面方管空间直角连接的受力需求，通过在交汇夹角处设置加劲肋，有效分散竖管传递的竖向荷载，避免方管连接位置因应力集中出现管壁变形，所有构件的连接位置均按照实际焊接工艺预留操作空间，既保证结构受力合理性，也兼顾实际加工的可操作性，可直接用于钢结构节点教学、焊接工艺演示、框架结构方案展示等场景，模型的各特征均保留可编辑参数，能够根据实际使用需求调整方管截面尺寸、加劲肋厚度、构件长度等参数，适配不同规格的型材连接设计需求。
