铸造车间物料输送及生产布局三维设计

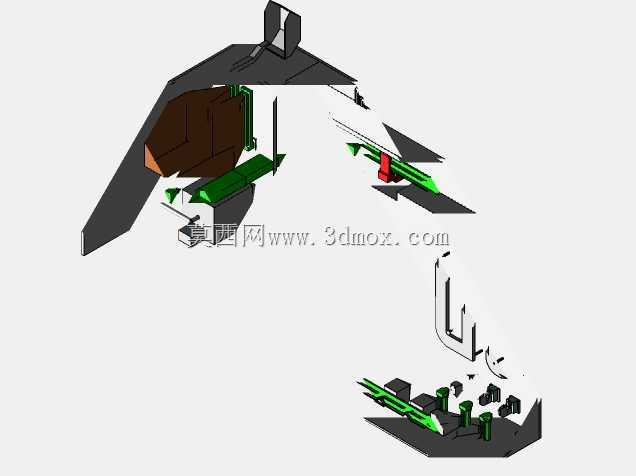

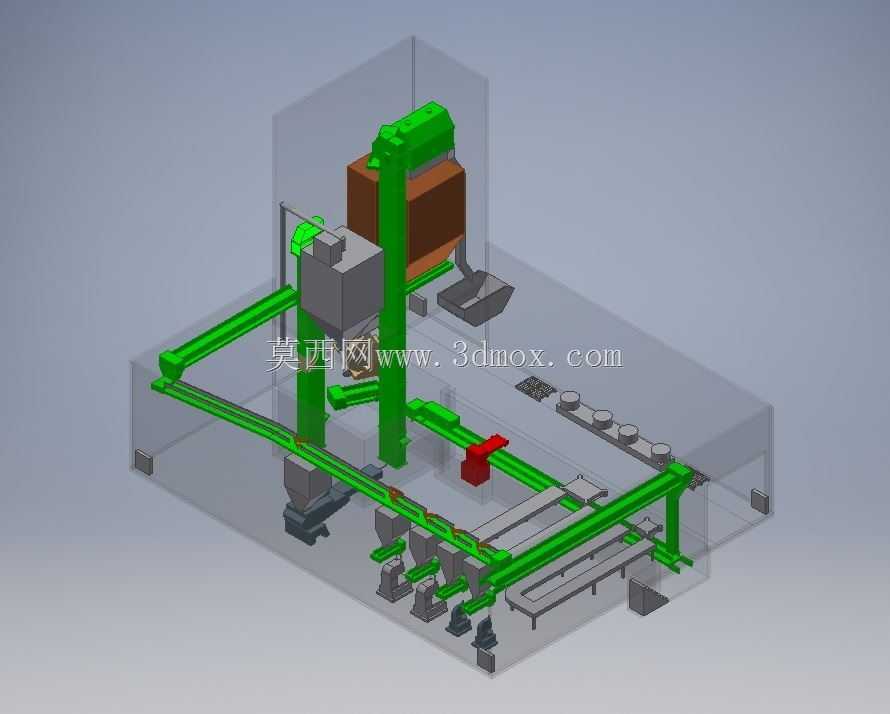

　　这套三维布局方案针对中小型铸造车间的实际生产流程搭建，覆盖从旧砂回收、型砂输送到浇注工位排布的全流程空间规划，可直接用于新建车间的布局论证或老旧产线的改造参考。方案中绿色构件为全封闭皮带输送廊道，沿车间立柱内侧架空布置，底部预留2.2米的通行与操作净空，避免地面物流与人员动线交叉，输送廊道的转弯段采用大曲率圆弧过渡，减少砂料输送过程中的卡堵与撒漏风险，廊道侧面预留检修口，对应每个下料点位设置气动闸板卸料机构，可根据生产节拍灵活控制不同工位的型砂供给量。布局核心位置设置立式砂处理单元，集成旧砂破碎、磁选、筛分、混砂功能，设备顶部进料口直接对接上层旧砂回流输送管，处理完成的型砂通过下部斜溜槽分配到周边造型工位，省去中间转运环节，

　　缩短型砂周转路径。车间一侧沿墙布置浇注冷却工位，预留足够的铸件冷却与落砂操作空间，落砂后的旧砂通过地下横向输送廊道回流至砂处理单元，形成完整的砂料循环路径。方案中红色构件为产线急停与安全联锁点位，沿输送廊道每15米设置一处，覆盖所有操作工位的可视范围，符合铸造车间的安全操作规范。整体布局将高粉尘的砂处理区域与造型、浇注区域通过输送廊道做物理分隔，减少车间内的粉尘扩散，各设备的安装边界均预留0.8米以上的检修通道，方便后期设备维护与部件更换，所有输送设备的支撑立柱均避开车间原有承重柱与地下管线位置，可直接指导现场的基础施工与设备安装。
