带安装附件的双件套带销夹具结构

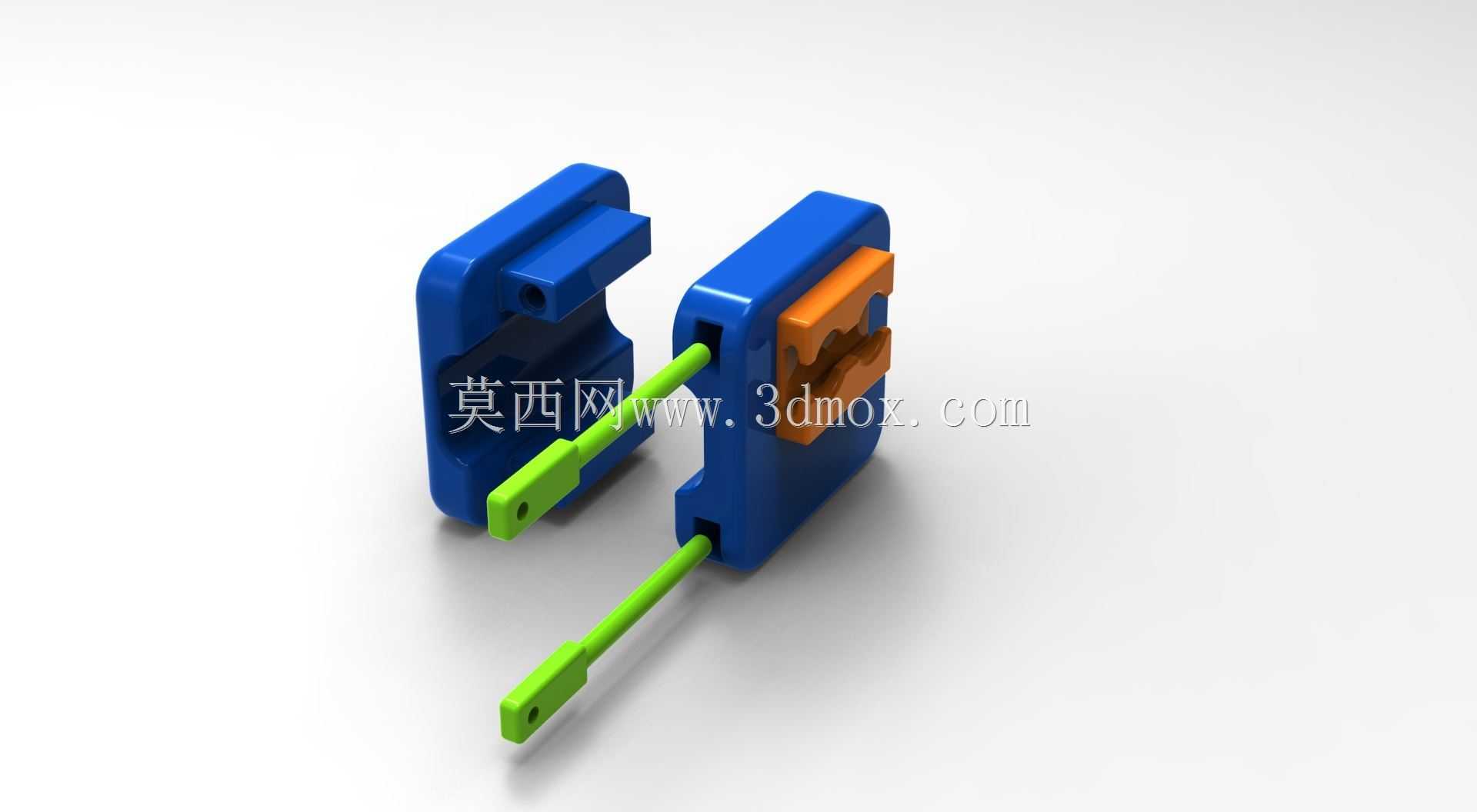

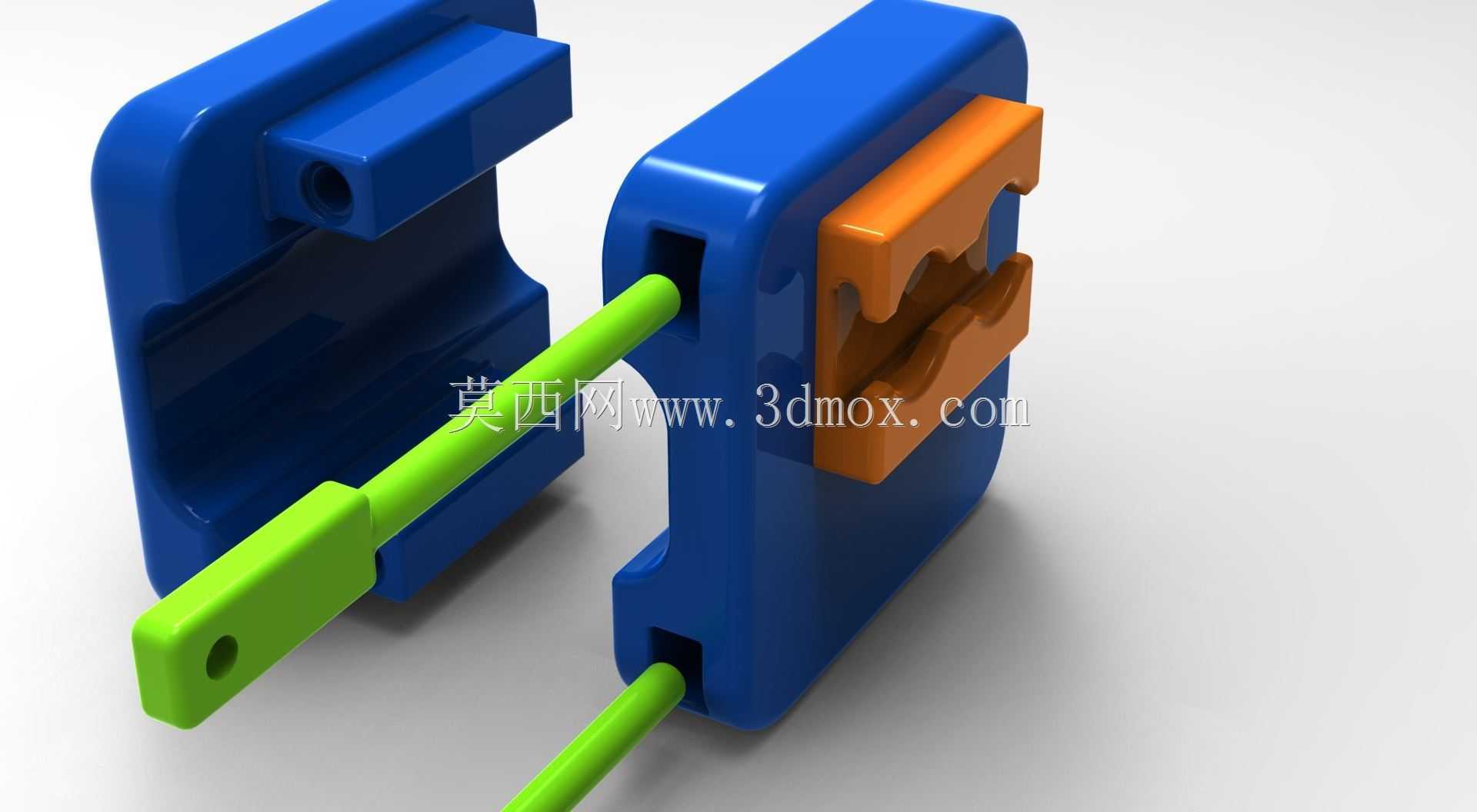

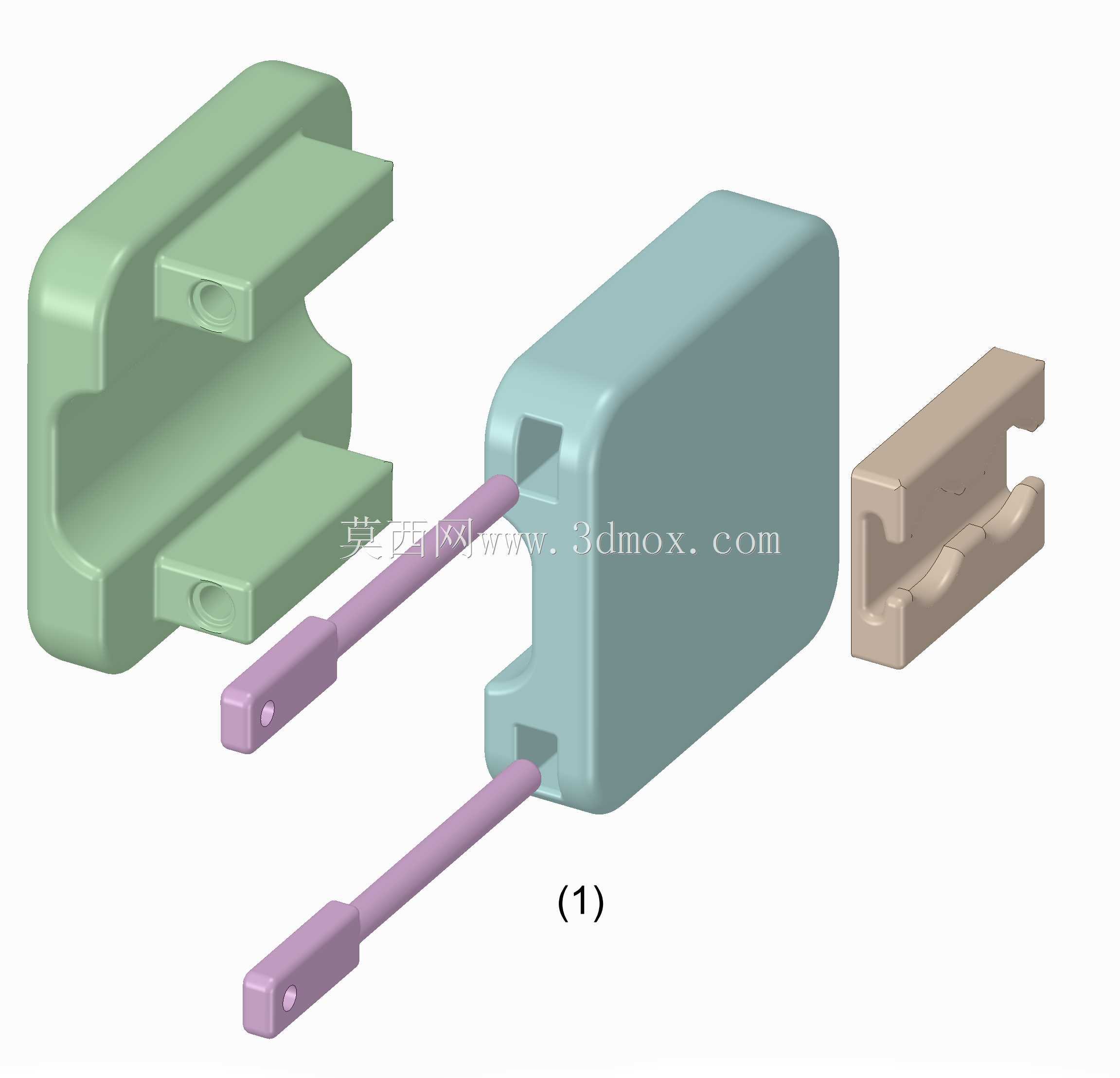

　　这套带销夹具采用分体双件组合结构，主要面向小尺寸零部件的定位装夹场景，在小型装配工位、检测工位以及小批量零件的机加工辅助装夹环节都能适配。整套夹具由两个对称布置的蓝色基座主体、橙色夹口嵌件以及绿色操作销杆组成，基座采用带安装凸台的块状结构，侧面预留的通孔可直接穿入紧固件完成在工作台面或者工装板上的固定，安装边界预留了足够的扳手操作空间，不会出现紧固件无法锁紧的干涉问题。夹口位置采用可替换的橙色嵌件设计，嵌件上加工有与被夹持零件外形匹配的卡槽，夹持时可以通过卡槽贴合零件外轮廓，避免硬质基座直接接触零件表面造成压痕，同时嵌件磨损后可以单独更换，不需要整体报废基座，降低长期使用的维护成本。绿色的销杆同时承担操作触发与定位锁止的功能，

　　销杆一端加工有带孔的操作端，可以穿入细杆辅助施力完成锁止与解锁动作，销杆穿过两个基座的对应导向孔，滑动行程经过精准设计，锁止状态下两个夹口的间距刚好匹配被夹持零件的夹持位尺寸，解锁状态下夹口张开量足够零件顺利取放，不需要额外调整行程。设计过程中优先考虑了操作的便捷性，销杆的滑动阻力经过适配，单手即可完成推拉解锁动作，适合在装配线上需要频繁取放零件的工位使用，不需要额外配备气源或者电源驱动，纯机械结构的可靠性更高，在没有动力源的野外检修工位或者简易工作台面也能直接使用。基座的边角位置都做了圆角过渡处理，避免操作过程中尖锐边角划伤操作人员，夹口嵌件的卡槽边缘也做了微小的倒角，零件放入时可以自动导正，

　　不需要反复调整对位就能让零件进入准确的夹持位置。整套夹具的整体尺寸紧凑，占用工作台面的面积较小，多个同类型夹具可以并排布置在同一块工装板上，组成多工位装夹结构，适配小型零件的批量装配或者检测作业。销杆与基座导向孔的配合间隙控制在合理范围，既保证滑动顺畅不会卡滞，也不会因为间隙过大造成锁止后夹口错位，长期反复使用后也能保持稳定的夹持精度，夹口的对中性偏差控制在小尺寸零件装夹允许的公差范围内，不会因为装夹偏差影响后续装配或者检测的精度。
