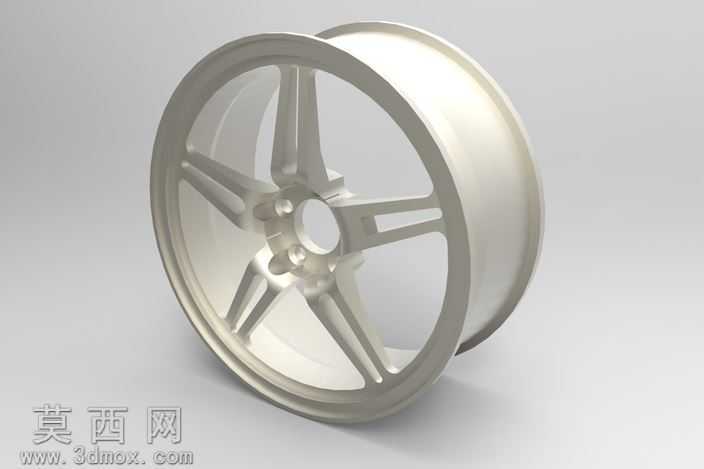

五辐式轻量化汽车轮毂三维设计作品

本作品为五辐式汽车铝合金轮毂的三维设计成果，建模阶段依托参数化设计逻辑搭建整体框架，首先以轮毂中心安装孔位为基准定位，确定PCD螺栓孔分布圆直径、中心孔孔径、轮毂偏距等核心装配参数，确保后续结构完全匹配实车装配需求。轮辐部分采用经典五辐双肋造型，每根主辐条向轮辋方向延伸时做渐变收窄处理，同时在辐条背面设计内凹式减重槽，在保证结构强度的前提下尽可能削减非受力区域的材料余量，实现轻量化设计目标。轮辋部分按照标准轮缘轮廓构建，依次完成胎圈座、轮辋槽、凸峰等结构的建模，严格匹配民用乘用车轮胎的装配尺寸规范，轮辋壁厚根据受力分布做差异化设计，靠近辐条连接区域适当加厚，远离受力点的区域做等厚薄壁处理，兼顾强度与减重需求。渲染阶段采用金属磨砂铝合金材质，调整材质的反射粗糙度与金属度参数，还原锻造铝合金表面细腻的哑光金属质感，打光采用三点布光方案，主光源从侧上方45度投射，突出轮辐的立体轮廓与结构转折，辅光源补亮暗部避免出现死黑区域，轮廓光勾勒轮毂边缘的金属高光，背景采用浅灰色中性背景，让视觉焦点完全集中在轮毂本身的结构设计上。结构设计上充分考虑轮毂的受力特性，辐条与轮辋的连接位置做圆弧过渡处理，避免应力集中导致的结构失效，中心安装座与辐条的衔接区域做加厚加强处理，匹配螺栓安装位的受力需求，螺栓孔周边设计沉台结构，保证轮毂安装时与法兰面的贴合度。整体设计兼顾外观造型的运动感与实际使用的结构可靠性，可用于汽车改装方案展示、轮毂设计教学参考等场景。
