维利尔斯三速齿轮箱速度计驱动结构

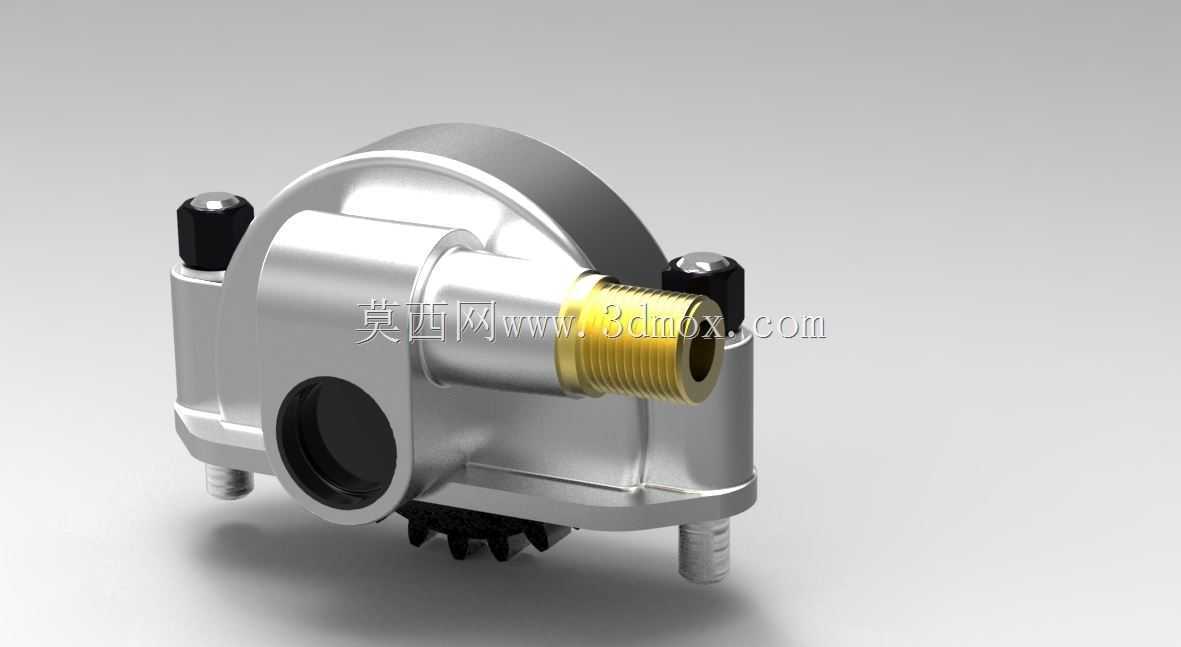

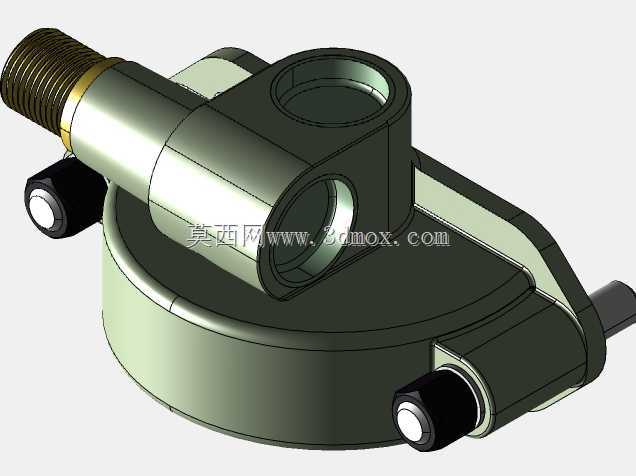

　　该结构主要适配老式内燃动力设备的转速信号采集场景，在摩托车、小型通用动力机组的传动链路中，承担将齿轮箱输出轴转速按固定速比转换为速度计可识别输入信号的作用，是机械感应式车速表系统里不可或缺的中间传动部件。从实际装车工况来看，这类驱动结构直接安装在齿轮箱壳体的预设接口上，输入端与箱体内对应档位的传动齿轮啮合，输出端通过软轴连接车头位置的速度计，完全依靠机械传动完成转速传递，不需要额外的电子传感元件，在早期无电控系统的动力设备上应用十分广泛。设计层面上，主体壳体采用压铸铝合金成型，兼顾壳体强度与轻量化需求，壳体上预留的两个安装柱带定位轴肩，安装时可直接卡入齿轮箱对应的安装孔位，配合螺栓完成固定，

　　定位精度能保证内部传动齿轮的啮合间隙控制在合理区间，避免运转过程中出现打齿、异响问题。输出端采用带外螺纹的黄铜接头，一方面黄铜材质的耐磨性能适配软轴连接的反复拆装需求，另一方面螺纹结构可以直接锁紧软轴护套，防止车辆行驶过程中软轴脱出、信号中断。输入端的小模数齿轮采用淬硬钢材质，齿部经过高频淬火处理，能长期承受齿轮箱内润滑油浸泡与持续啮合的磨损，设计寿命与齿轮箱整体大修周期匹配。从安装边界来看，壳体整体轮廓为不规则的类扇形结构，最大外轮廓尺寸适配三速齿轮箱侧面的预留安装空间，不会与周边的启动机构、离合操纵部件产生运动干涉，输出接头的伸出长度经过匹配计算，刚好能适配原车软轴的弯曲半径，避免软轴弯折角度过大导致的传动卡滞、示数不准问题。

　　内部传动采用定轴齿轮组实现固定速比转换，速比匹配对应速度计的示数标定，确保齿轮箱输出转速经过转换后，速度计指针的摆动幅度与实际行驶速度完全对应，不会出现示数偏差。壳体上的观察孔位可在检修时直接观察内部齿轮的啮合状态，不需要完全拆解整个驱动结构，日常维护仅需在齿轮箱换油时同步检查内部润滑状态即可，维护门槛较低。这类纯机械结构的速度计驱动，相比后期的电子传感方案，抗干扰能力更强，不会因为电气系统故障出现信号丢失，在复古动力设备修复、老式机车整备场景中，是还原原车机械结构、保证车速计量准确的核心替换部件。建模过程中需要重点关注安装柱的同轴度、输出接头与输入齿轮轴的平行度公差，否则实际装配后会出现传动阻力过大、软轴抖动的问题，齿部参数需要严格匹配原齿轮箱的啮合模数，确保装配后啮合侧隙符合机械传动的设计要求。
