双排滚子链配套链轮传动组件结构

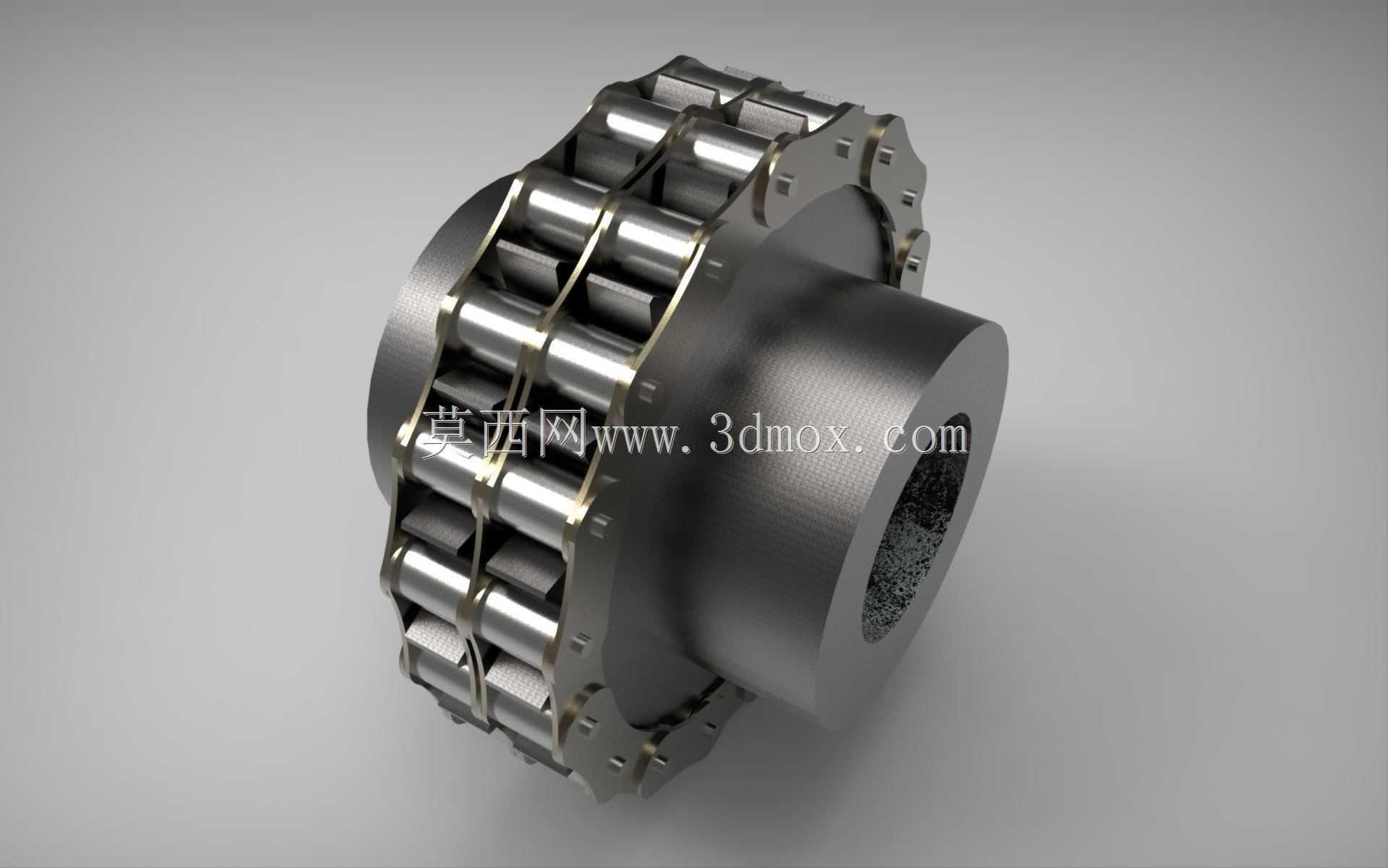

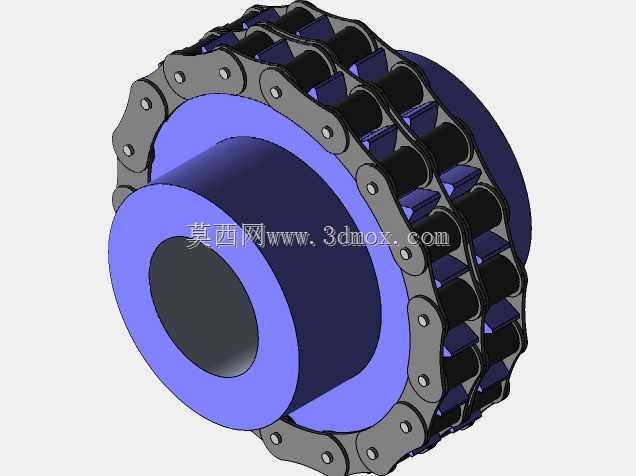

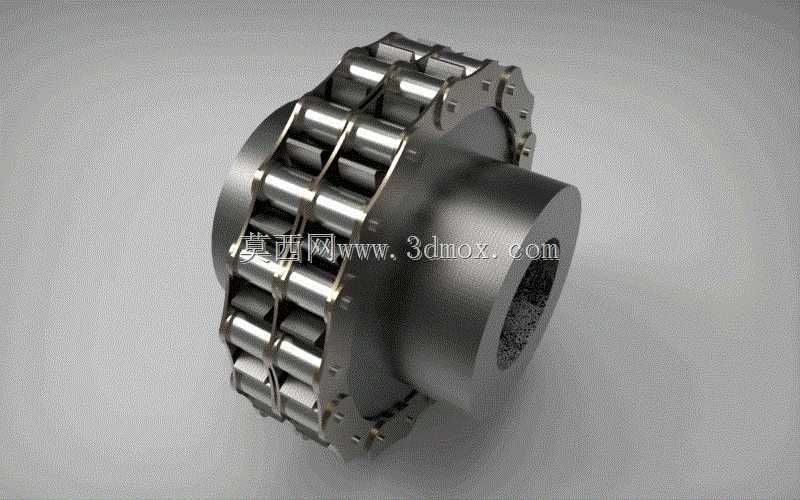

　　这类带双排滚子链啮合结构的链轮组件，常应用在重载输送线、农机动力传输、中小型工程机械的动力传递环节，相比单排链轮传动，双排结构能在不增大链轮径向尺寸的前提下提升近一倍的传动载荷承受能力，适合安装空间受限但扭矩传递要求较高的工况。从结构设计来看，链轮本体采用轮毂与齿圈一体化的加工结构，轮毂部分做了阶梯轴孔设计，内孔预留了键槽安装位置，能直接与传动轴配合实现周向固定，避免传动过程中出现打滑偏移；齿圈部分的齿形严格匹配标准双排滚子链的节距参数，齿侧做了微小的倒角处理，能减少链条啮入啮出时的卡滞与磨损，延长整套传动副的使用寿命。安装边界上，链轮的轴向宽度完全匹配双排链条的总宽度，轮毂的伸出长度适配常规轴承座的安装间距，

　　不需要额外加装调整垫片就能完成轴向定位，径向尺寸则根据传动比要求做了对应齿数量的匹配，齿顶圆与齿根圆的尺寸公差控制在标准传动件的公差范围内，能保证与链条啮合时的间隙处于合理区间，既不会因为间隙过大产生传动冲击噪音，也不会因为间隙过小出现卡链、运转阻力过大的问题。在实际使用场景中，这类链轮组件不需要额外做复杂的防护结构，只要保证润滑脂能定期加注到齿面与链条铰接位置，就能在多粉尘、轻度腐蚀的车间或户外工况下长期稳定运行，传动过程中动力传递效率能保持在95%以上，动力损耗远低于皮带传动结构。设计这类结构时，需要重点关注齿面的淬火硬度处理，齿面硬度达到HRC45-55区间才能承受长期啮合的接触应力，避免齿面过早出现点蚀、磨损变形；

　　轮毂部分则不需要过高的硬度，保持较好的韧性即可，能承受传动轴传递的交变扭矩，避免出现轮毂断裂的失效问题。另外链轮两端的挡边结构做了加高处理，能防止链条在高速运转过程中出现脱链问题，即使传动过程中出现小幅的轴向窜动，挡边也能将链条限制在啮合区域内，降低设备运行的故障概率。
