标准直齿圆柱传动齿轮结构设计

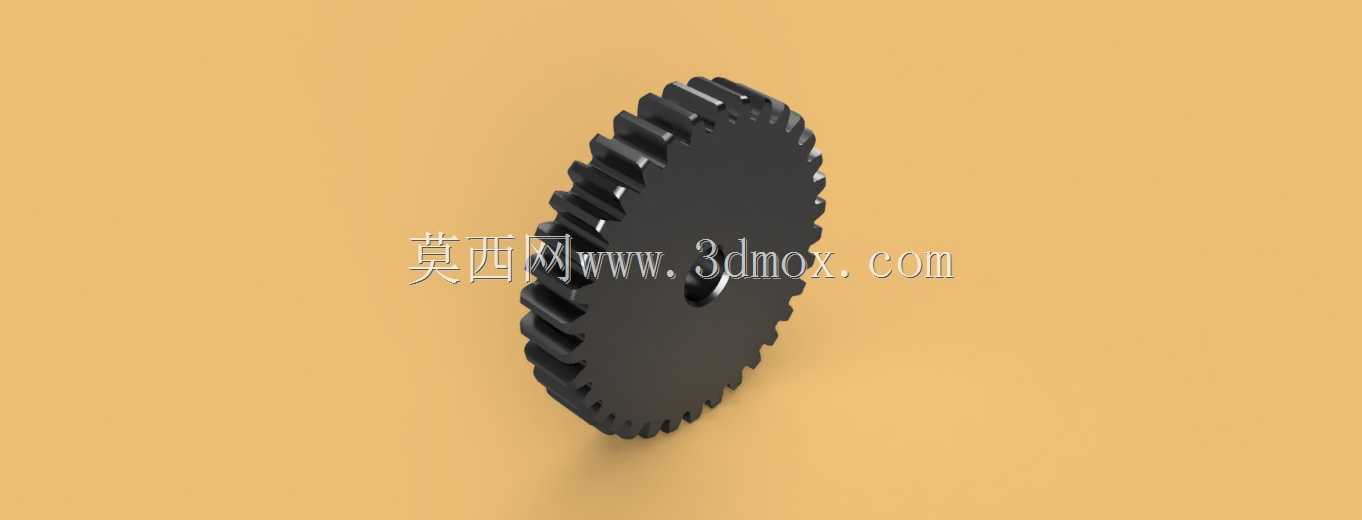

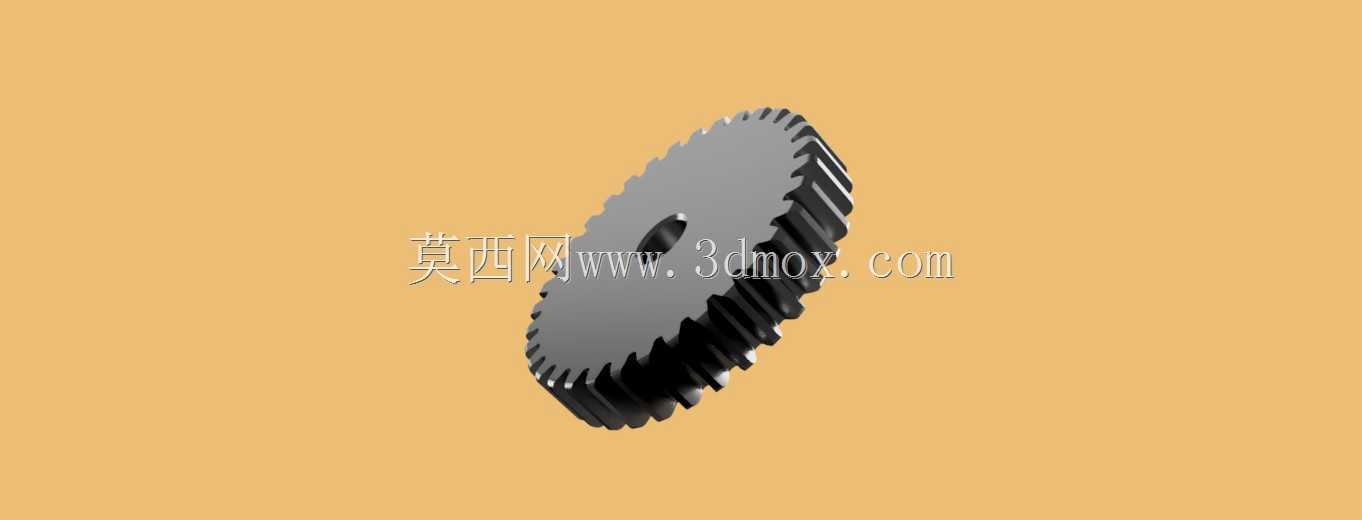

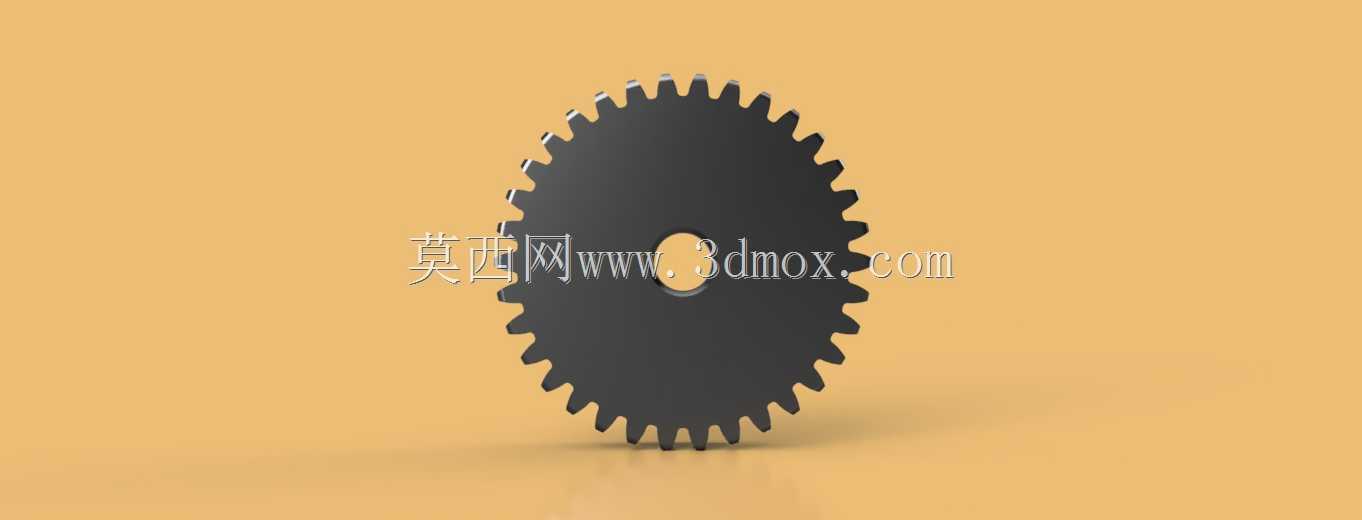

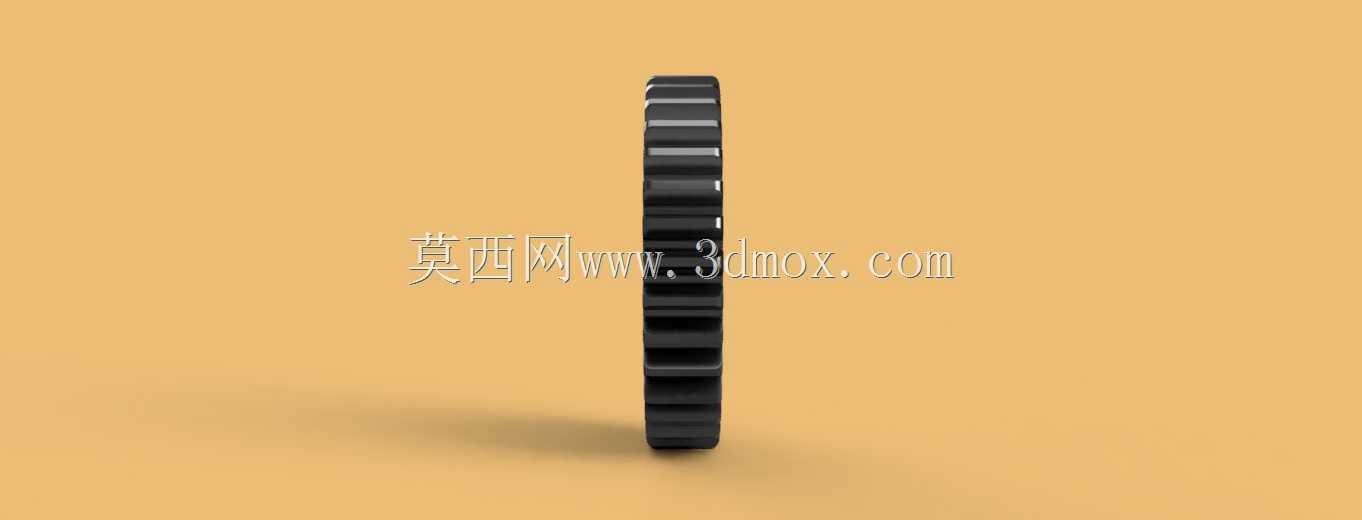

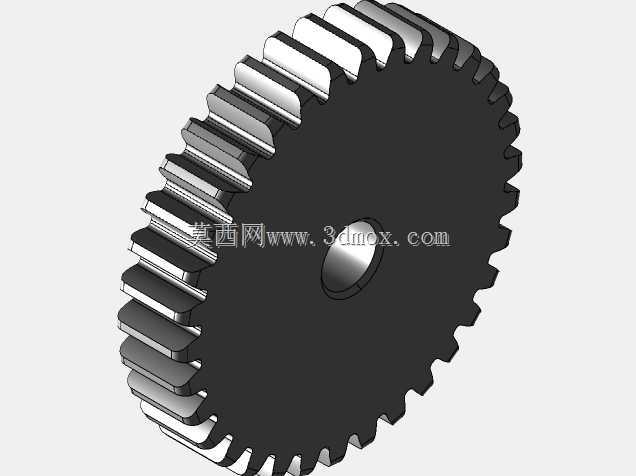

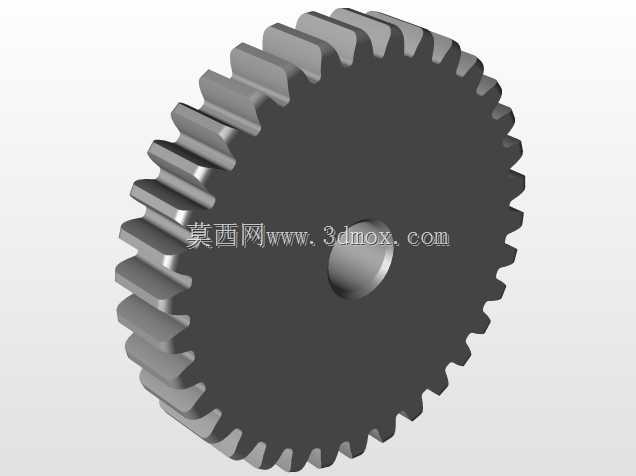

　　这款直齿圆柱齿轮是机械传动系统中应用最广泛的基础传动零件，日常在轻工输送设备、小型机床进给机构、农机传动箱、普通减速器低速级等场景中随处可见，核心作用是在平行轴之间传递旋转扭矩与运动，相比斜齿轮不存在轴向分力，安装调试时无需额外考虑轴向承载的推力结构，对支撑轴承的选型要求更简单，适配很多对传动平稳性要求不是极端严苛、成本控制严格的常规传动工况。从结构设计来看，这款齿轮采用最经典的实心盘式结构，中心开设标准键槽安装孔，可直接与传动轴通过平键实现周向固定，传递扭矩时不会出现相对打滑；轮齿采用标准渐开线齿形，齿向与齿轮轴线完全平行，啮合过程中是沿整个齿宽同时进入接触、同时脱离啮合，因此加工时无需专用的斜齿加工工装，普通滚齿机、

　　插齿机即可完成高精度加工，后期齿面磨损后的修配、替换成本也更低。设计这类齿轮时首先要匹配安装边界：中心安装孔的公差需严格按照基孔制配合要求选取，与常用的过渡配合轴段适配，避免间隙过大导致传动晃动、过盈过大造成装配困难；齿顶圆、齿根圆的尺寸公差要控制在合理范围，保证啮合时的齿侧间隙符合对应传动精度等级要求，既不能间隙过大导致正反转切换时出现明显冲击空程，也不能间隙过小造成卡齿、运转时齿面异常磨损。齿宽的选取也需要结合传递功率核算，过窄的齿宽会导致单位齿面载荷过大，长期运转容易出现齿面点蚀甚至断齿，过宽则会提高对轴系平行度的要求，容易出现齿向载荷分布不均，导致轮齿一端过度磨损。实际选型应用中，

　　这类直齿轮常搭配同模数的其他直齿轮组成定轴轮系，实现固定传动比的转速、扭矩转换，比如在小型皮带输送机的驱动端，电机输出的高转速通过两对直齿轮减速后，就能带动输送辊以合适的线速度运转；在台式钻床的进给机构里，直齿轮与齿条配合，就能把主轴的旋转运动转换为直线进给动作。不同于带传动存在打滑丢转、链传动存在瞬时传动比波动的问题，直齿轮的传动比精准，传动效率可达98%以上，长期运转不需要像带传动那样定期调整张紧力，维护成本极低。需要注意的是，因为直齿轮啮合时是全齿宽同时接触脱离，高速运转时的冲击、噪声会比斜齿轮明显，因此这类齿轮更适合线速度不超过10m/s的中低速传动场景，设计时如果应用在有冲击载荷的工况下，还需要对齿根进行强化处理，提高轮齿的弯曲疲劳强度，避免瞬时冲击造成断齿失效。
