平面铰接式四连杆传动构件结构

　　这类平面四连杆铰接构件，是机械传动领域应用极广的基础运动单元，从轻工包装设备的间歇送料机构、纺织机械的开口传动结构，到农用机具的动作执行端、自动化生产线的工件避让摆臂，都能见到这类构件的实际落地。区别于齿轮、凸轮等刚性定比传动结构，四连杆的核心优势在于可以通过调整各杆段的长度比例、铰接点的相对位置，实现预设的非线性运动轨迹输出，不需要额外添加复杂的电控程序，纯机械结构就能完成摆动、往复直线、间歇停顿等多种动作输出，在纯机械控制的设备、低成本自动化改造场景中可靠性极强。

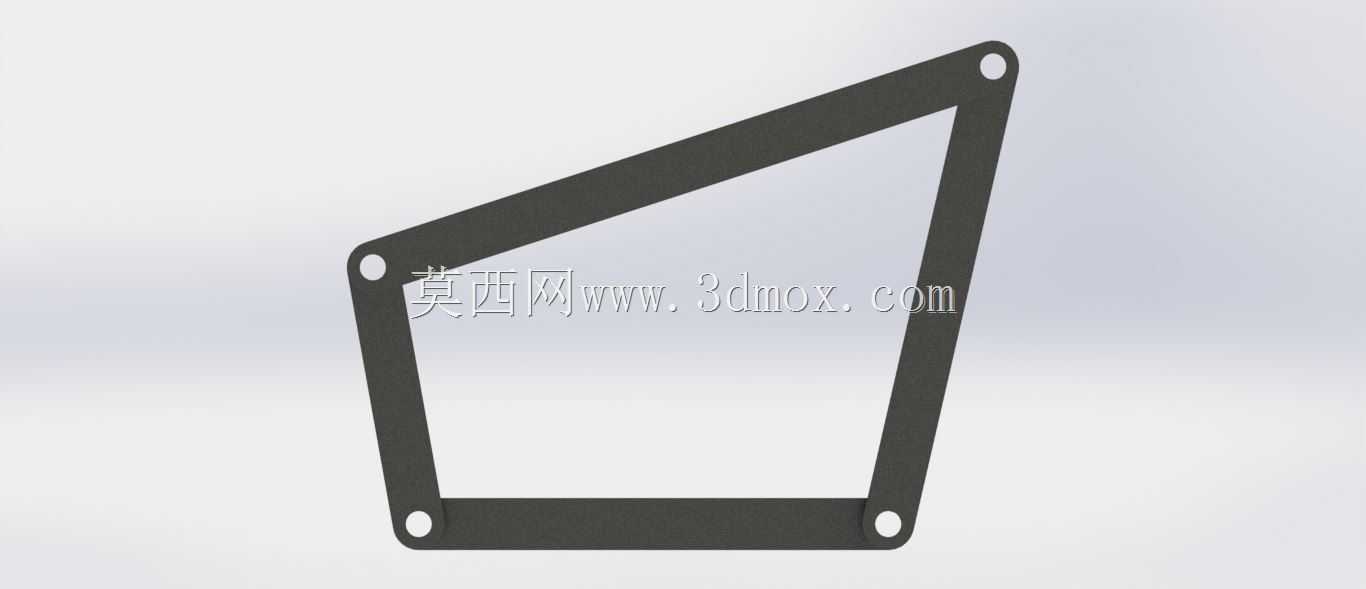

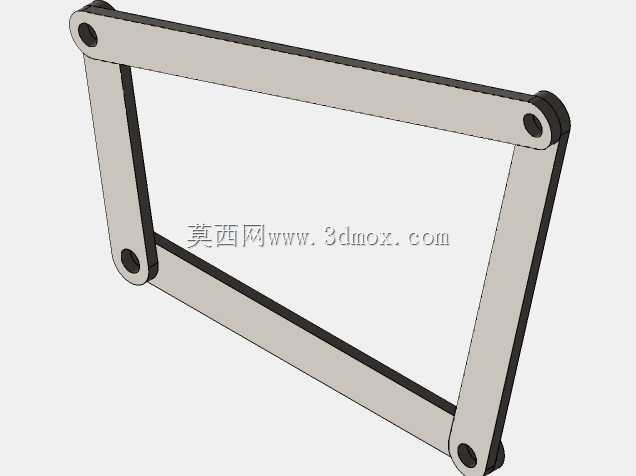

　　从设计逻辑来看，这套构件采用等厚度板材一体裁切成型的杆身结构，四个铰接端均设计为同轴等径的圆孔安装位，孔位边缘做了去毛刺倒角处理，避免装配后铰接销轴出现应力集中磨损。杆身的截面宽度经过受力校核，在满足传动扭矩下的抗弯、抗扭强度要求的同时，尽可能缩减了非受力区域的材料冗余，整体重量控制在合理区间，降低运动过程中的惯性冲击。四个铰接点的孔位同轴度公差控制在IT7级范围内，保证装配后连杆摆动过程中无卡滞、无旷量，运动传递精度符合常规工业设备的使用要求。

　　实际安装使用时，需要先固定其中一根杆作为机架基准，剩余三根杆分别作为主动件、从动件与执行连杆，各铰接孔内需要配套对应直径的耐磨衬套与销轴，销轴两端加装卡簧限位防止轴向窜动。安装边界需要预留足够的摆动空间，避免杆身运动过程中与设备其他固定构件发生干涉，杆身的运动平面要与铰接销轴保持严格垂直，否则会出现额外的侧向力矩，加速衬套与孔位的磨损。这类构件的运动特性完全由各杆的长度比值决定，设计阶段需要通过运动仿真反复校验铰接点的运动轨迹，确认执行端的行程、摆动角度符合设备的动作需求，同时要核算死点位置的受力情况，避免设备启动或负载运行时卡在死点位置无法动作。日常维护中只需要定期在铰接点加注润滑脂，检查衬套磨损量即可，整体结构简单，维护成本极低，适合在各类中低速往复运动的设备场景中使用。
