600mm槽型上料皮带输送机三维设计

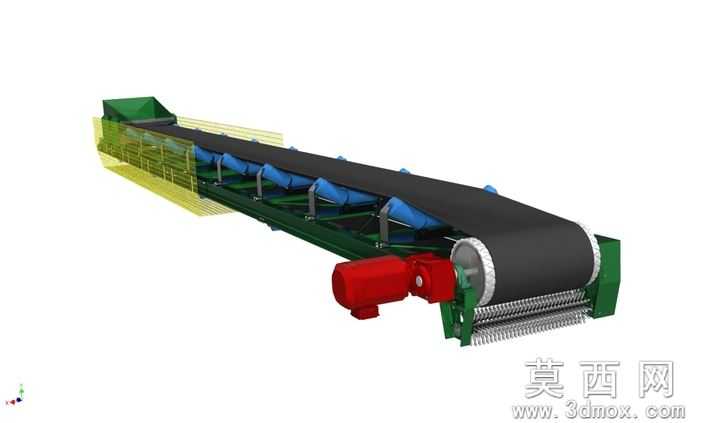

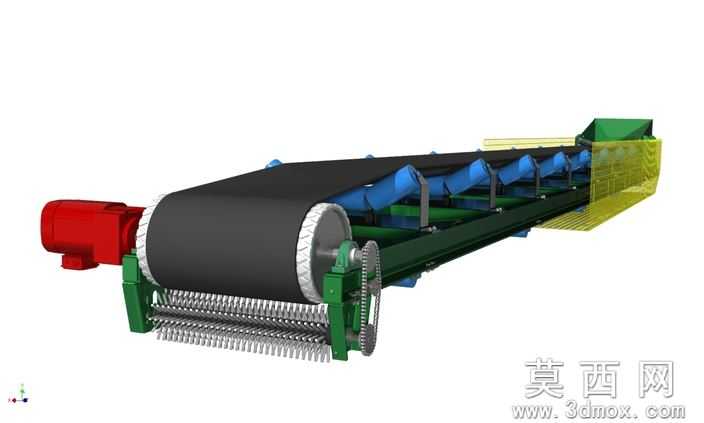

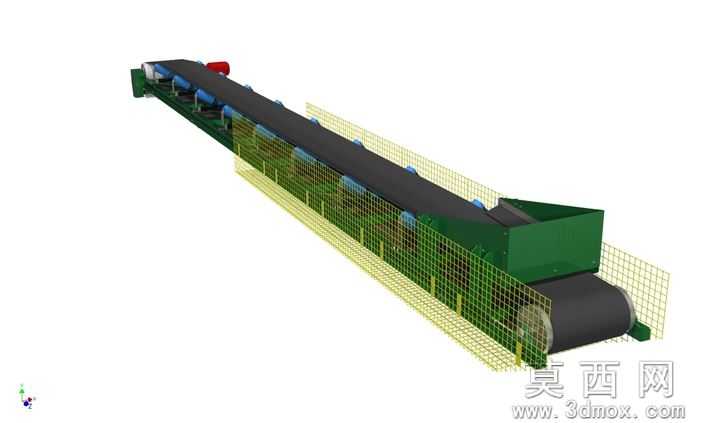

本模型为600毫米带宽槽型皮带输送机，整体建模流程遵循机械设计从整体布局到细节拆分的逻辑，首先确定整机10.5米的总长参数，以30度槽角的托辊组排布为核心基准，依次搭建头部驱动滚筒、尾部改向滚筒、中间段机架、导料槽、清扫器等部件，再完成SEW FA57 5.5kW驱动单元的装配匹配，最后添加紧固件、防护罩等细节结构，所有部件按实际装配约束完成配合，无干涉错位问题。参数设计上严格匹配散料上料工况需求，整机设计为27度向上倾斜布置，适配化肥类散状物料的爬坡输送需求，槽型托辊组按标准间距排布保证皮带承托稳定性，驱动端配置匹配功率的减速电机，保证额定负载下的运行扭矩充足，头部滚筒采用包胶设计提升摩擦牵引力，尾部设置螺旋张紧结构调节皮带松紧度，导料槽与进料段衔接避免物料撒漏，回程段配置平行下托辊与清扫器，减少皮带粘料带来的运行损耗。渲染材质上按照工业设备真实质感设置，机架采用深绿色喷涂钢材材质，输送皮带采用黑色耐磨橡胶材质，托辊辊面设置为光滑镀锌金属质感，驱动电机与减速机采用红色铸铁漆面材质，防护罩设置为半透明黄绿色工程塑料质感，各部件材质区分清晰，可直观识别不同结构的功能分区。结构原理上，该设备依靠驱动滚筒与皮带之间的摩擦力带动皮带循环运转，槽型截面的皮带可增大散料装载量、避免爬坡过程中物料滑落，27度倾角适配化肥等颗粒散料从低位向高位的输送需求，驱动单元直连头部滚筒减少传动损耗，整机结构稳定可靠，可连续完成散料的长距离倾斜输送作业。软件兼容方面，模型提供Autodesk Inventor原生格式，同时导出STEP/IGES通用中性格式，可被SolidWorks、UG、Pro/E、CATIA等主流三维机械设计软件直接打开编辑，无需额外格式转换，适配不同设计人员的软件使用习惯。研发教学应用上，该模型可作为散料输送设备的设计参考样例，帮助机械设计人员掌握槽型皮带机的参数选型、结构排布逻辑，也可用于职业院校机械专业的输送设备课程教学案例，辅助学生理解皮带输送机的工作原理、装配关系与工况适配设计思路，还可作为相关输送设备生产企业的方案演示模型，用于项目前期的布局展示与方案沟通。
