食品级不锈钢带式输送机三维设计模型

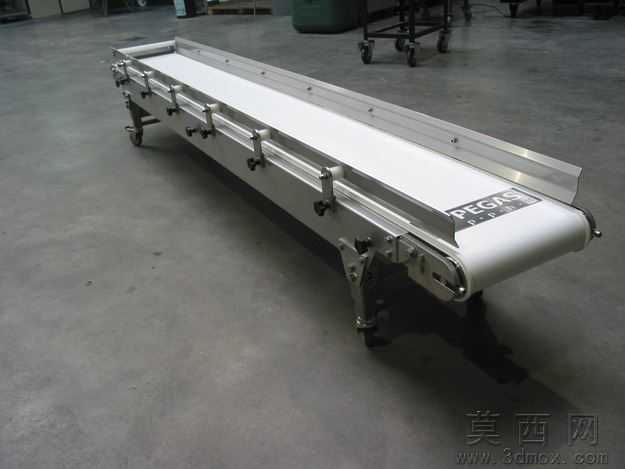

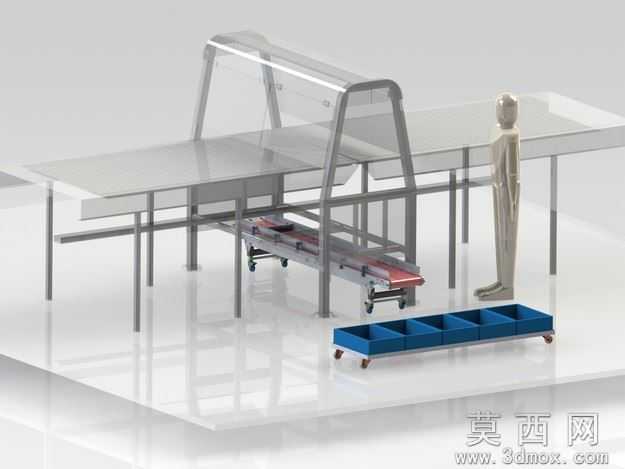

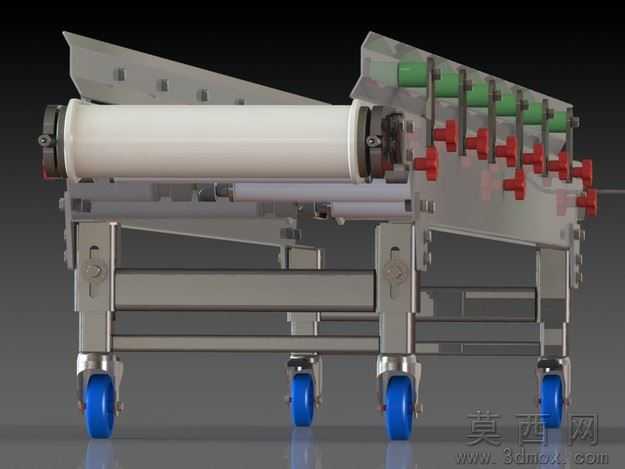

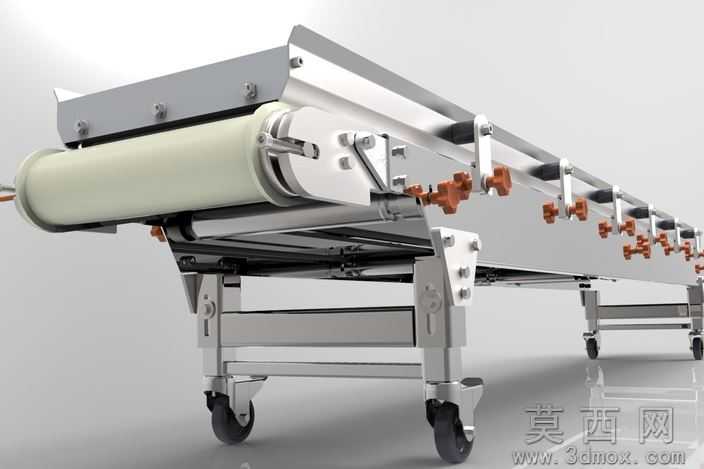

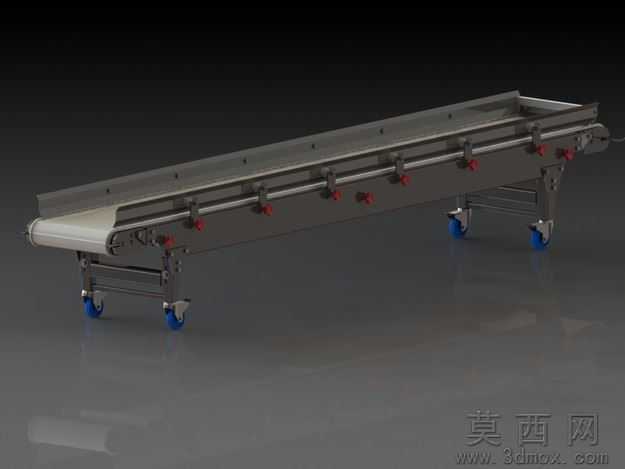

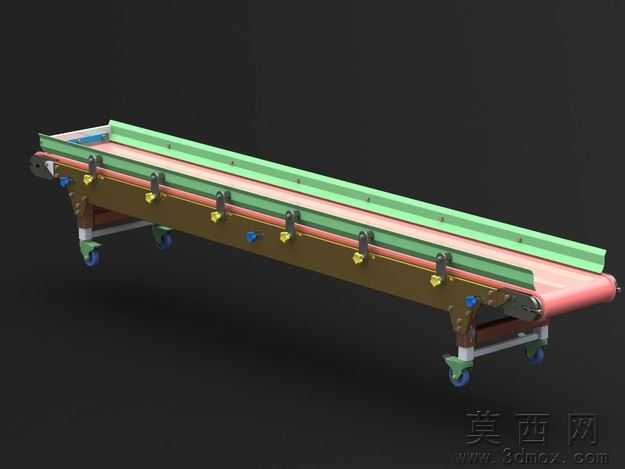

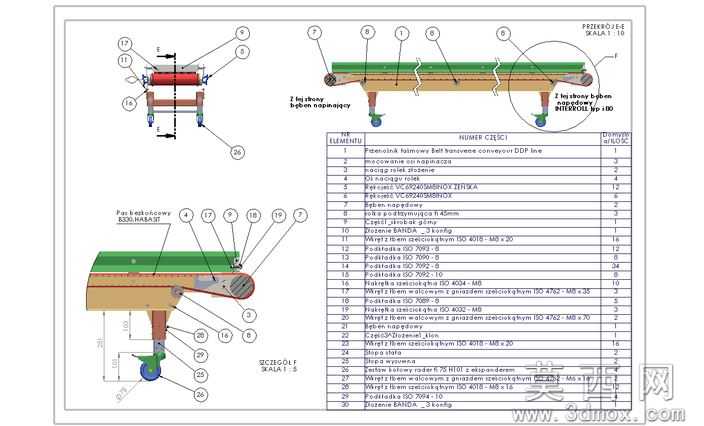

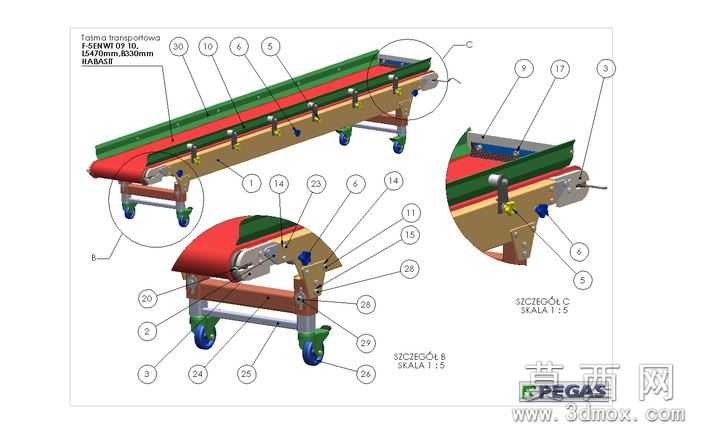

本模型为食品生产场景专用的不锈钢带式输送机三维设计成果，建模阶段以巧克力工厂实际输送工况为核心依据，首先完成整体布局的基准搭建，以输送中心线为定位基准，依次完成机架、驱动滚筒、从动滚筒、承载托板、调节支腿、移动脚轮等核心部件的独立建模，每个零件均按照食品机械卫生级设计规范设定尺寸参数，机架采用方管焊接结构的等比例还原，支腿部分设计了高度调节结构与万向脚轮的安装位，满足不同产线的高度适配与工位移动需求，所有零件的装配约束完全按照实际机械装配逻辑设置，转动副、固定副的约束关系清晰，可完整模拟设备的实际装配流程。参数设计层面，模型严格匹配食品级输送设备的设计标准，滚筒直径、输送带宽度、机架离地高度、调节行程等核心参数均参考行业通用规格设定，张紧装置采用侧边螺杆调节结构，可精准控制输送带张紧度，避免运行过程中出现跑偏、打滑问题，所有不锈钢构件的边角均做圆弧过渡处理，符合食品生产区域的卫生清洁要求，无清洁死角。渲染材质部分，模型针对不同部件做了精准的材质区分，机架、滚筒轴、调节构件、紧固件均采用304不锈钢材质，还原了不锈钢拉丝与抛光的不同表面质感，输送带采用食品级浅色PU材质，脚轮采用黑色耐磨橡胶搭配金属支架材质，调节手轮采用铜质材质做区分，整体渲染效果还原了真实设备的视觉质感，可直接用于方案展示与产线布局演示。结构原理上，该设备采用电动滚筒内置驱动的设计方案，无需额外布置外置电机与传动结构，整体结构紧凑整洁，输送带依靠滚筒摩擦力实现平稳运行，侧边设置的多组导向件可限制输送带横向位移，底部脚轮带刹车结构，移动到位后可锁定位置，支腿高度调节结构可适配不同高度的前后端生产设备，实现产线的无缝衔接，全不锈钢材质可耐受食品工厂日常的清洗消毒流程，不会出现锈蚀污染物料的问题。软件兼容层面，模型提供SolidWorks2012原生格式，同时导出STEP/IGES等通用三维格式，可兼容UG、Pro/E、Catia等绝大多数主流三维设计软件，不同软件环境下均可打开编辑零件参数、调整装配结构，也可导入渲染软件做进一步的效果优化，不会出现特征丢失、装配错位的问题。研发教学应用层面，该模型可作为食品输送设备研发的参考原型，帮助设计人员快速完成同类型设备的改型设计，缩短研发周期；也可作为机械设计相关专业的教学案例，用于讲解带式输送设备的结构组成、装配逻辑、张紧调节原理，帮助学习者理解输送设备的设计要点，同时也可用于食品工厂产线规划的三维布局演示，直观展示设备的占地尺寸与工位衔接效果。
