O皮带驱动90度转弯辊筒曲线输送机

本模型为O型皮带驱动的90度转弯曲线辊筒输送机，建模阶段采用Autodesk Inventor2009完成全参数化设计，建模过程中首先搭建转弯段的圆弧基准框架，依据转弯输送的轨迹半径确定内外侧机架的弧形轮廓尺寸，再逐一对辊筒、驱动电机、带轮、张紧机构、侧护板等零部件进行独立建模，所有零件均按照实际加工的装配约束关系完成总装配合，预留了安装定位的基准特征，同时导出了STL通用格式文件，可兼容SolidWorks、UG、Pro/E等主流三维设计软件打开编辑，无需额外修复装配错误。

参数设计层面，模型严格遵循转弯辊筒输送机的设计规范，内外侧辊筒采用锥度设计匹配转弯线速度差，避免输送过程中物料偏移卡顿，O型皮带的带轮直径、中心距均按照传动比要求计算设定，驱动端选用的减速电机参数匹配输送负载需求，机架的钣金折弯厚度、安装孔位均参考行业通用标准设定，可直接用于非标设备的方案选型参考。

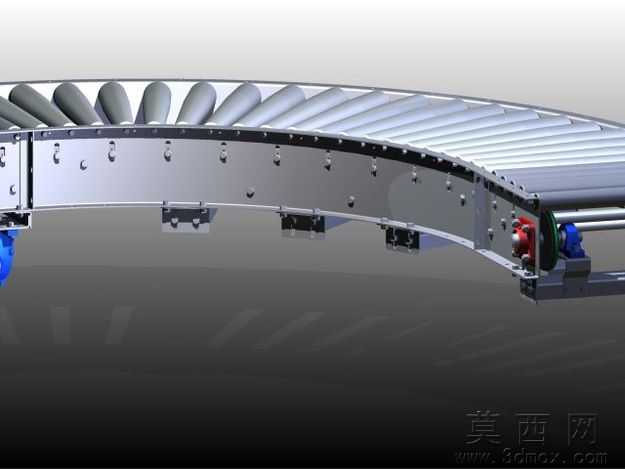

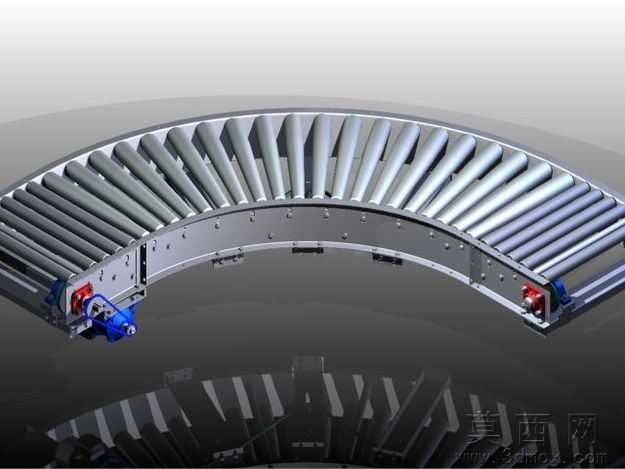

渲染材质方面，模型对不同零部件赋予了对应真实材质，机架钣金件赋予哑光喷塑金属材质，辊筒赋予抛光不锈钢材质，O型传动皮带赋予黑色橡胶材质，减速电机赋予铸铁烤漆材质，渲染后可清晰区分各部件结构，直观展示设备的外观形态。

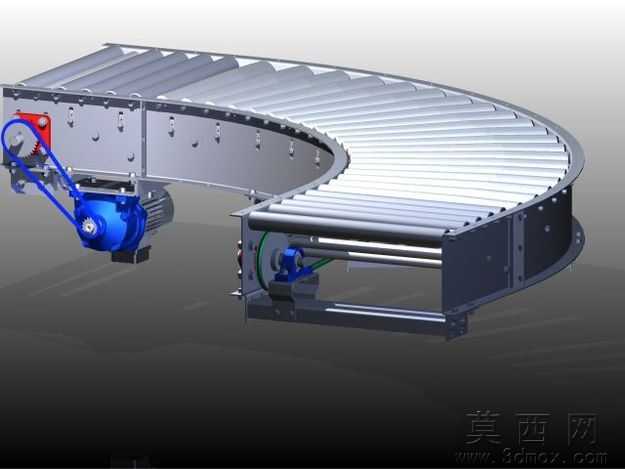

结构原理上，该设备依靠布置在辊筒端部的O型皮带传递动力，驱动电机通过皮带轮组将动力传递至每根锥度辊筒，所有辊筒同步转动带动上方物料沿90度圆弧轨迹平稳转向，机架内侧设置导向护边防止物料脱落，张紧机构可调节皮带松紧度保证传动稳定性，解决了直角布局生产线的物料转向输送需求。

软件兼容层面，模型除原生Inventor格式外附带的STL格式为通用三角网格格式，可导入各类三维建模软件、3D打印切片软件使用，装配体无缺失零件、无配合错误，打开即可查看完整结构。

研发教学应用层面，该模型可作为非标自动化输送设备的教学案例，帮助学习者掌握转弯输送机的结构设计要点、辊筒锥度计算方法、皮带传动选型逻辑，也可作为生产企业布局转弯输送线的方案参考模型，缩短非标设计的前期建模周期。
