带前箱翻斗车配套物料堆垛转运设备

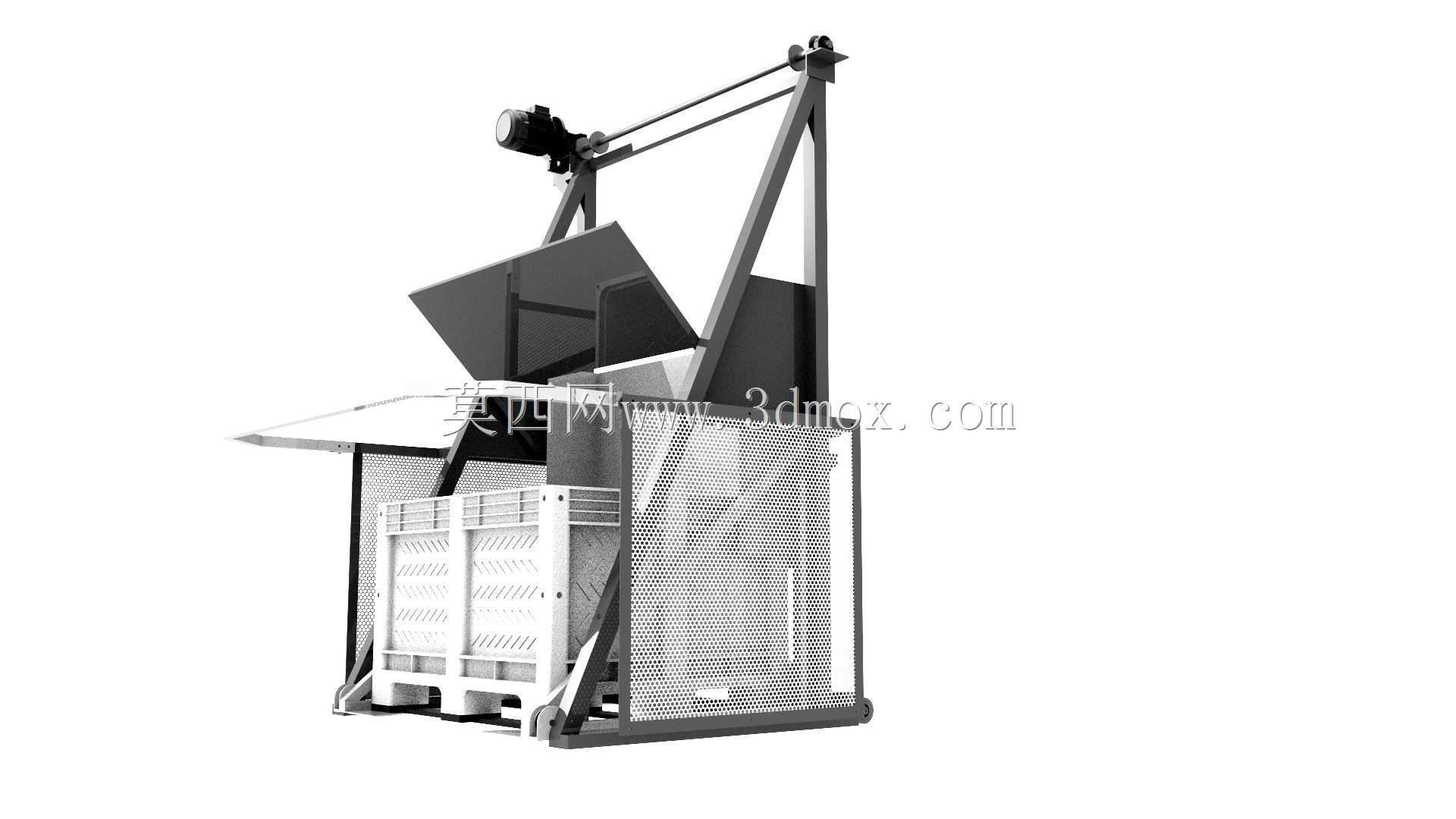

　　这款堆垛设备主要适配带前箱的翻斗车完成散料、箱装物料的高位堆存与转线作业，常见于生产车间边角料回收、仓储楼层间的料箱转运、小型加工点的原料上料工位，尤其适合通道宽度受限、无法驶入大型叉车的作业场景，可直接对接翻斗车的前箱卸料位，省去人工二次倒运的环节。设备主体采用立式门架结构作为承载主体，底部设置带限位的支撑脚，安装时需保证地面平整度误差不超过5mm，整机占地宽度约1.2米，纵向深度约1.1米，最大举升高度可覆盖常规2层货架的堆垛需求，作业时前端预留0.8米的翻斗车停靠空间即可满足对接要求，不会额外占用过多通道面积。设计阶段优先考虑了翻斗车对接时的对位容错性，前端承料台设置了15度的导入倾角，

　　翻斗车举升卸料时即使存在±50mm的对位偏差，物料也能顺利滑入承料台，不会出现撒漏；承料台底部加装了缓冲阻尼件，承接翻斗车倾倒的物料时可抵消大部分冲击载荷，避免门架结构长期受冲击出现焊缝开裂的问题。门架的升降导向采用双侧滚轮配合冷拉型钢导轨，相比普通槽轮结构，运行时的晃动量可控制在3mm以内，高位举升时的稳定性更好，不会因为料箱偏载出现卡滞；驱动端布置在门架顶部，既可以减少底部作业空间的占用，也能避免车间地面的灰尘、散落物料侵入传动部件，降低日常维护的频次。设备的操作位设置在门架侧方，操作人员站在安全距离外即可完成举升、卸料、复位的全流程操作，承料台的翻转角度最大可达到45度，堆垛时可直接将物料倾倒入指定料箱或货架位，

　　无需人工辅助扒料。考虑到车间作业的通用性，设备的安装地脚采用膨胀螺栓固定即可，无需额外做预埋基础，搬迁移位时仅需拆除地脚螺栓就能整体转运，适配经常调整工位布局的中小型加工车间使用；结构上所有受力焊缝均采用连续焊工艺，门架立柱的型材选型经过载荷校核，满载工况下的立柱变形量不超过1/1000，可保证长期重载作业的结构可靠性。
