25直径卧式安装泵组支撑构件

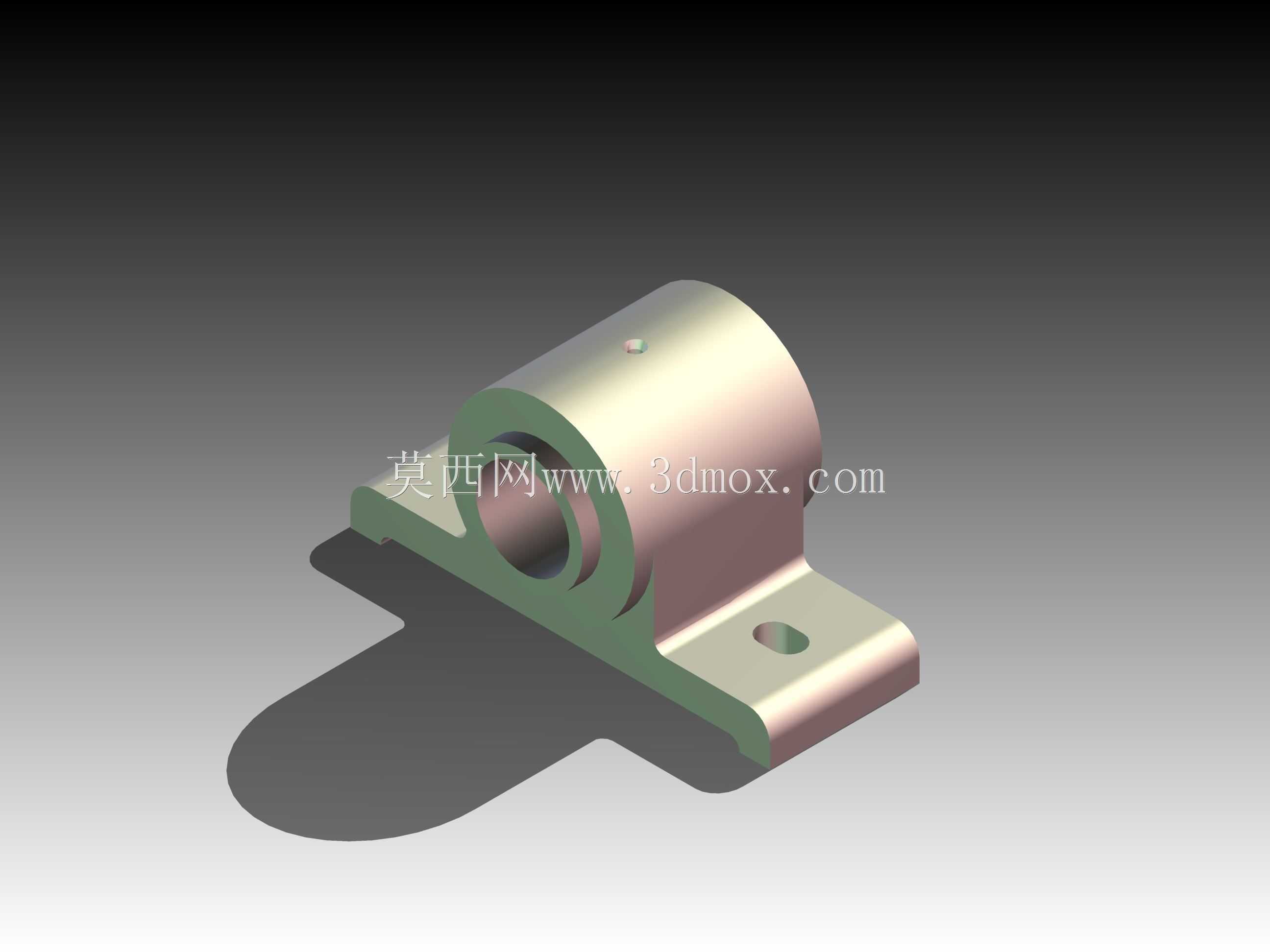

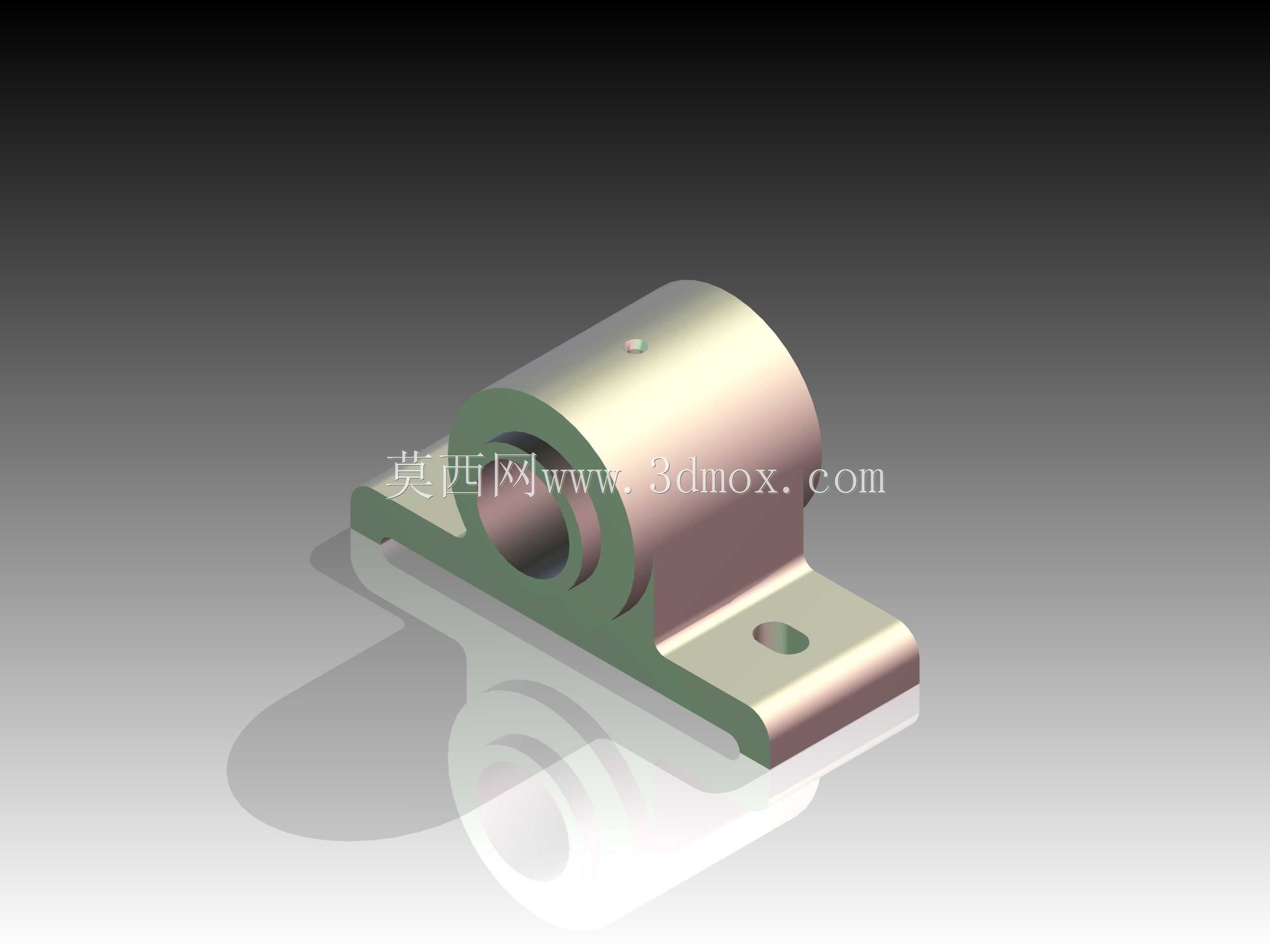

　　在中小流量流体输送管路系统中，这类适配25mm通径的泵组支撑构件，是保障泵体运行稳定性的核心配套结构件，常应用于小型循环供水、化工助剂加注、设备冷却回路等场景，承担泵体定位、载荷传递、安装固定的多重作用。从结构设计逻辑来看，构件上部的半圆弧包容面完全匹配25直径泵体的圆柱外壳，圆弧面的加工公差控制在合理区间，既保证装配时泵体能够顺利嵌入，又能避免间隙过大导致运行时出现径向窜动，圆弧侧壁的定位凸台可与泵体外壳的卡槽配合，限制泵体的周向转动，防止运行过程中泵体受管路反作用力发生偏转。下部的安装底板采用双侧延展的平板结构，底板上开设的两个安装孔位对称分布在支撑主体两侧，孔位中心距经过严格校核，适配常规的型材安装面或设备基板的安装孔距，

　　安装时可通过螺栓穿过孔位将整个构件锁紧在安装基准面上，底板与支撑主体的过渡位置采用圆弧过渡结构，避免直角连接处的应力集中，在泵组长时间运行产生振动的工况下，能够有效降低连接部位的疲劳断裂风险。构件整体采用一体化铸造成型后再做精加工的工艺路线，支撑主体的壁厚经过受力核算，既能够承受泵体自身重量以及运行时的动态载荷，又不会因为壁厚过大造成材料浪费、整体重量超标。在实际选型应用时，需要注意该构件的安装边界尺寸，上部圆弧的中心高度决定了泵组安装后的轴心高度，要匹配对接管路的中心高度，避免管路安装时出现强行对位产生的装配应力，底板的总宽度和总长度要提前确认安装面的可用空间，防止出现安装干涉。这类支撑构件的设计没有冗余结构，

　　所有型面都服务于功能需求，圆弧包容面的粗糙度要求满足泵体贴合需求，安装底板的底面平面度经过精加工处理，保证安装后整个支撑构件不会出现倾斜，保障泵轴与对接部件的同轴度，减少泵组运行时的密封件磨损、轴承异常受力等问题，延长泵组整体的无故障运行周期。在三维建模过程中，这类构件需要重点关注圆弧面与安装底板的位置度公差，安装孔的位置尺寸要严格对应安装基准，过渡圆角的尺寸要符合铸造工艺要求，避免出现工艺缺陷影响构件强度。
