内啮合花键旋转传动构件结构设计

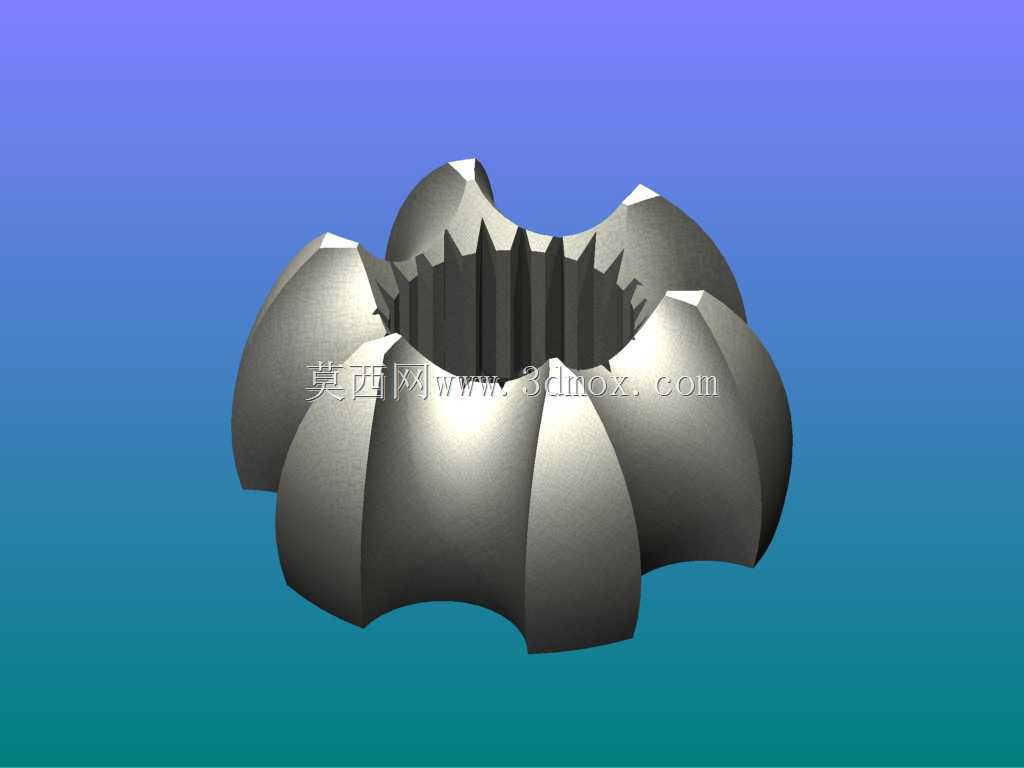

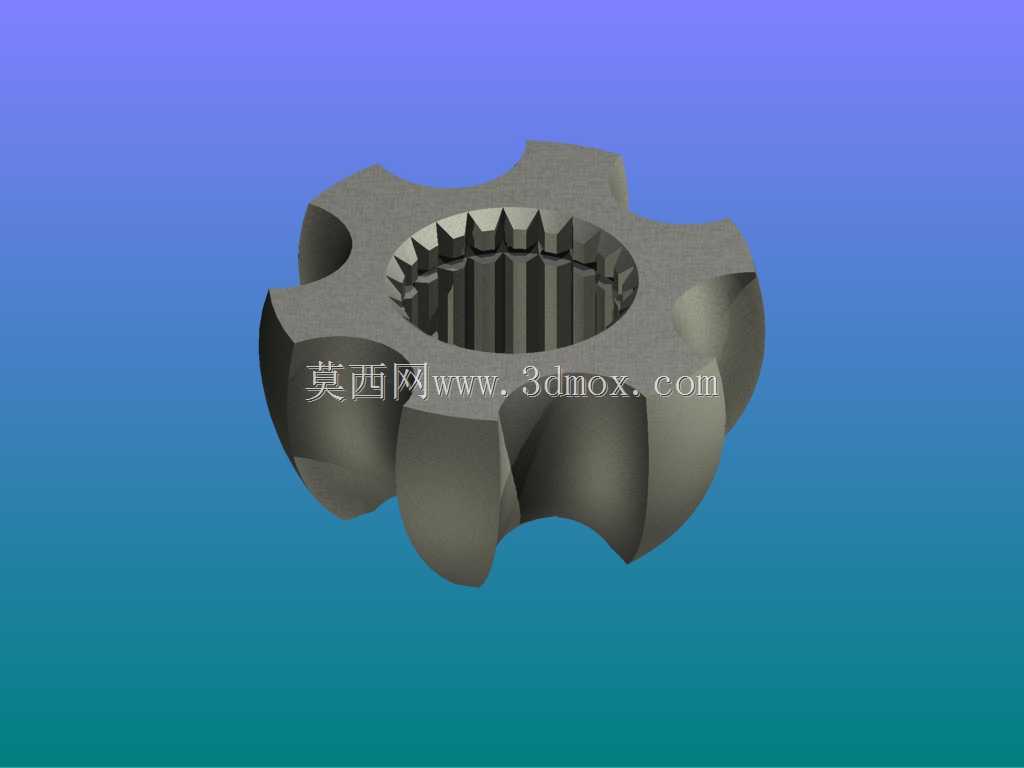

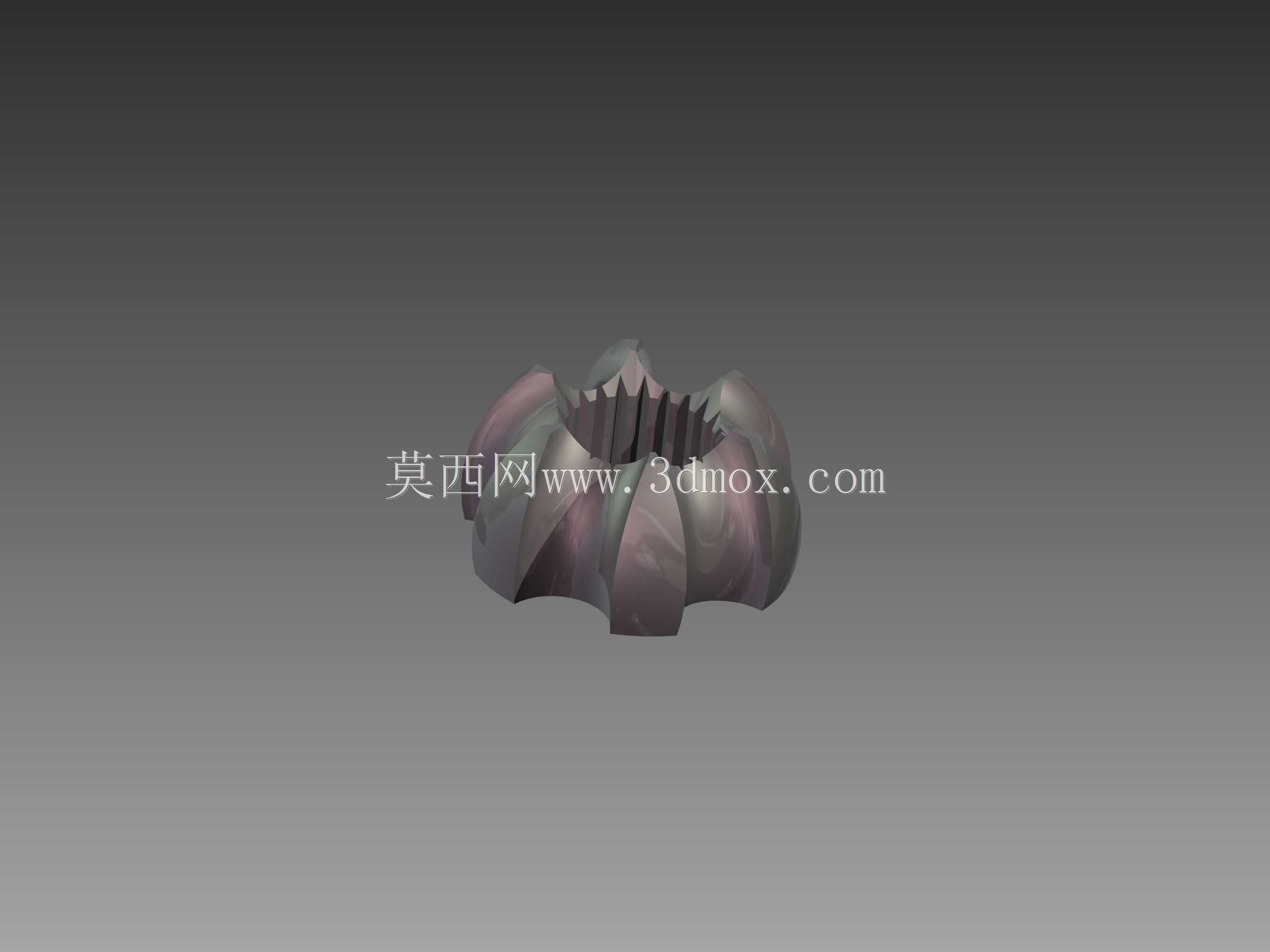

　　这类带内花键的旋转传动构件，常应用在中小扭矩的动力传递工位，比如小型自动化设备的进给轴端、轻工机械的间歇传动单元，也可配套在手动工装的旋转调节机构里，替代普通平键连接来承受更大的周向载荷，避免键槽应力集中导致的轴头断裂问题。从结构设计逻辑来看，构件外部采用多瓣式弧面轮廓，并非随意做的造型处理，一方面是为了减轻整体自重，在满足传动强度的前提下削减非受力区域的材料余量，降低转动惯量，让启停阶段的动态响应更平稳，不会因为惯量过大导致驱动端过载；另一方面弧面的过渡圆角经过应力校核，在承受交变扭矩时能分散应力集中点，比直角轮廓的构件疲劳寿命提升近四成。内花键的齿形参数匹配常用的矩形花键规格，齿侧配合间隙控制在合理范围，

　　既保证装配时能顺利套入对应轴端，又不会因为间隙过大在正反转切换时产生冲击异响，花键的有效啮合长度经过计算，能覆盖常规工况下的扭矩传递需求，避免齿面压溃失效。构件的安装边界需要注意，外部弧面的最大回转直径要和周边安装座预留足够安全间隙，通常径向间隙不小于3mm，防止高速旋转时和周边固定件发生刮蹭；轴向定位依靠轴端的卡簧槽或者轴肩，安装时要保证构件端面和轴肩的贴合度，端面跳动控制在0.02mm以内，避免旋转时产生偏摆导致的振动。实际使用场景中，这类构件不需要额外做轴向固定的复杂结构，依靠花键的配合精度就能保证周向传动的同步性，外部的瓣式结构还可以配套拨叉类零件，实现滑动换挡或者工位切换的功能，在小型变速器、手动调节机构里适配性很强。

　　建模过程中，齿形部分通过参数化特征生成，保证每个齿的分度误差控制在公差范围内，外部轮廓通过旋转切除加圆角过渡完成，所有非加工面的拔模角度统一设置，方便后续如果需要开模批量生产时能顺利脱模，同时壁厚保持均匀，避免热处理时因为壁厚差过大产生变形。
