工业设备配套轴流冷却散热风机结构

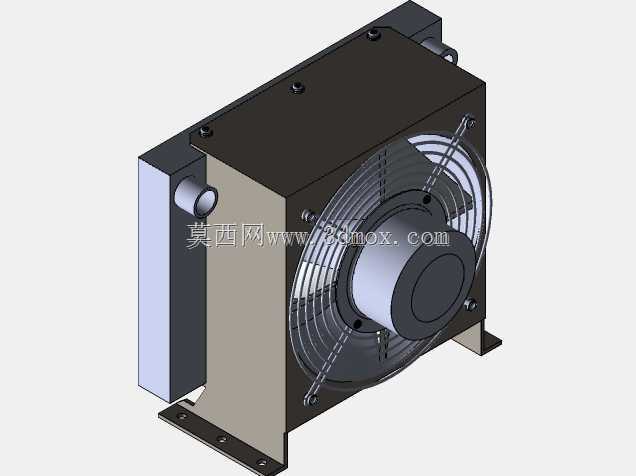

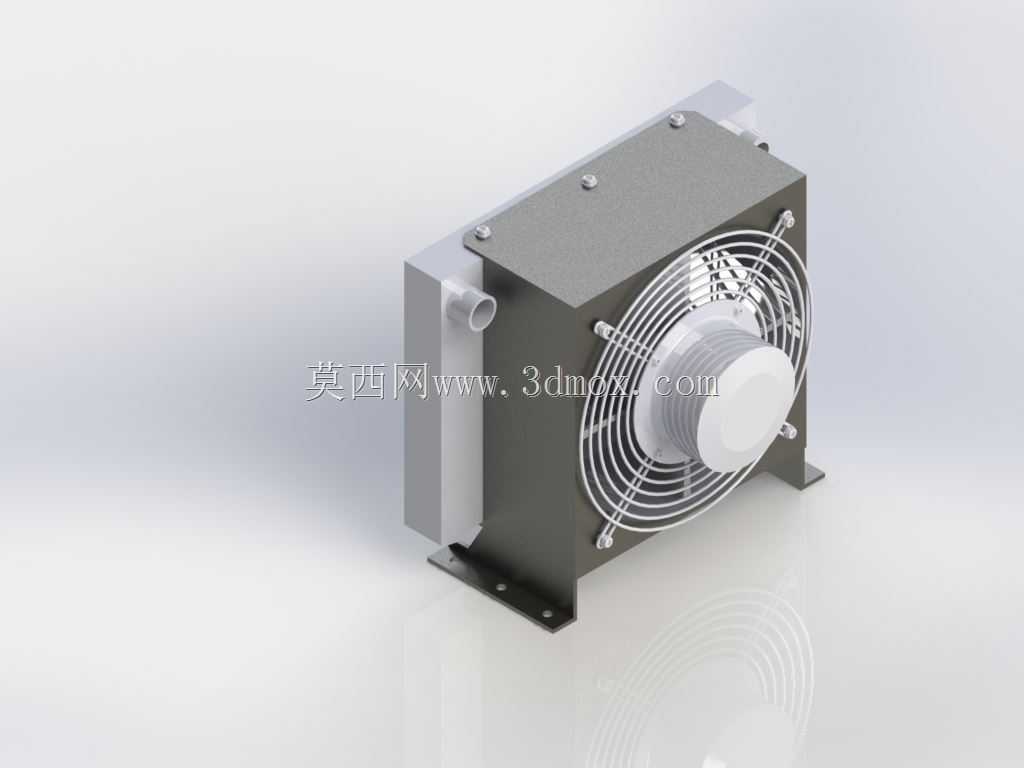

　　这类风冷散热部件常被配套在小型液压站、工控机柜、激光设备冷却回路、小型制冷机组旁，作为主动换热的核心风冷单元，负责把换热芯体表面携带的热量通过强制对流快速带到周边环境中，避免设备内部因持续工作积热出现元器件性能衰减、密封件老化加速、油液黏度过低等工程问题。从结构设计来看，该部件采用方形安装壳体搭配侧置流体接口的布局，壳体主体采用薄钢板折弯焊接成型，表面做哑光喷塑处理兼顾防锈与工业场景的耐刮擦需求，正面的轴流风轮外侧加装冲压成型的金属防护网，防护网的钢丝间距控制在合理范围，既不会过度阻挡风路提升风阻，也能避免运维过程中人员肢体、外部杂物意外触碰高速运转的风轮引发安全隐患。安装边界上，壳体底部预留了两个带安装孔的折弯支脚，

　　支脚的孔位间距、孔径都适配常规工业设备的安装梁尺寸，侧置的两个流体接口采用外螺纹结构，可直接对接软管或硬管管路，不需要额外做复杂的转接设计，现场安装时只需固定支脚、对接管路、接通供电即可投入使用，大幅降低现场装配的工时消耗。设计过程中优先考虑了风路的顺畅性，风轮与后方换热芯体的间距经过反复校核，既保证气流可以均匀扫过换热芯体的整个迎风面，避免出现局部无风的换热死区，也不会因为间距过大导致整机轴向尺寸超标，挤占设备内部的宝贵安装空间。风轮采用前倾式叶片设计，在相同转速下可以输出更大的风量，同时运行噪声控制在工业场景可接受的范围内，不会给车间环境增加额外的噪声负担。壳体侧边的接线盒做了内藏式设计，供电线缆从壳体侧面的防水接头引入，

　　避免线缆外露被剐蹭破损，也能适配多粉尘、少量溅水的普通工业车间使用环境。在实际选型匹配时，需要结合设备的总发热量、允许的温升阈值、安装空间的尺寸限制来确认该部件的适配性，其方形壳体的外形可以很好地贴合设备侧壁或机架内部的安装位，不需要额外做定制化的安装支架，对于设备集成商来说可以直接选型套用，减少非标设计的工作量。日常运维过程中，只需定期清理防护网与风轮叶片上附着的积尘，即可保证散热效率不出现明显衰减，轴承采用预润滑的密封结构，全生命周期内不需要额外加注润滑脂，降低了后期的维护成本。
