长航时侦察型无人机构型三维设计作品

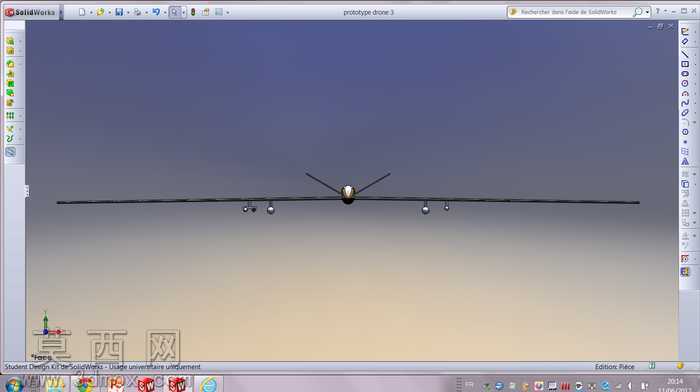

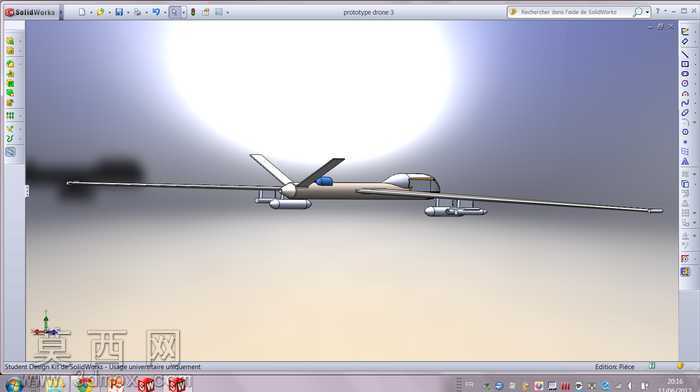

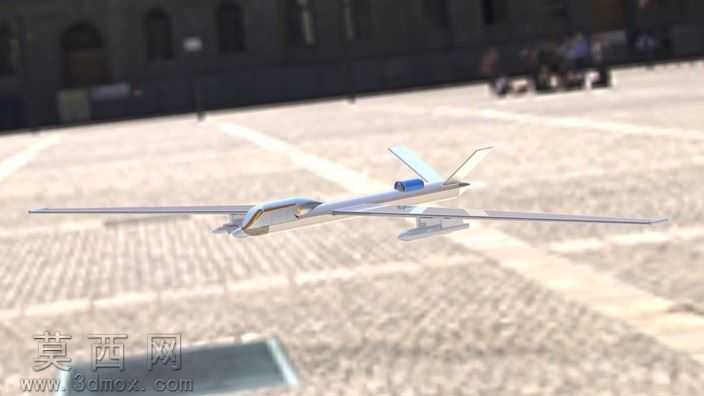

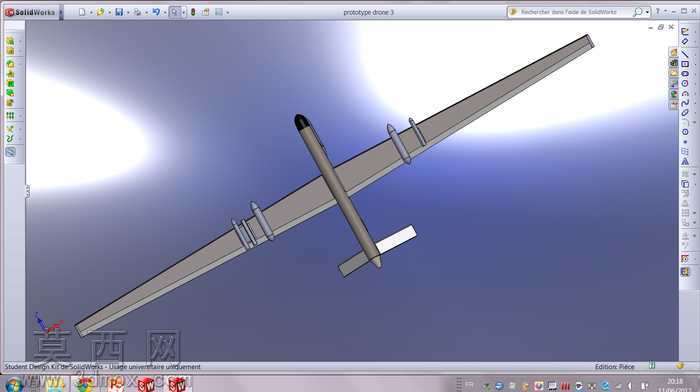

本作品为长航时侦察构型无人机的三维建模设计成果，建模阶段依托三维参数化设计软件完成全机结构的1:1比例搭建，首先从无人机的总体气动布局入手，确定了大展弦比平直上单翼、后置推进式螺旋桨、V型尾翼、固定式前三点起落架的总体构型，建模过程中严格遵循航空飞行器结构设计逻辑，先完成机身主承力段的曲面构建，通过放样、曲面缝合、实体加厚等操作打造流畅的纺锤形机身曲面，保证机身气动外形的低阻特性，同时预留出任务载荷舱、动力舱、航电设备舱的内部安装空间。机翼建模阶段按照翼型坐标数据生成翼肋、翼梁的内部承力结构，再覆盖蒙皮曲面，还原大展弦比机翼的翼型弯度与扭转角度，机翼下方设置的两个外挂载荷挂架采用独立建模后装配的方式，保证挂架与机翼下表面的贴合度，可模拟搭载侦察吊舱、小型任务载荷的安装状态。尾翼部分的V型构型按照气动计算的夹角参数建模，保证尾翼操纵面的偏转空间与结构强度，尾撑杆与机身尾部的连接结构做了过渡曲面处理，避免应力集中的结构问题。动力系统部分还原了后置活塞发动机、双叶螺旋桨的结构细节，发动机整流罩采用曲面建模打造顺滑的气动外形，螺旋桨桨叶按照翼型参数构建，可模拟旋转状态的运动仿真。起落架部分还原了固定式起落架的减震支柱、机轮结构，前起落架与主起落架的安装位置按照重心配平要求设定，保证无人机地面滑跑与起降的稳定性。材质与渲染阶段，机身蒙皮采用哑光浅灰色航空复合材料材质，调整材质的粗糙度与反光参数还原真实无人机蒙皮的质感，螺旋桨采用深色哑光工程塑料材质，金属部件如起落架支柱、挂架接口采用金属铝合金材质，调整金属度与高光参数还原金属部件的光泽质感，外挂载荷吊舱采用半透明整流罩材质，可隐约看到内部的载荷结构。渲染场景采用渐变天空背景，添加柔和的环境光与定向光源模拟日光照射效果，调整阴影参数让模型的投影自然柔和，突出无人机整体构型的结构特征与气动美感。整个建模过程兼顾了外观气动还原与内部结构的合理性，所有部件均采用参数化建模方式生成，可根据设计需求调整翼展、机身长度、尾翼夹角等参数，适配不同的任务场景改型需求，模型装配过程中完成了全机的干涉检查，保证各活动部件如操纵面、螺旋桨、起落架机轮不存在结构干涉，可直接用于后续的气动仿真、结构强度分析或者3D打印验证工作，完整还原了长航时侦察无人机的典型结构特征与设计逻辑。
