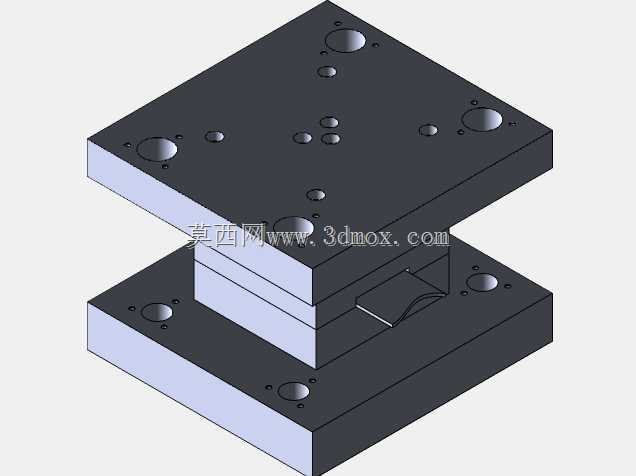

卡扣式钣金冲压成型模具结构设计

　　这套钣金成型结构主要面向小尺寸异形卡扣类零件的批量冲压生产场景，常见于消费电子结构件、小型家电内部固定卡扣、汽车内饰非金属辅件的卡扣成型工序，适配常规开式可倾压力机的安装工位，不需要额外定制专用模架即可完成装夹调试。从实际冲压工况来看，该结构针对带侧齿的长条形卡扣零件设计，拆分了独立的成型凸模与定位型腔，凸模部分对应卡扣的异形端头轮廓，型腔侧匹配长条形本体的侧边锯齿结构，冲压过程中可一次完成折弯、侧边齿形冲切、端头成型三道工序，减少多工位分步冲压带来的定位累积误差，提升零件成型后的尺寸一致性。设计过程中重点考虑了薄料钣金冲压的卸料回弹问题，在型腔边缘预留了0.12mm的回弹补偿量，针对0.3-0.8mm厚度的冷轧钢板、

　　镀锌板料带均能适配，料带送料定位采用侧刃粗定位加导正销精定位的组合方式，送料步距控制精度可达到±0.05mm，避免冲切过程中出现齿形缺边、轮廓错位的问题。安装边界上，整套结构的闭合高度控制在180mm以内，模架周向尺寸适配250mm×180mm的标准压力机工作台面，安装孔位匹配常规T型槽间距，不需要额外加工转接板即可完成装夹，导柱导套采用可拆卸式结构，长期生产磨损后可快速更换，减少停机维护时长。实际生产验证中，该结构的单次冲压行程可完成1件零件的成型，连续冲压节拍可达到60次/分钟，成型后的零件卡扣配合面的平面度控制在0.1mm以内，侧边齿形的轮廓度偏差不超过0.08mm，能够满足卡扣装配时的插拔力要求，不会出现装配后松脱、

　　卡滞的问题。结构上还在凸模侧设计了独立的弹压卸料板，冲压完成后可及时将料带从凸模上剥离，避免薄料带粘附在凸模表面影响后续送料，卸料弹簧的预压力可根据料厚调整，针对不同硬度的钣金材料都能保证卸料顺畅，不会出现零件变形的情况。
