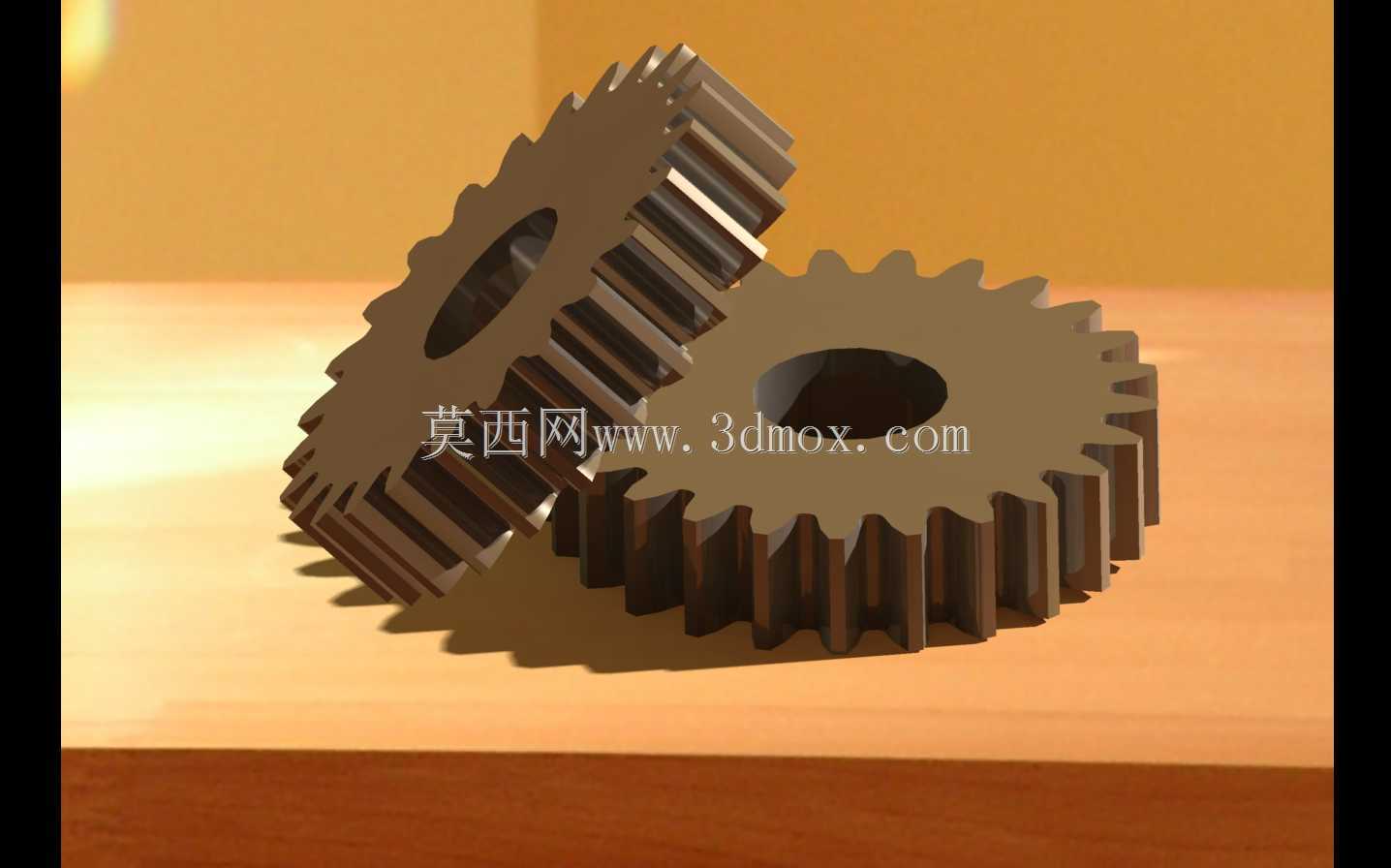

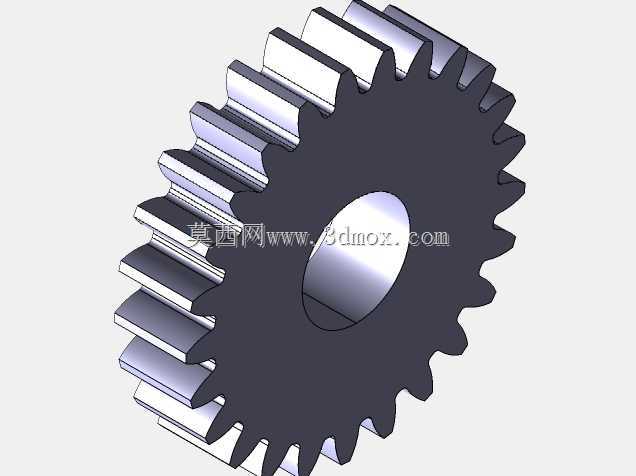

25齿参数化直齿圆柱齿轮传动结构

　　在常规机械传动系统的设计环节中，齿轮作为核心动力传递零件，其参数匹配度直接决定整套传动机构的运行稳定性、负载能力与使用寿命，本次呈现的25齿直齿圆柱齿轮结构，采用全参数化逻辑构建，完全围绕模数、齿顶圆半径、分度圆半径、齿根圆半径等核心几何参数完成齿廓渐开线的拟合生成，没有采用固定尺寸的实体拉伸建模方式，设计人员可通过调整核心参数快速生成不同规格的同类型齿轮，大幅缩短传动方案迭代的建模周期。这类直齿圆柱齿轮的应用场景覆盖极广，从小型输送设备的动力传输单元、普通机床的进给传动机构，到轻工机械的转速调整模块、自动化生产线的工件移位传动组，都能见到同结构齿轮的应用，其核心作用是在平行轴之间传递旋转扭矩，

　　同时可根据配对齿轮的齿数比实现固定传动比的转速增减，满足不同工况下的动力输出需求。从设计思路来看，建模过程中优先保证渐开线齿廓的拟合精度，齿顶过渡圆角、齿根应力释放槽的尺寸均按照通用机械设计规范设定，避免齿根应力集中导致的轮齿断裂问题，轮体中心的安装孔位可根据配套轴径的尺寸参数灵活调整，孔位周边可根据负载需求添加键槽、定位销孔等安装结构，无需重新构建齿部特征。从安装边界来看，该齿轮的轴向厚度、齿顶圆直径均与模数参数形成固定关联，设计选型时可直接根据传动中心距的预留空间调整模数匹配安装尺寸，轮齿的啮合侧隙可通过参数微调控制在合理区间，既避免侧隙过大导致的传动换向冲击，也防止侧隙过小引发的卡齿、磨损加剧问题。在实际装配场景中，

　　这类参数化齿轮可直接导入装配体环境完成啮合干涉检查，通过软件的运动仿真模块可快速验证传动比是否符合设计预期，检查轮齿啮合过程中是否存在干涉、滑移量超标的问题，提前规避实际加工装配后出现的传动卡滞、异响等故障。不同于定制化的特殊齿形齿轮，该结构遵循标准直齿轮的几何设计规范，加工时可采用常规滚齿、插齿工艺完成制造，无需定制特殊成型刀具，能够有效降低零件的加工成本与生产周期，适配绝大多数常规平行轴传动的设计需求。
