交错啮合斜盘式传动齿轮结构

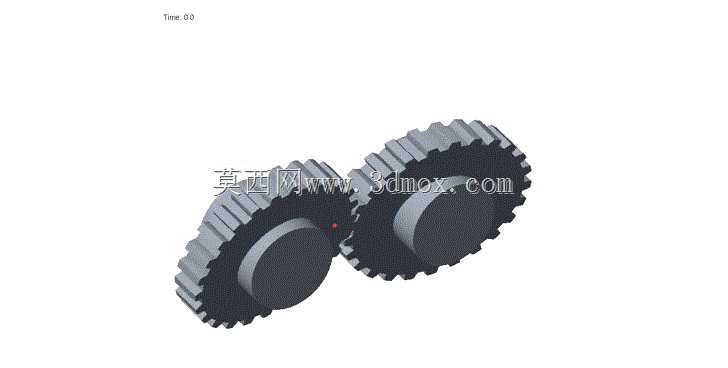

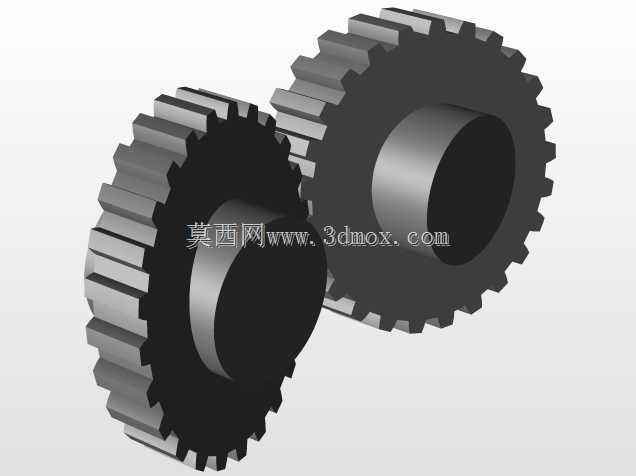

　　这类斜盘齿轮的成型逻辑，是从长幅正齿轮坯料上沿对角方向切取成型，齿廓基础沿用标准正齿的渐开线参数，两个配对齿轮的轴线呈空间交错布置，和常规平行轴正齿轮传动、相交轴锥齿轮传动的安装边界有明显区别，不需要额外设置换向锥齿轮组就能实现交错轴间的旋转运动传递，在小空间紧凑型传动布局里能减少传动链的零件数量，降低整体传动副的装配累积误差。

　　从实际应用场景看，这类结构常出现在小型精密传动机构、轻工设备的进给单元、小型动力输出的交错轴传动位，比如部分小型包装设备的送料辊驱动、台式小型加工设备的辅助进给传动，还有部分定制化小型机具的动力换向位置，因为其齿面接触形式和常规螺旋齿轮有差异，加工时不需要复杂的螺旋角导程计算，用普通滚齿设备完成正齿加工后，通过专用工装装夹切取斜盘成型段即可，小批量定制加工的成本控制更有优势。

　　设计这类齿轮时，首先要确认配对安装的轴交角参数，斜盘的切取角度直接和轴交角匹配，齿宽方向的有效啮合长度需要根据传递扭矩核算，避免齿面接触应力超出材料许用值，安装时两个齿轮的中心距要严格控制，因为交错轴啮合的侧隙对中心距偏差更敏感，侧隙过大会导致传动冲击噪音增大，侧隙过小则会出现卡滞、齿面异常磨损的问题。

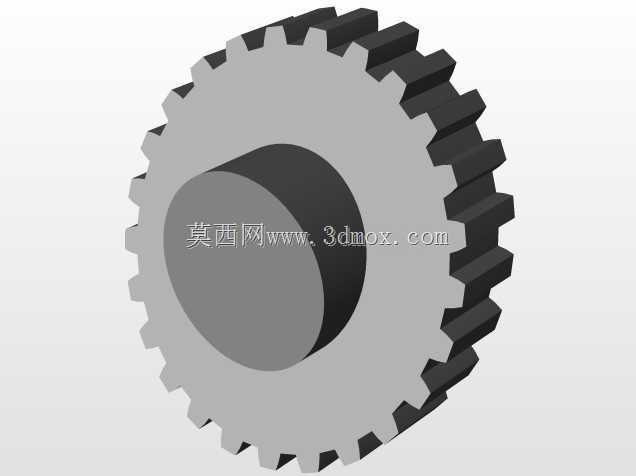

　　外形尺寸上，这类齿轮的齿顶圆、齿根圆参数和同模数正齿轮保持一致，安装基准面为斜盘的侧端面，轮毂部分的轴孔尺寸、键槽规格需要和配套传动轴的参数匹配，安装时要保证齿轮端面和轴线的垂直度，否则会出现齿面偏载，局部齿面过早磨损失效。和常规锥齿轮相比，这类斜盘齿轮的轴向尺寸更紧凑，不需要预留锥齿轮传动所需的背锥安装空间，在轴向安装尺寸受限的布局里适配性更强，传动过程中齿面的滑动率比普通螺旋交错轴齿轮更低，润滑条件良好的工况下使用寿命更稳定，日常维护只需要定期补充润滑脂，检查啮合侧隙的变化即可，不需要频繁调整安装位置。建模过程中要注意齿面和斜盘端面的过渡处理，避免出现应力集中的尖角，轮毂和齿圈的连接段要设置合理的过渡圆角，提升零件整体的结构强度，满足传动过程中的载荷承受要求。
