45齿夹装式直齿传动齿轮结构

项目分类:齿轮 发布时间:2021-12-04 ID:428212
  • 45齿夹装式直齿传动齿轮结构
  • 45齿夹装式直齿传动齿轮结构
  • 45齿夹装式直齿传动齿轮结构
  • 45齿夹装式直齿传动齿轮结构
  • 45齿夹装式直齿传动齿轮结构

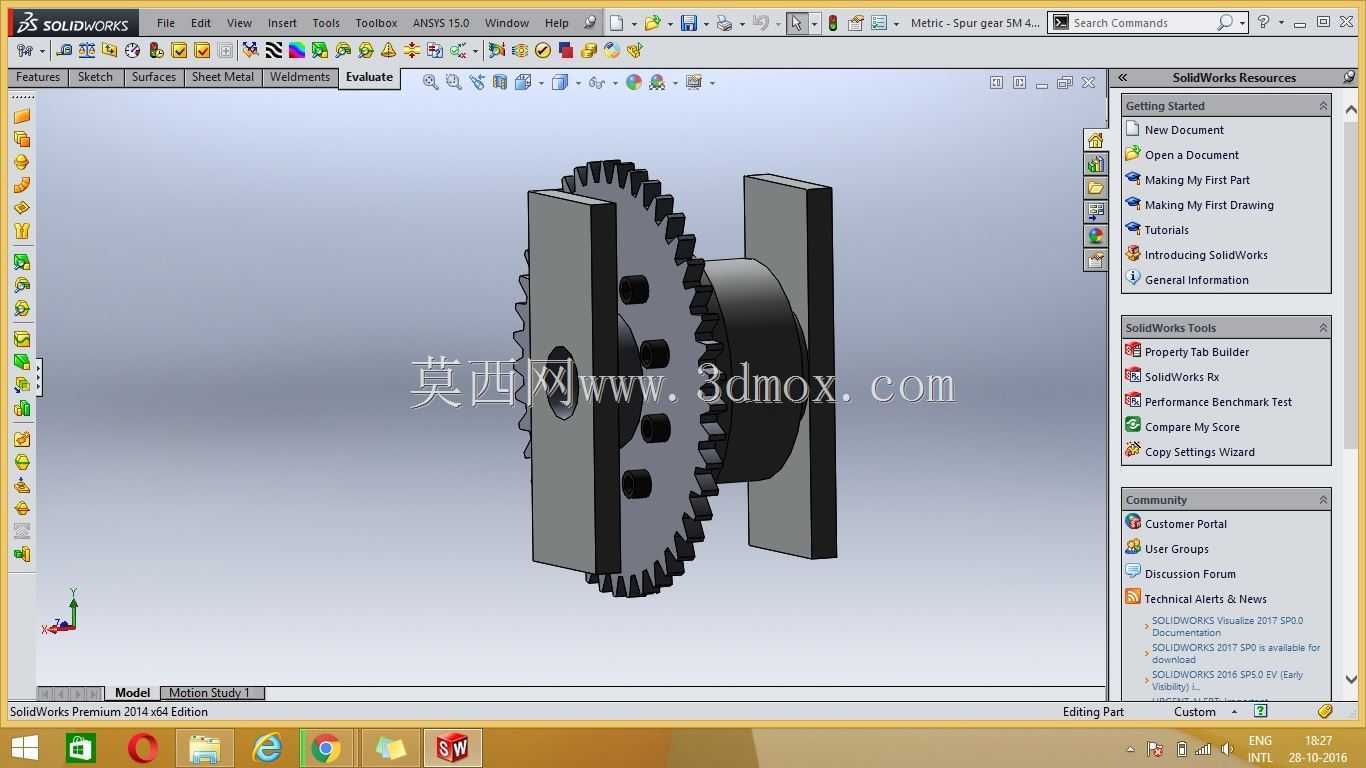

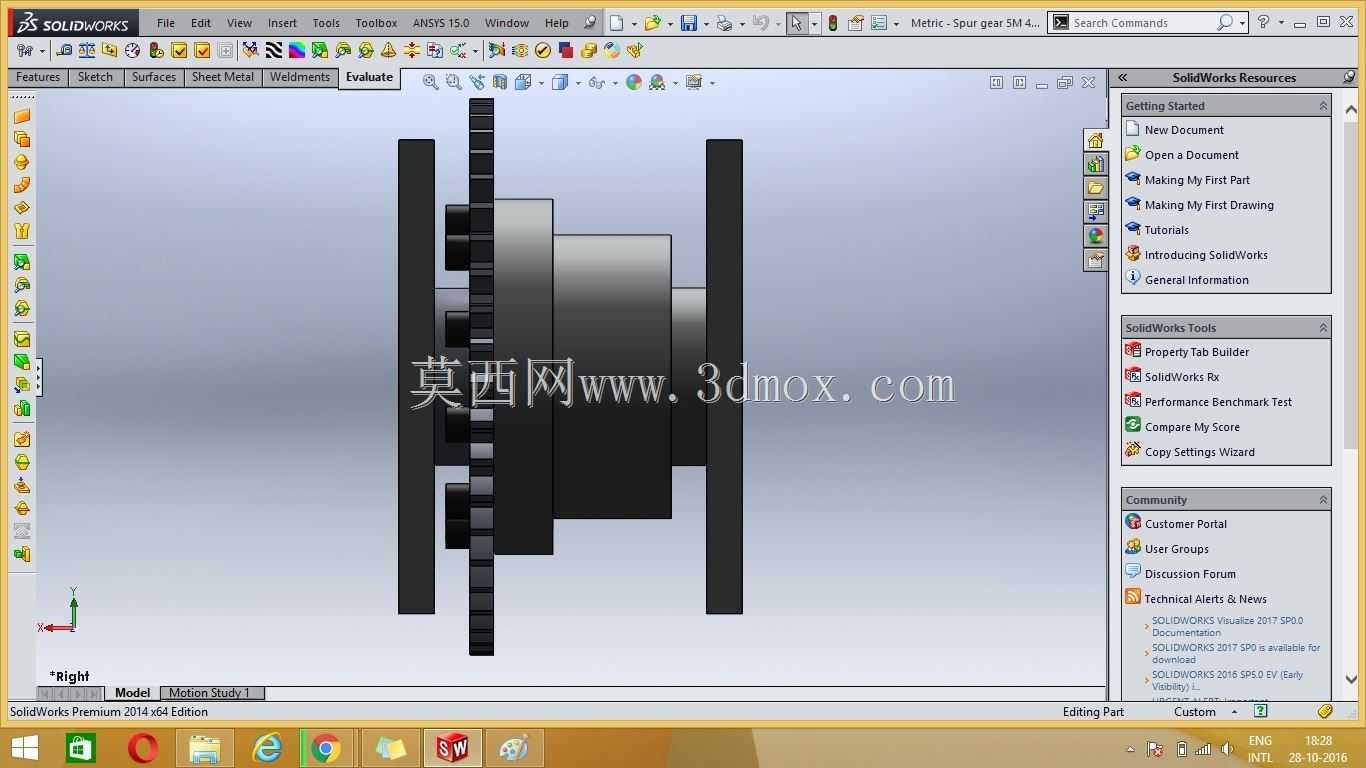

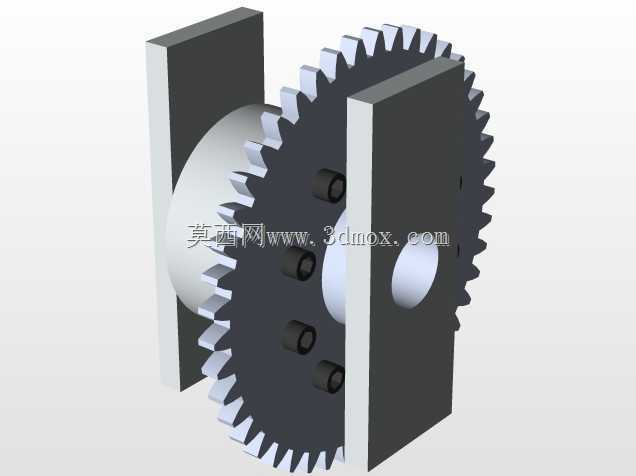

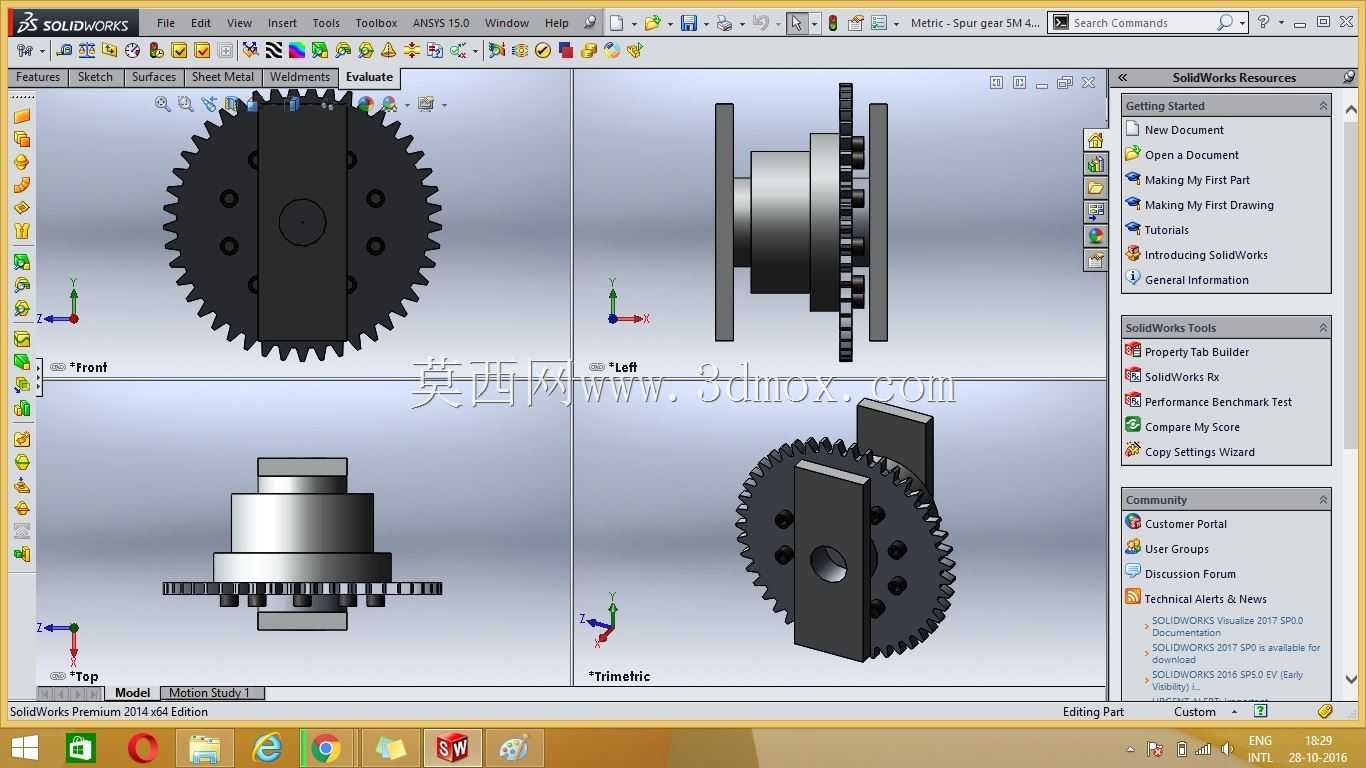

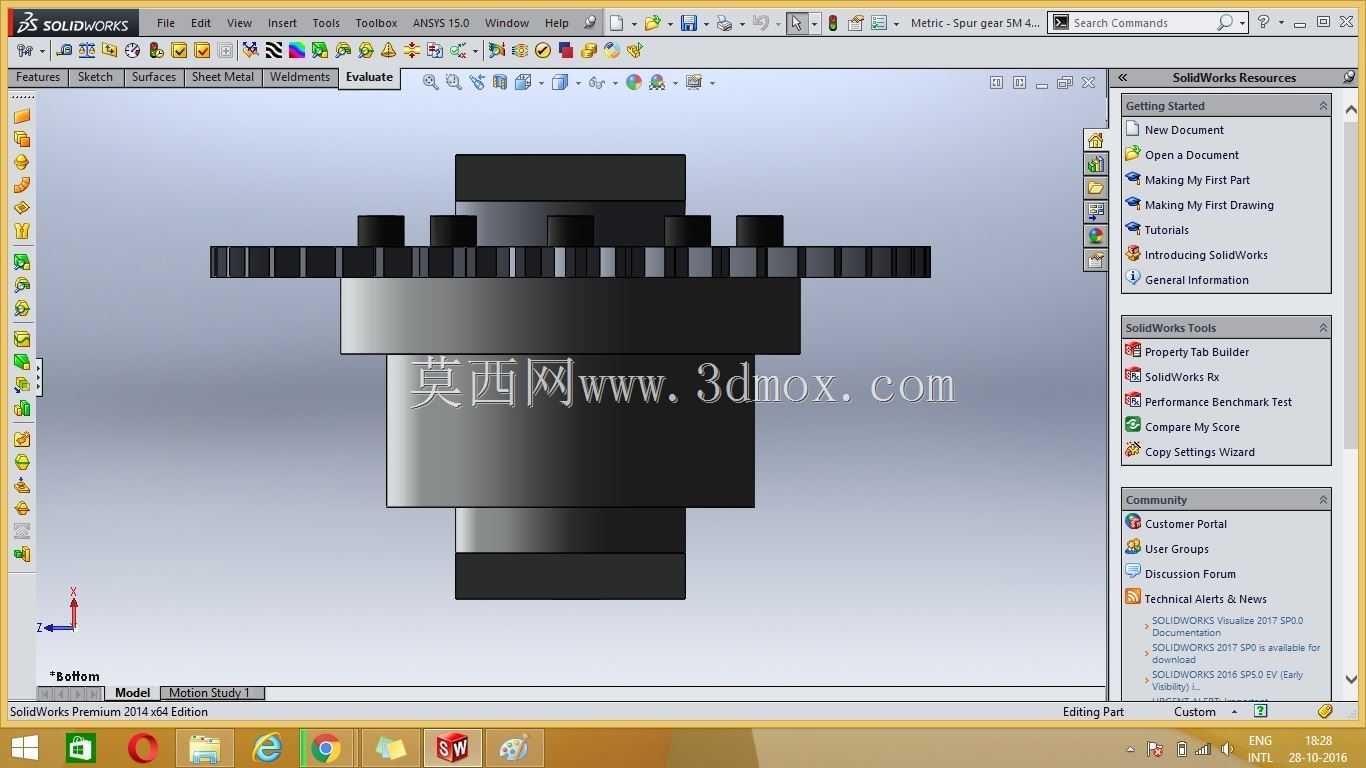

  这款45齿直齿传动构件,常应用在中小载荷的精密传动工位,比如小型输送线的动力传递、轻工设备的进给机构、台式加工设备的转速匹配单元中,作为定比传动的核心啮合件,承担动力换向、转速匹配、扭矩传递的实际作用。从结构设计来看,构件采用双侧夹板夹固齿圈的组装式结构,齿圈与中心轮毂通过周向均布的紧固件实现刚性连接,这种设计思路一方面可以在齿面出现磨损后单独更换齿圈部分,降低维护替换的成本,另一方面夹板可以对啮合过程中的齿圈形成轴向限位,避免高速运转下齿圈出现轴向窜动,影响啮合精度。中心轮毂设置有通孔结构,可直接与传动轴穿装配合,孔位可根据实际传动轴径做适配调整,轮毂与夹板之间的轴肩结构可实现安装时的轴向定位,

  无需额外加装定位套即可确定齿轮在轴上的安装位置。从安装边界来看,双侧夹板的外端面为平行安装基准面,安装时可紧贴设备的墙板支座,支座上预留的穿轴孔与轮毂通孔保持同轴度即可完成初步定位,周向的紧固件沉孔设计在夹板外侧,不会超出夹板端面,避免安装时紧固件与墙板发生干涉。齿部采用标准直齿齿形设计,45齿的齿数设置适配常用的传动比搭配,可与同模数的15齿、18齿、22齿等常规齿数齿轮形成3:1、2.5:1、2:1左右的固定传动比,满足多数常规工位的转速匹配需求。齿顶圆与齿根圆的过渡平滑,建模时严格按照渐开线齿形生成齿廓,可保证啮合过程中齿面接触均匀,减少局部应力集中带来的断齿风险。实际选型应用时,需要注意配对齿轮的模数、

  压力角与该构件保持一致,同时核算安装中心距与两齿轮的中心距公差匹配,避免中心距过大导致啮合间隙过大产生传动冲击,或是中心距过小导致卡齿、齿面过度磨损的问题。双侧夹板的厚度经过受力核算,可承受额定载荷下的轴向分力,不会在长期运转后出现夹板变形导致齿圈偏移的问题,轮毂的轴向长度适配常规墙板的安装厚度,无需额外加装隔套即可完成轴向固定。
