带挂钩拉伸弹簧精密结构设计

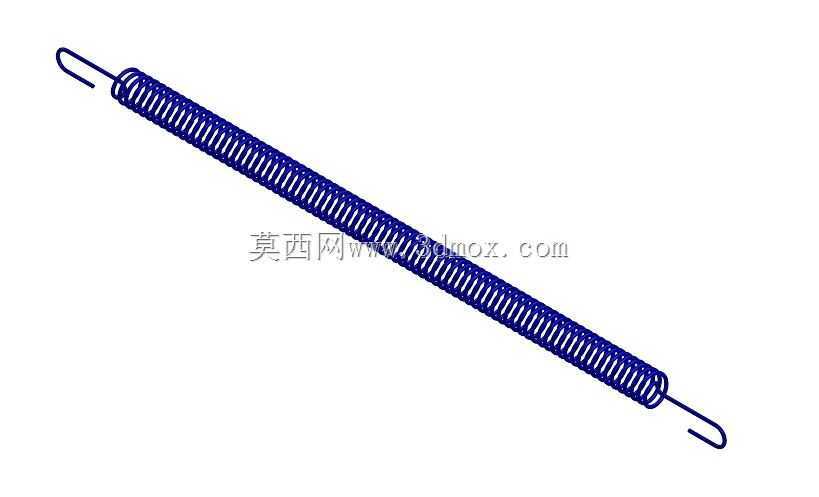

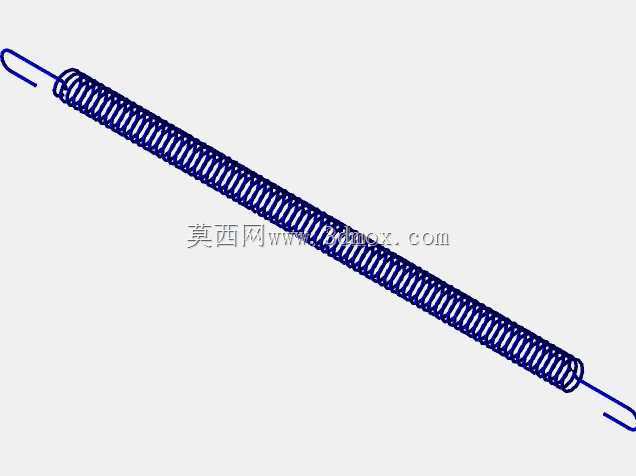

　　这类带两端挂钩的拉伸弹簧，在各类机械设备、工装夹具、家电产品、自动化输送机构里都有极广泛的应用，核心作用是在受轴向拉力时提供反向回弹力，实现部件复位、张紧、载荷缓冲、力值传递的功能。从结构设计来看，这款弹簧采用等节距密圈螺旋结构，两端一体弯折成型的挂钩直接从弹簧端部簧丝延伸而出，没有额外焊接或拼接结构，避免了连接位置的应力集中断裂风险，在反复拉伸工况下的疲劳寿命表现更稳定。簧丝的螺旋升角经过合理匹配，在自由状态下各圈簧丝紧密贴合，初始预紧力可以根据实际安装需求调整，避免空载状态下弹簧出现松晃、窜动的问题。两端挂钩的弯折弧度做了圆滑过渡处理，没有尖锐折角，安装时可以直接挂接在对应安装位的销轴、挂孔上，不需要额外配置连接紧固件，

　　装配效率更高，同时挂钩的开口尺寸经过适配设计，既保证挂接后不易松脱，又能在维护时快速拆卸更换。设计这类弹簧时，首先要明确实际工况下的最大拉伸行程、所需工作拉力、安装空间的边界尺寸，再匹配对应的簧丝直径、弹簧中径、有效圈数、自由长度参数。这款弹簧的外形为细长型螺旋结构，安装时需要保证两端挂点的同轴度，避免拉伸过程中弹簧出现偏载、侧向弯曲的情况，否则会导致局部簧丝应力过大，提前出现断裂失效。在实际选型应用中，这类弹簧常被用在柜门回弹机构、输送线张紧装置、刹车回位结构、小型设备的复位组件里，不同的使用场景对弹簧的刚度要求差异较大，建模时可以通过调整有效圈数、簧丝直径快速匹配不同的刚度需求，螺旋部分的建模需要保证簧丝路径的连续性，

　　挂钩部分的弯折曲线要和螺旋圈顺滑衔接，还原真实加工后的结构形态，避免出现建模棱角导致的应力分析误差。从安装边界来看，弹簧在最大拉伸长度下，不能超过簧丝材料的许用应力范围，同时要预留足够的伸缩空间，避免拉伸到极限位置时簧圈之间出现刚性碰撞，两端挂钩的挂接位置要做圆角处理，减少挂钩和安装件之间的磨损，长期往复运动的工况下，还可以在挂钩接触位置增加耐磨衬套，降低磨损速率，延长整体使用寿命。
