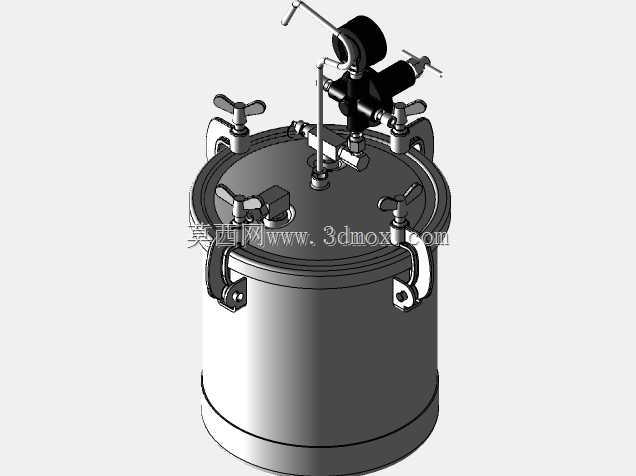

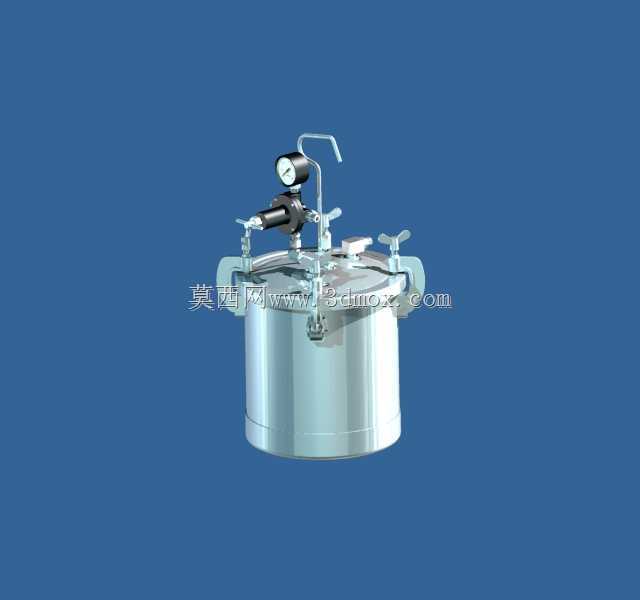

10升容量压力式喷雾储料罐体结构

　　这款10升容量的压力喷雾罐体，常配套在小型手动喷涂作业、实验室试剂雾化喷施、小批量工件表面涂覆工位中作为供料储压单元使用，区别于常规重力式供料的喷壶结构，该罐体依靠密闭腔体内的压缩空气建立稳定输出压力，能够持续为前端喷枪输送粘度范围更宽的流体介质，避免普通喷壶连续作业时压力衰减、出料不均的问题。从结构设计逻辑来看，罐体主体采用直筒型不锈钢薄壁结构，底部做圆弧过渡收底，既能够减少内部介质残留，也可以避免直角结构带来的应力集中，适配0.3-0.6MPa的常规工作压力区间，筒身上沿设计快开式压紧扣结构，搭配周向均匀分布的四个翼形锁紧把手，无需额外工具即可快速开启上盖完成加料、清洗操作，密封面嵌入耐溶剂橡胶密封圈，

　　锁紧后可保证腔体在额定压力下无泄漏。上盖集成的组件排布充分考虑现场操作的人机合理性：压力表安装在靠近操作位的斜向视角位置，作业人员无需刻意调整站位即可快速读取腔体内实时压力；调压阀紧邻压力表布置，调节旋钮的操作高度与手肘抬起高度匹配，微调压力时动作顺畅不别扭；侧边的金属弯管为提手结构，同时兼顾出料管路的走线固定功能，避免软管拖拽剐蹭周边工件。安装边界上，罐体整体外径控制在280mm范围内，总高度含上盖组件不超过350mm，底部为平整圆形接触面，可直接放置在常规工作台面使用，也可通过配套的固定卡箍安装在移动小推车、喷涂线侧挂支架上，不需要额外预留过大的安装空间。进出气、出料管路的接口全部采用标准通用气动快插规格，

　　可直接对接市面常见的压缩空气管路与喷枪进料管，不需要单独定制转换接头。在实际应用场景中，这类小型压力喷雾罐除了常规的油漆喷涂作业，也可用于脱模剂喷施、消毒雾化作业、小型零部件的润滑脂涂布工位，相比大型压力供料桶，10升的容量既能够满足单班次连续作业的储料需求，又不会因为容量过大导致换料时剩余物料浪费、清洗困难的问题，尤其适合多品种小批量的柔性作业场景。建模过程中对快开卡扣的锁紧行程、密封件的压缩量、上盖组件的装配间隙都做了还原，可直接用于结构验证、配件选型参考，也可作为小型喷涂工作站的配套组件导入整体装配方案中。
