ML8024法兰安装式异步电动机三维结构

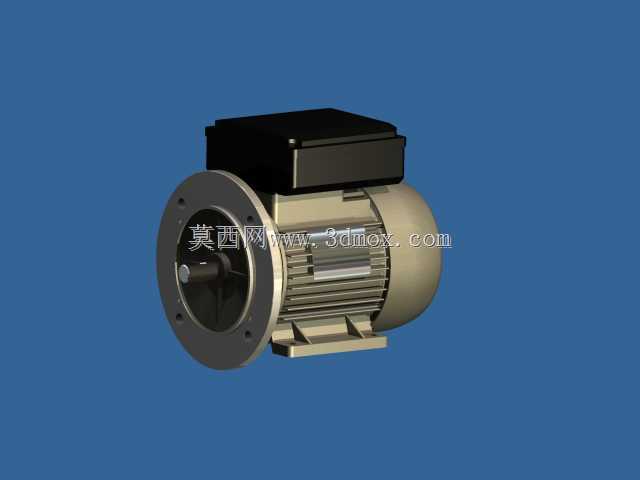

　　这款ML8024规格的电动机，是轻工输送、小型机床辅机、食品包装生产线等场景里常用的动力输出部件，日常选型中常被用来驱动小负载辊筒、小型风机、低压输送泵这类对安装空间有明确限制的设备，B5法兰安装的形式不需要额外制作卧式安装底座，直接通过端盖法兰对接设备输入端，能大幅缩减整套传动单元的轴向占用空间。从三维结构来看，模型完整还原了电机的核心构成：顶部的接线盒做了凸起的密封边设计，对应实际产品里的防水胶条安装位，现场接线时可以避免切削液、粉尘渗入接线腔；机壳部分的散热筋沿轴向均匀排布，筋高与筋间距按照80机座号的常规散热需求设计，连续额定运行时能通过流经筋片的气流带走定子产生的热量，避免绕组温升超标。输出端的法兰止口尺寸、

　　安装孔位分布完全对应行业通用的安装标准，选型对接时只要匹配设备输入端的止口公差与孔位，就能保证输出轴与从动部件的同轴度，减少运转时的径向跳动。输出轴的键槽尺寸、轴伸长度也符合对应机座号的规范，装配时可以直接选配标准规格的平键来传递扭矩，不需要二次加工轴头。尾端的风罩与机壳采用卡扣加螺栓的双重固定结构，日常维护时拆开风罩就能清理散热风叶上堆积的纤维、粉尘，避免风叶动平衡被破坏引发的整机振动。建模时对安装边界做了精准还原：法兰端面到接线盒顶部的垂直高度、机壳底部安装脚的定位尺寸、输出轴端面到法兰安装面的轴向距离，都可以直接用来做设备布局的干涉检查，在做整线三维布局时，把这个模型导入装配体，就能提前排查电机与周边护罩、管线、

　　相邻部件的空间冲突，避免实际安装时出现位置干涉。设计上也兼顾了不同安装场景的适配性，除了法兰端的安装孔，机壳下部的安装脚也预留了标准螺栓孔，既可以做立式法兰安装，也能转换为卧式底脚安装，适配不同设备的安装姿态需求。定子腔与端盖的配合止口、轴承室的位置都做了结构还原，做电机拆解维修模拟、传动结构教学演示时，这个模型也能清晰展示各部件的装配关系，帮助设计人员快速理解小功率异步电机的结构逻辑。
