11KV高压三伞裙棒形绝缘构件

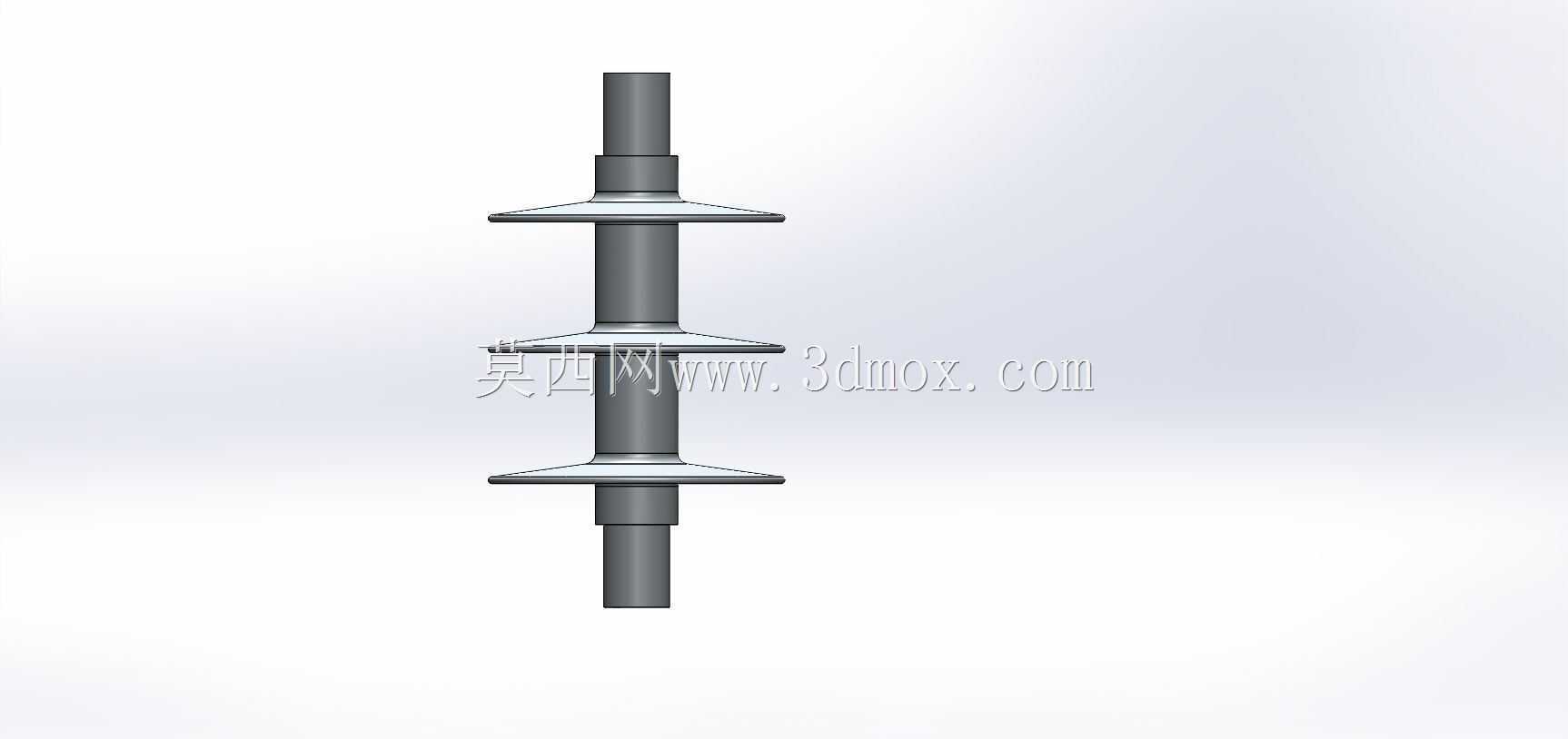

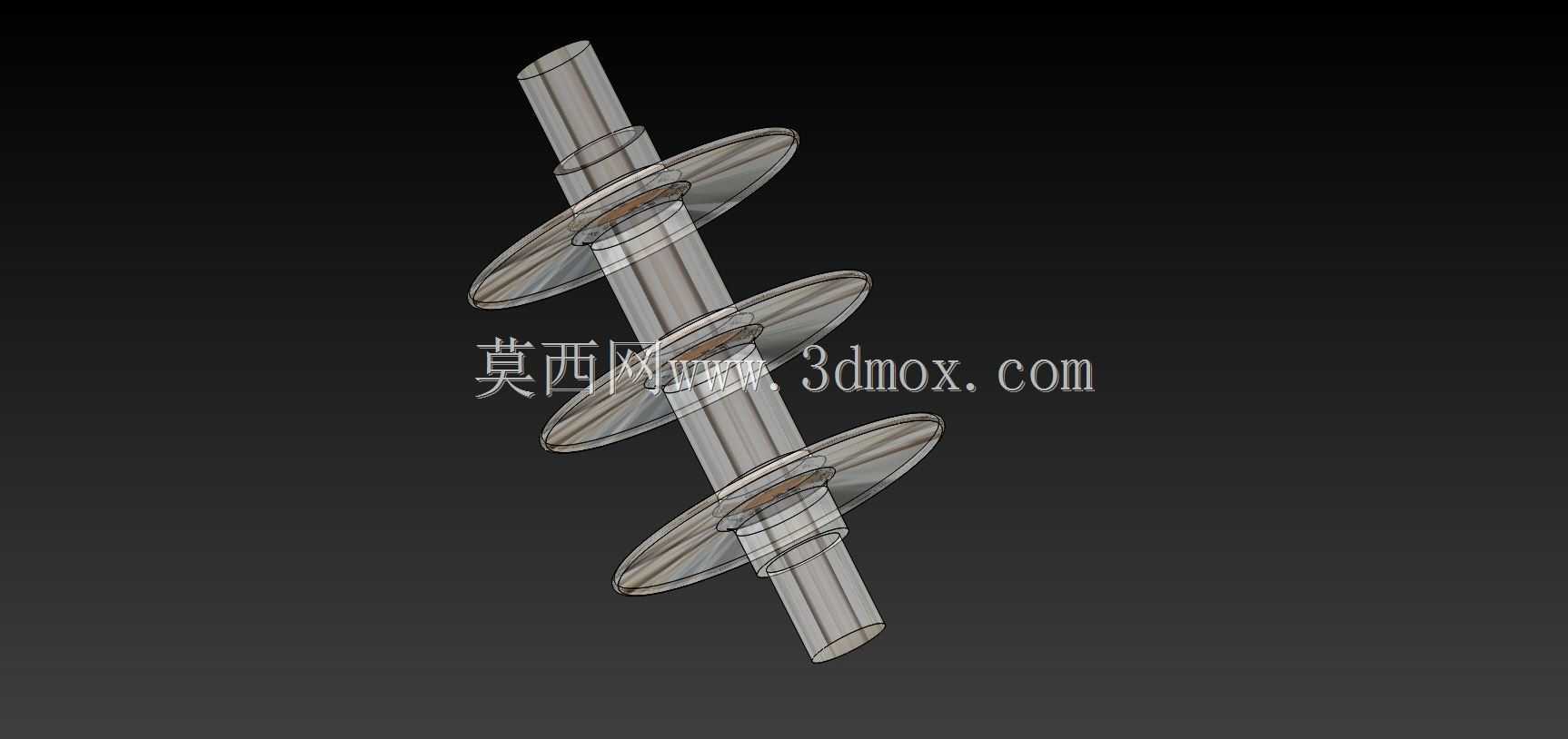

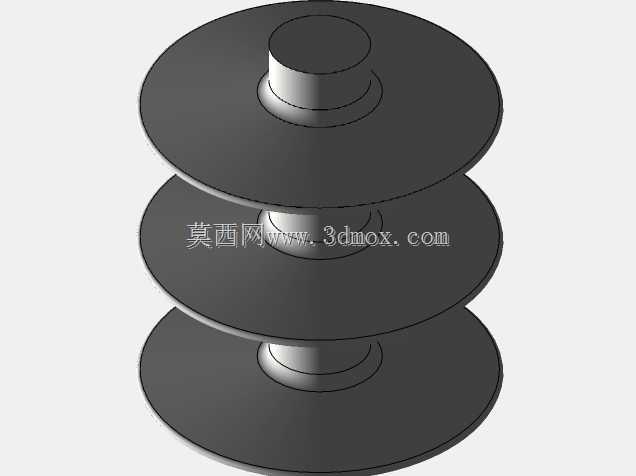

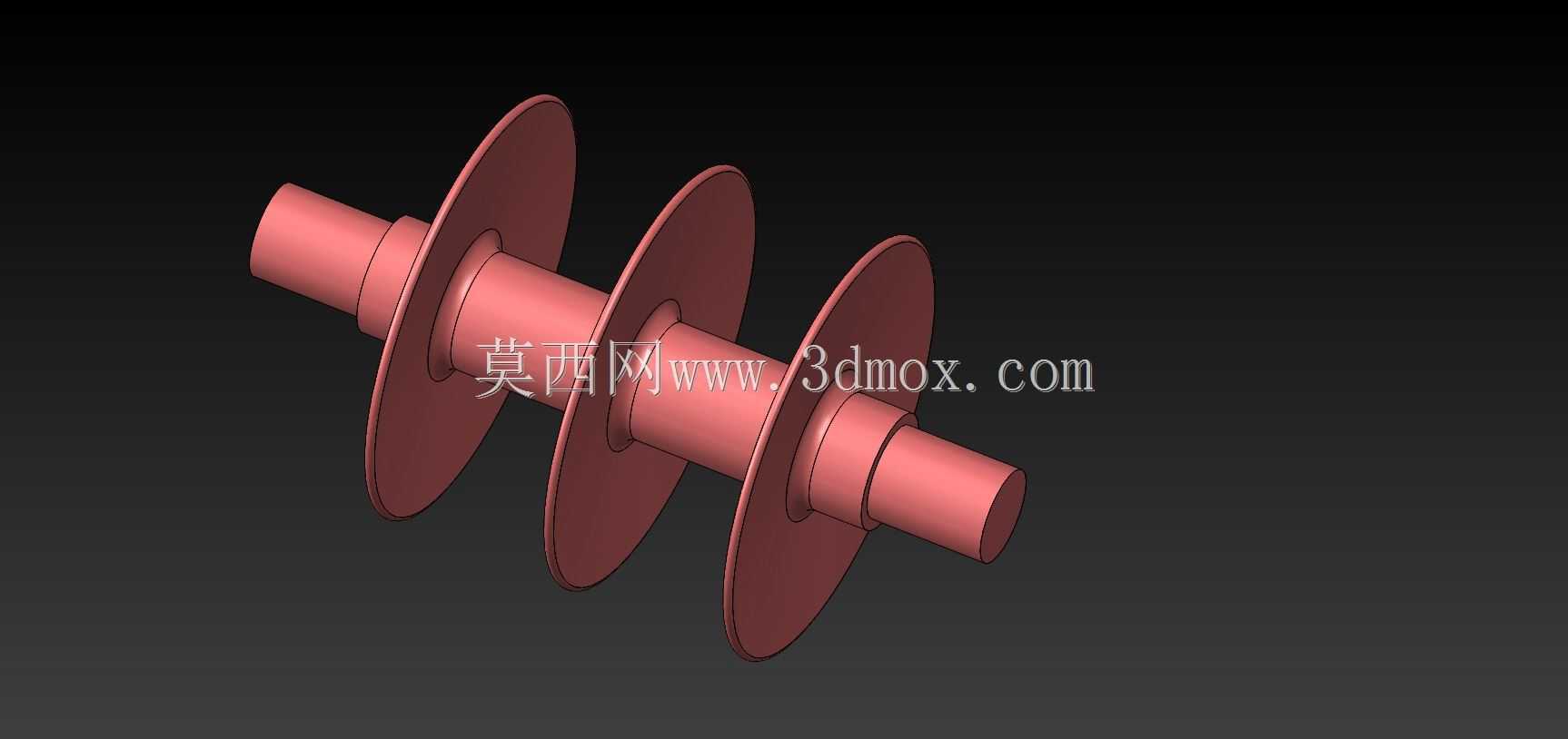

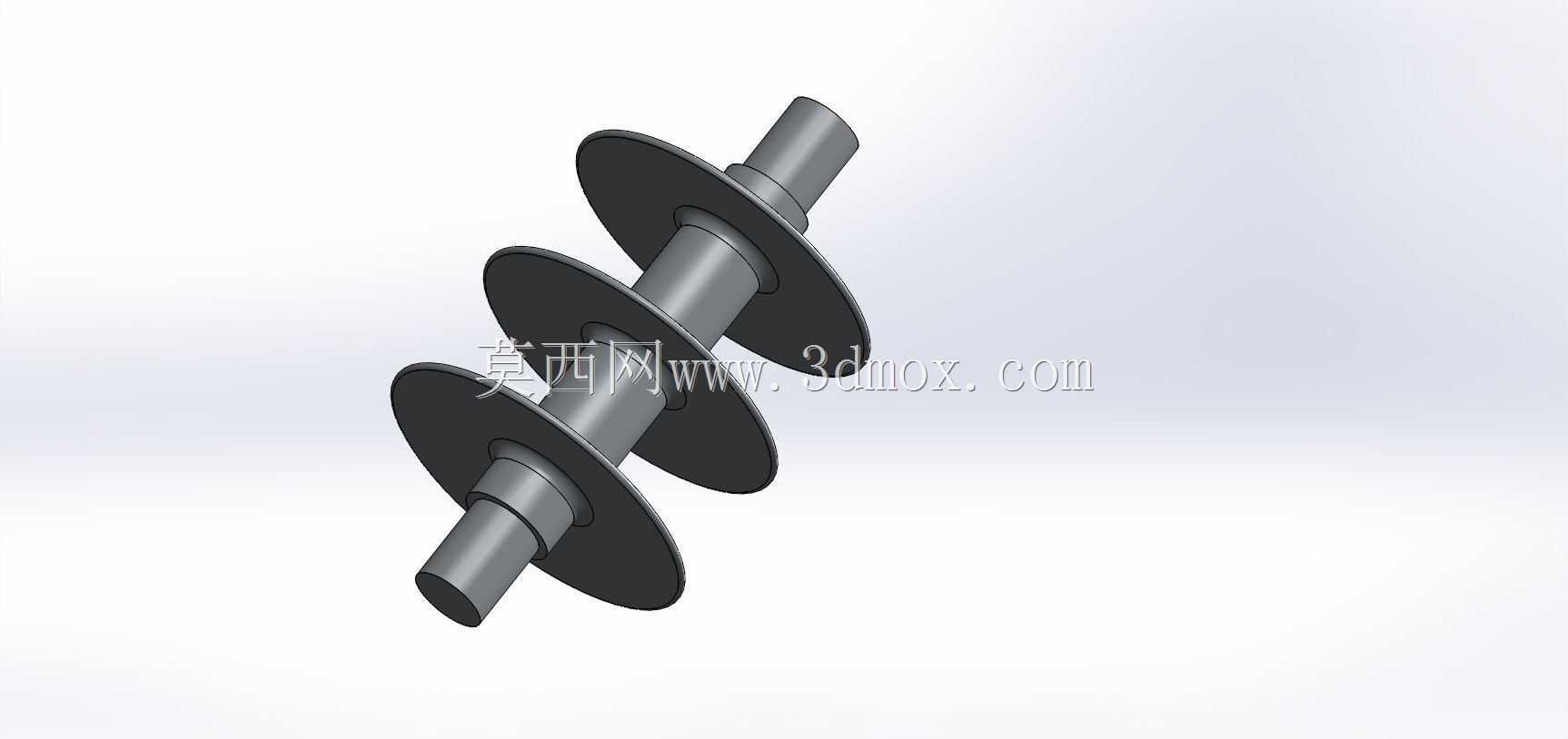

　　这款11KV电压等级的绝缘构件，主要应用于10kV架空配电线路、户外柱上变台、高压开关柜进出线端的带电导体与接地构件之间的绝缘隔离场景，是输配电网络中承担电气绝缘与机械固定双重作用的核心配件。从结构设计来看，整体采用同轴对称的棒形主体搭配三层等径伞裙的布局，中间的圆柱形芯体是承担机械载荷的主体结构，两端的圆柱段为安装配合位，可直接嵌套进配套的金属连接金具内，配合环氧胶装工艺完成固定，安装时无需额外加工异形配合面，适配行业通用的金具安装尺寸，能直接替换同规格的传统瓷质绝缘子。三层伞裙的设计并非随意排布，相邻伞裙的伸出长度、伞间间距都经过爬电距离核算，在11KV额定工作电压下，即便遇到南方梅雨季节的持续高湿、沿海区域的盐雾附着、

　　北方春季的浮尘沉积工况，伞裙的下表面棱边也能阻断连续水膜的形成，避免沿面闪络故障的发生，同时伞裙的倾斜角度设置为15度，降雨时可借助水流自然冲刷伞面附着的浮尘，减少日常运维的清扫频次。不同于传统瓷质绝缘子的脆性材质特性，该结构的三维建模过程中，所有过渡位置均采用R2以上的圆角过渡，没有尖锐棱角，既避免了生产脱模时的应力集中问题，也能减少运行过程中局部电场畸变引发的电晕损耗。建模时特意将两端安装段的同轴度公差控制在0.1mm以内，保证安装后芯体不会出现偏斜，避免长期承受导线拉力时出现附加弯矩，延长构件的实际使用寿命。从安装边界来看，两端安装位的直径、有效插入深度都匹配10kV线路通用的悬式、支柱安装金具参数，不需要单独定制配套连接件，

　　现场施工时可直接完成装配，整体结构没有易损的薄壁部位，运输过程中也不会因为轻微磕碰出现裂纹、缺损，相比传统瓷件的抗冲击性能有明显提升。在实际线路运行中，这类绝缘构件除了要承担相间、相对地的绝缘隔离作用，还要承受导线的垂直载荷、水平风偏带来的拉力，以及温差变化带来的结构应力，因此建模时芯体的直径、伞裙的厚度都经过力学仿真校核，在额定载荷下不会出现弯曲变形，伞裙与芯体的连接位置采用一体化结构设计，不存在胶装缝隙，避免了潮气侵入内部引发的绝缘性能下降问题。
