石材抛光机配套异形凸轮结构件

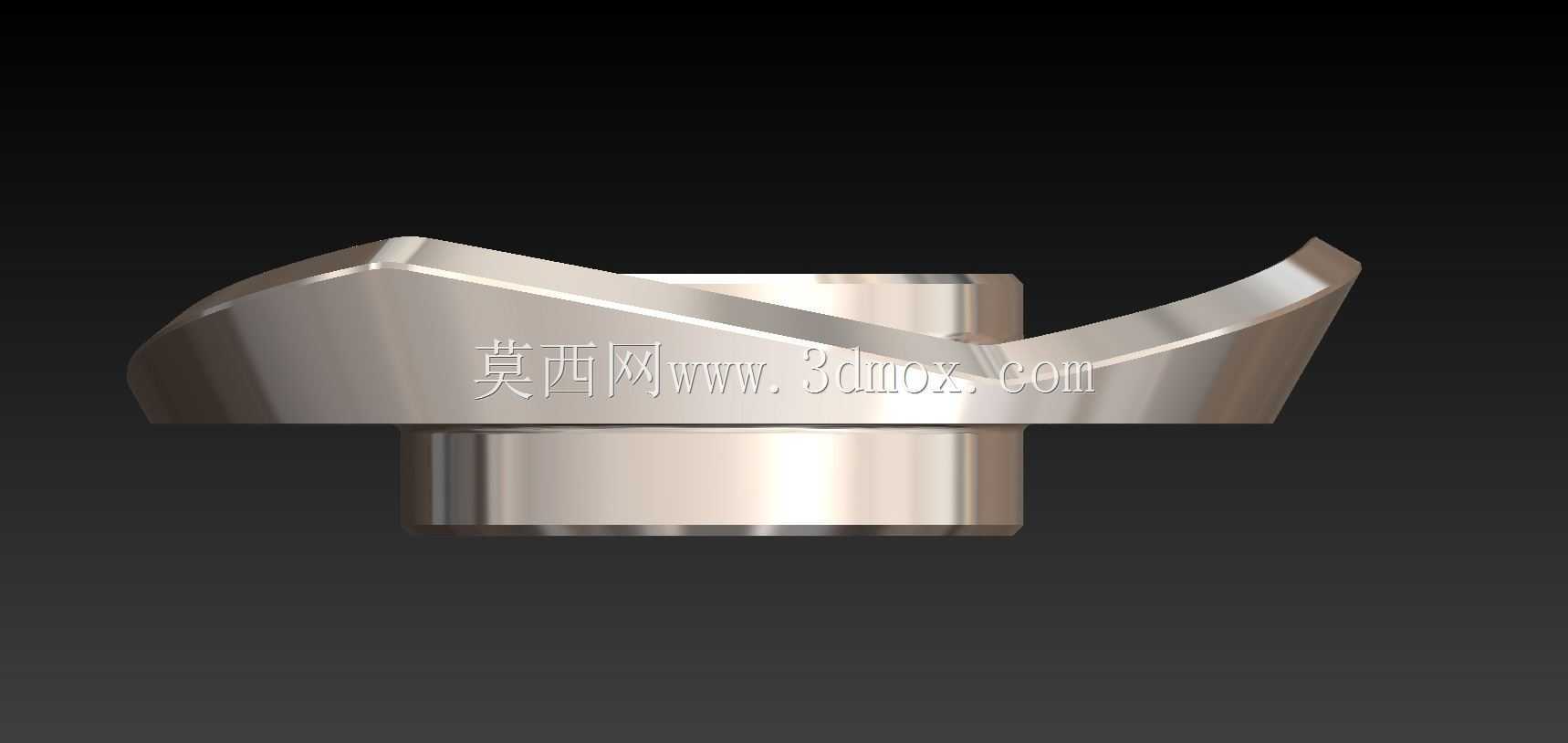

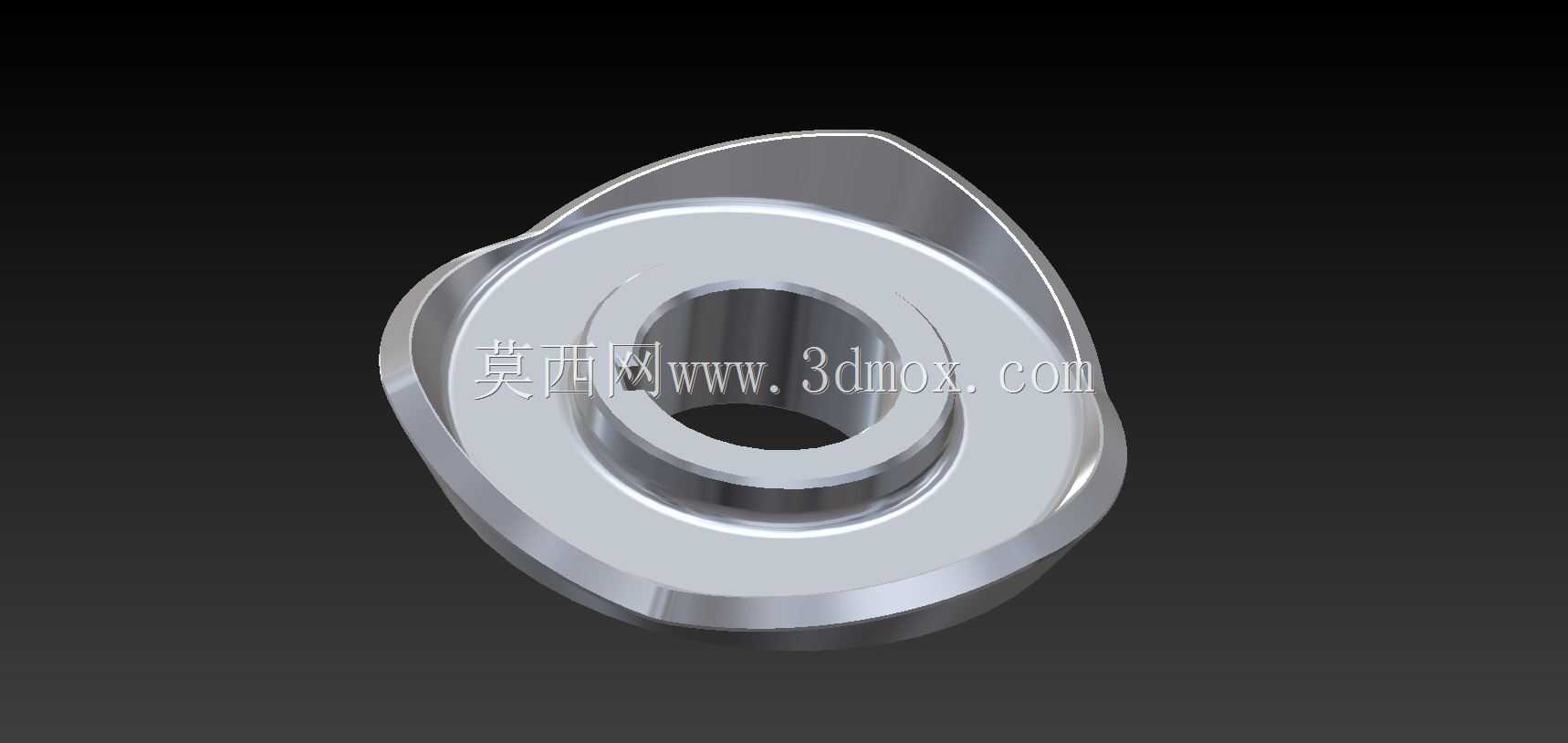

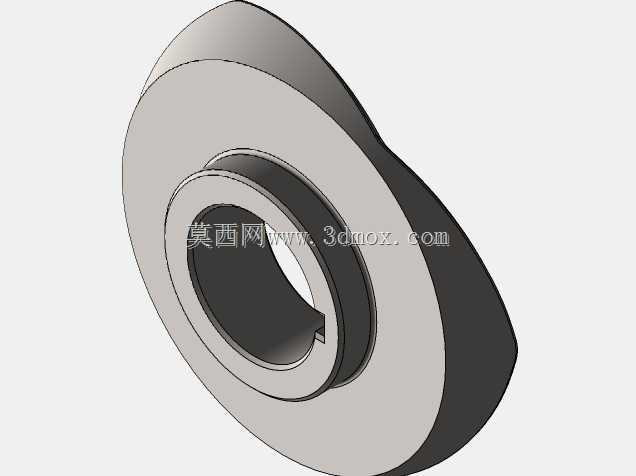

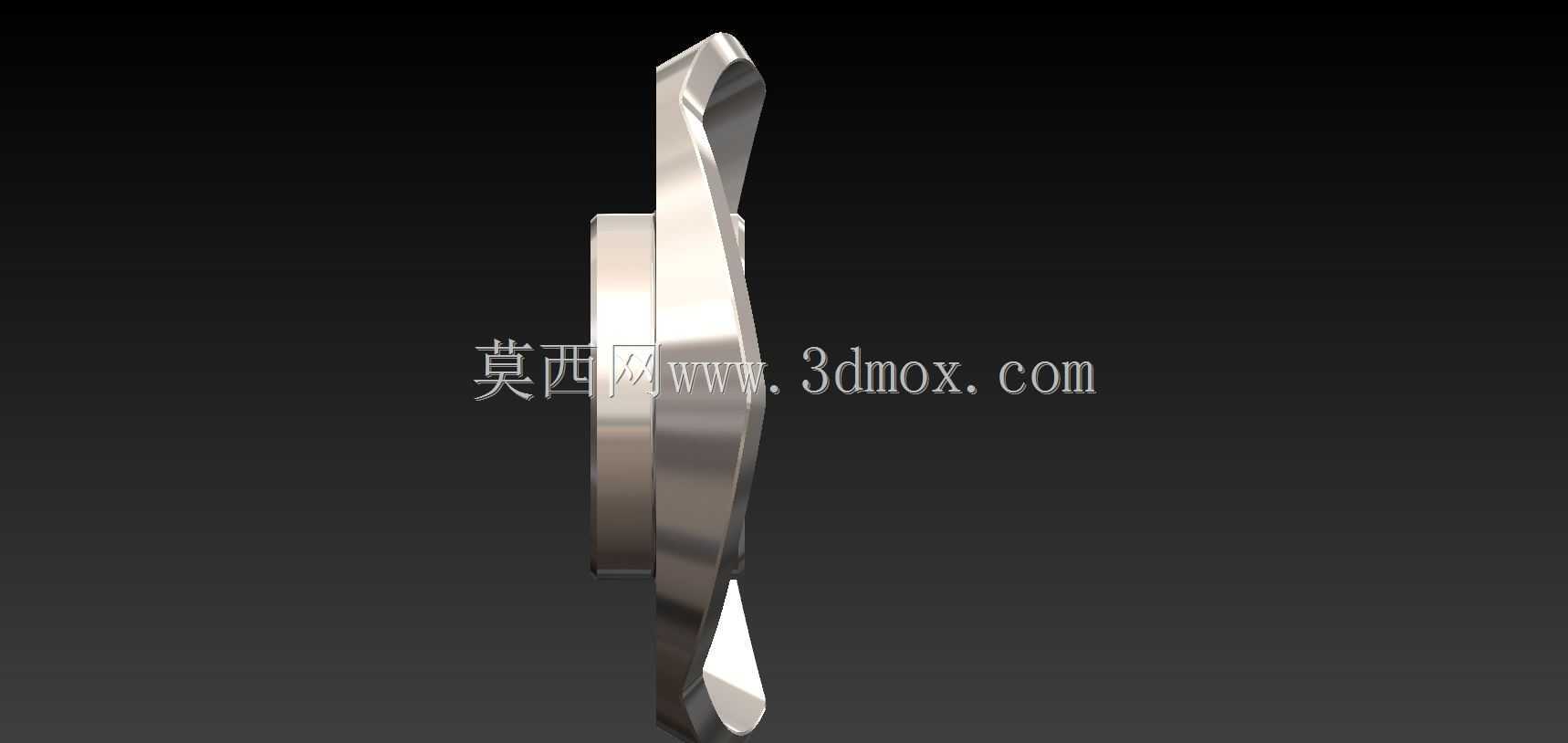

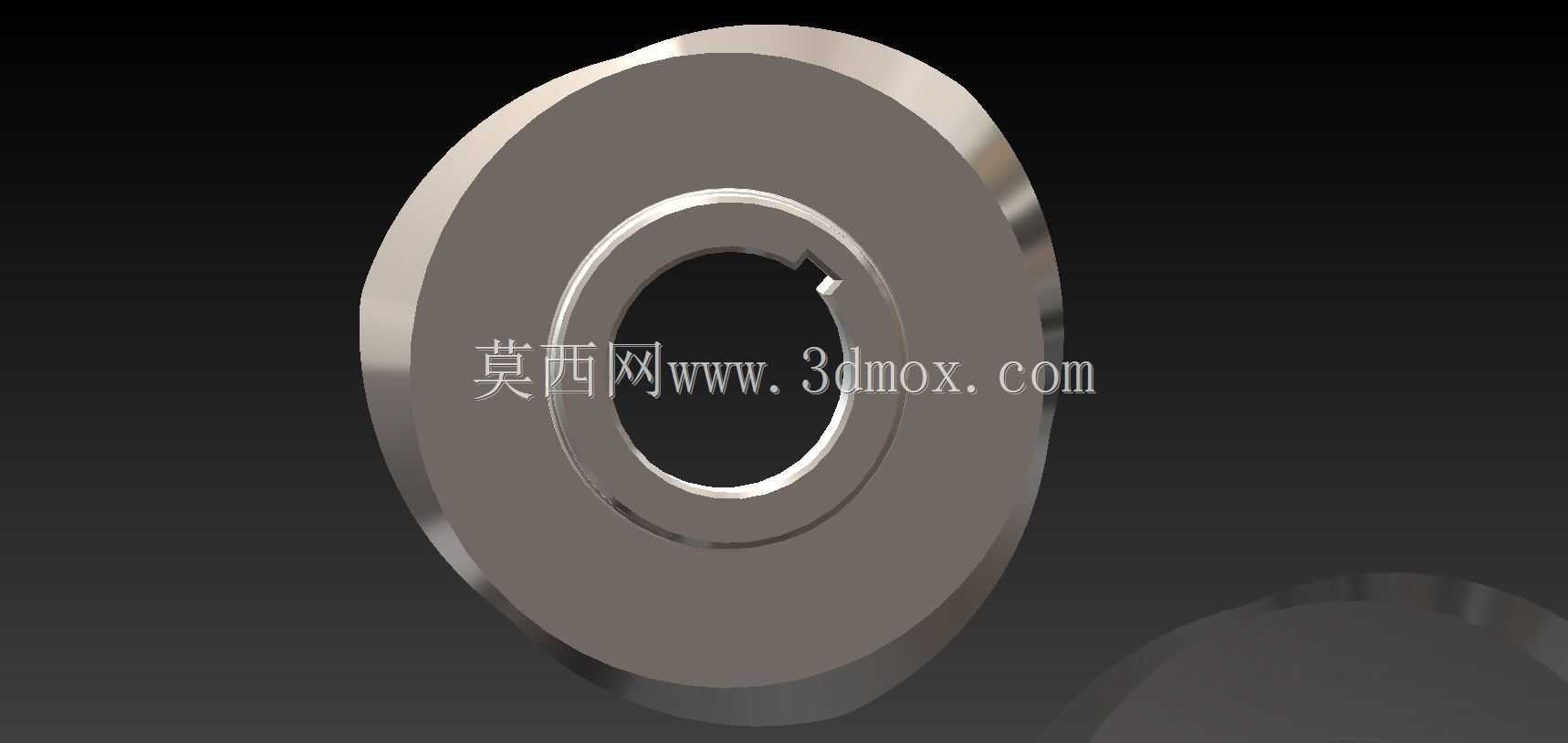

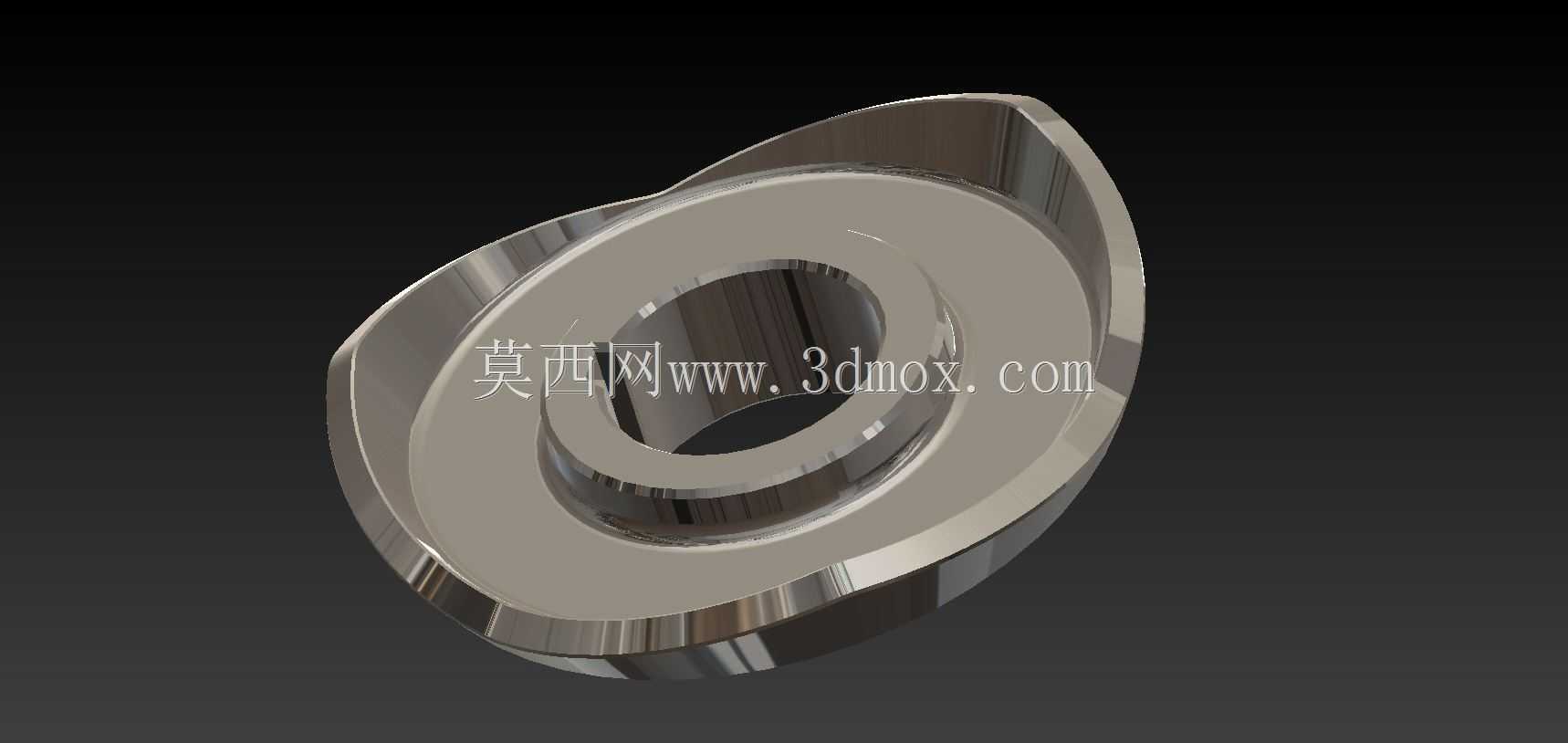

　　这款凸轮构件是石材表面抛光设备的核心传动执行部件，在石材连续抛光生产线中，承担着驱动抛光磨头做规律往复进给、配合磨盘压力调整实现石材表面均匀磨削抛光的作用，直接决定了抛光后石材板面的平整度、光泽均匀度，避免出现局部过抛、漏抛的加工缺陷。从结构设计来看，该凸轮采用盘式异形轮廓设计，中心设置阶梯式安装通孔，大直径端面作为轴向定位基准面，可直接套入设备的凸轮安装主轴，通过轴肩与端盖配合完成轴向锁紧，无需额外设计复杂的定位工装，安装时只需保证凸轮基准端面与主轴轴线的垂直度公差控制在0.02mm以内，即可保证传动过程的平稳性，不会出现运行抖动的问题。凸轮的外轮廓曲线是整个零件的设计核心，曲线段根据抛光磨头的进给行程、

　　往复频率做了等加速等减速修正，避免磨头在行程换向位置出现刚性冲击，降低设备运行时的噪音与传动副磨损，轮廓表面做了加厚处理，在长期与从动滚子接触摩擦的工况下，能保证足够的耐磨寿命，减少设备维护更换的频次。在安装边界上，该凸轮的径向最大轮廓尺寸适配常规中小型石材抛光机的磨头摆臂安装空间，中心孔的孔径匹配行业通用的凸轮安装轴径，无需对现有设备的安装机架做额外改造即可直接替换原有磨损的凸轮构件，适配性较强。设计过程中充分考虑了石材加工车间多粉尘、高湿度的恶劣工况，整体结构无狭长积屑沟槽，日常维护时只需定期清理轮廓表面附着的石粉残渣，加注润滑脂即可保证长期稳定运行，不会出现石粉卡滞导致的传动失效问题。

　　凸轮的阶梯孔结构同时兼顾了减重与安装刚性需求，较薄的轮毂部分在保证足够支撑强度的前提下降低了零件整体重量，减少主轴转动时的惯量负载，降低驱动电机的功率损耗，让设备启停过程更平稳，不会因为惯量过大导致电机过载或者传动皮带打滑。
