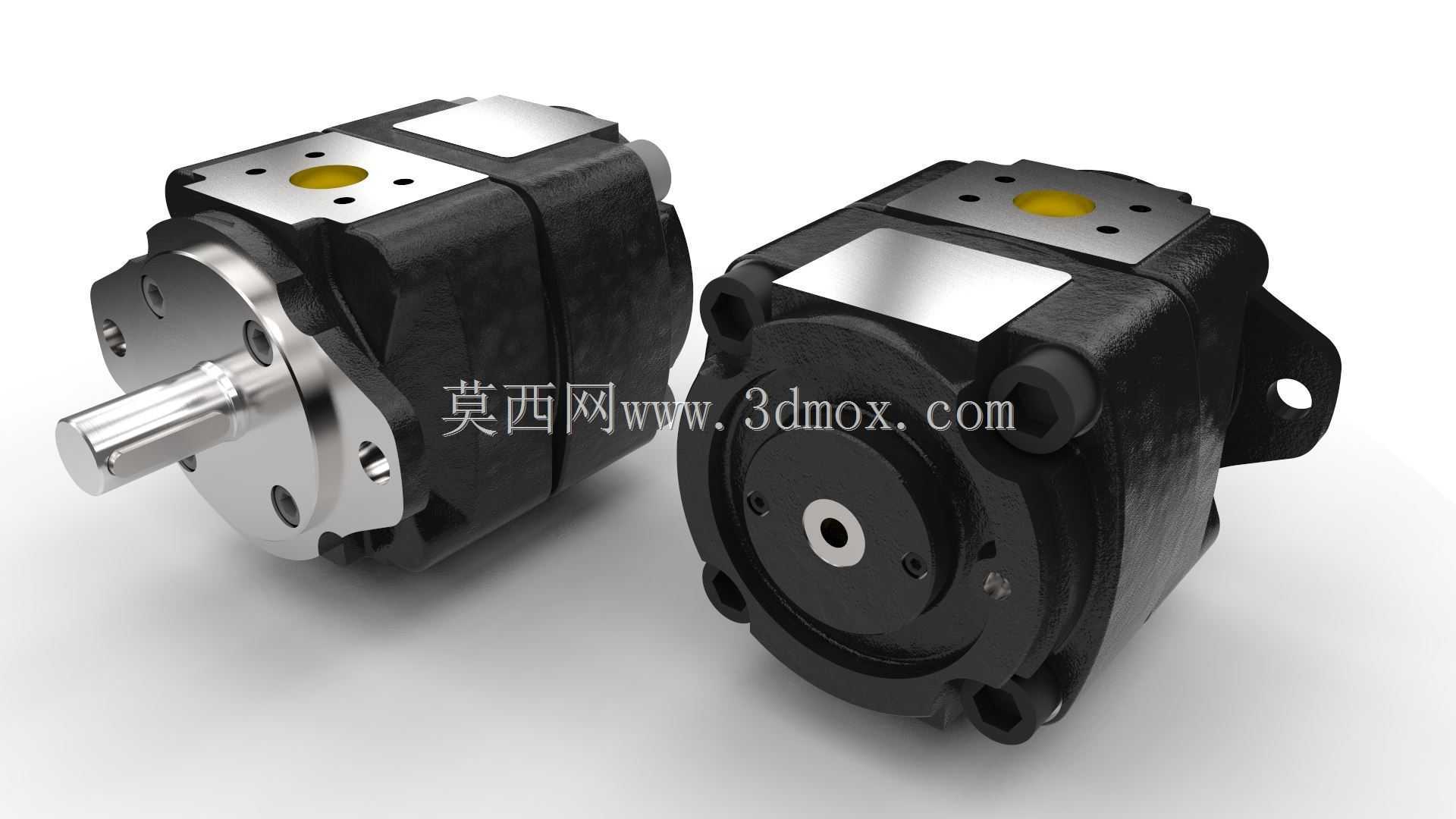

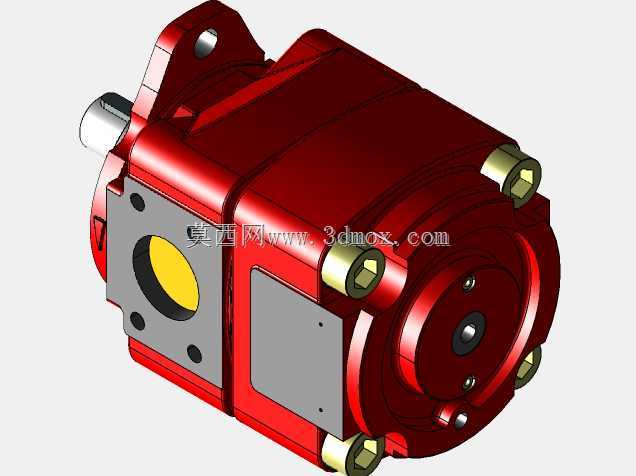

Bucher品牌QXEH52R06型内啮合齿轮泵结构

　　这款内啮合齿轮泵是液压系统里常用的动力输出元件，在机床液压站、工程机械液压回路、注塑机锁模供油系统、冶金设备的静压润滑回路里都有广泛应用，核心作用是把原动机输入的机械能转化为液压油的压力能，为整个液压回路提供稳定压力的流量输出，相比外啮合齿轮泵，它的流量脉动更小、工作噪音更低，对高粘度液压介质的适应性更强，适合中高压工况下的长期连续运行。从结构设计来看，这款泵采用内齿圈与小齿轮偏心布置的结构，中间配设月牙形隔板将吸油腔与压油腔分隔开，吸油口设置在泵体侧面的法兰安装面上，采用多螺栓孔定位的法兰接口，进油通径匹配大流量供油需求，避免吸油阻力过大产生气蚀；压油口同样采用法兰式连接，端面的密封槽设计可适配O型圈密封，

　　杜绝高压工况下的渗漏问题。泵的输入轴采用伸出式圆柱轴结构，轴端设置平键槽用于和电机或减速机输出轴连接传递扭矩，轴伸处配置组合式密封结构，既有防止液压油外泄的骨架油封，也有阻挡外界粉尘杂质进入泵腔的防尘密封，适配工业车间多粉尘的复杂工况。泵体采用高强度铸铁材质，外壳做了发黑防锈处理，两个安装脚设置在泵体尾部，带定位销孔与螺栓过孔，安装时可通过定位销保证泵与原动机的同轴度，避免轴承受偏载导致的早期磨损。从安装边界来看，这款泵的轴向总长、径向最大尺寸都经过紧凑化设计，在同排量的内齿轮泵里占用安装空间更小，进出油口的中心距、安装脚的孔位间距都符合行业通用安装尺寸规范，可直接替换同规格的其他品牌同型号产品，不需要对原有安装基座做额外改造。

　　内部的齿轮采用高精度磨齿加工，齿形经过修形处理，啮合过程中困油区的容积变化更平缓，能有效降低困油带来的振动与噪音，内齿圈与泵体之间采用间隙补偿结构，高压工况下可自动补偿端面磨损带来的间隙增大，长期使用后容积效率下降幅度更小，能维持稳定的输出流量。泵的端盖与泵体之间采用定位销定位，螺栓按规定扭矩紧固后可保证各配合面的平面度要求，内部的滑动轴承采用带油槽的铜合金材质，工作过程中压力油可进入油槽对轴承进行润滑，不需要额外配置润滑管路，维护成本更低。
