可调式搭扣型多用途快速夹紧钳结构

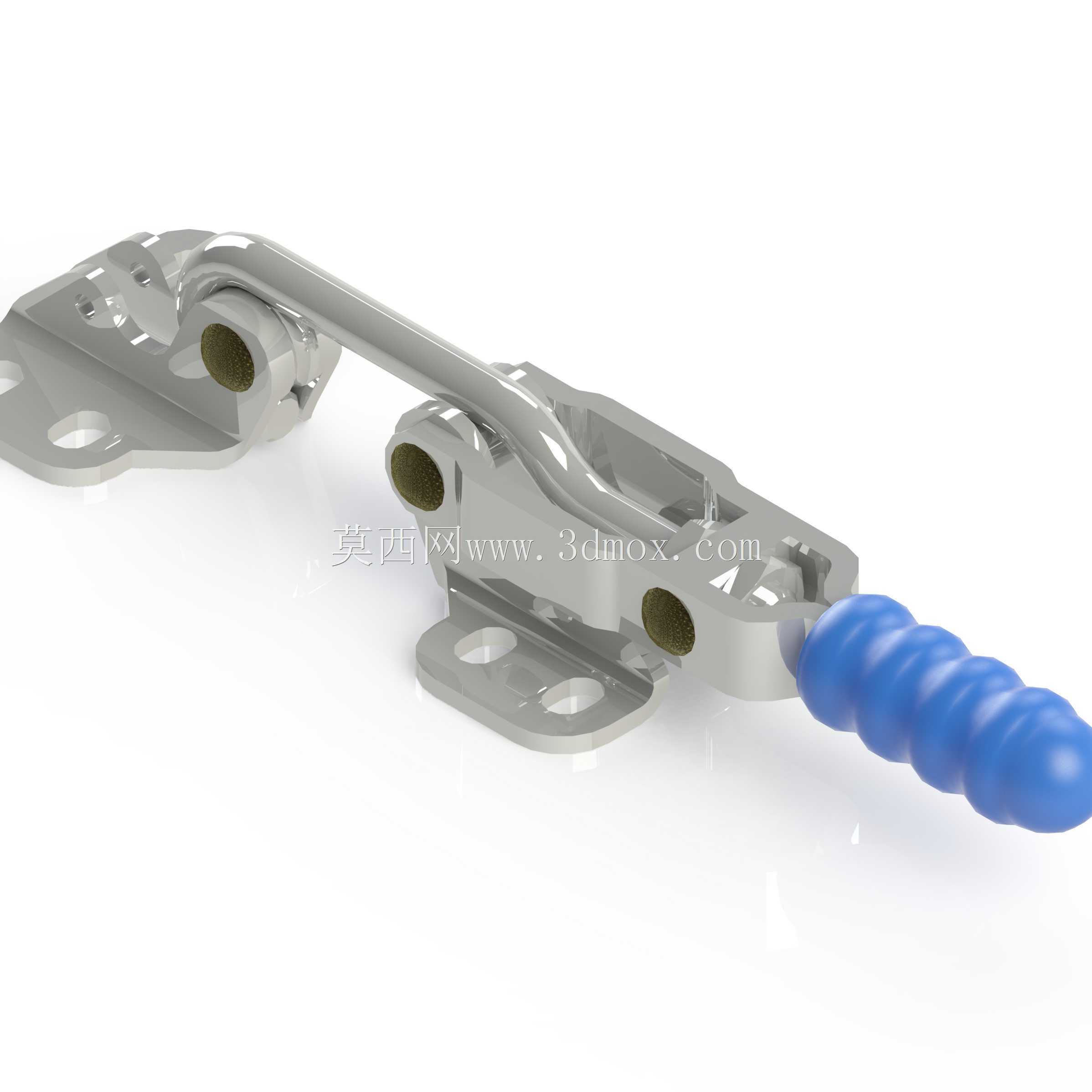

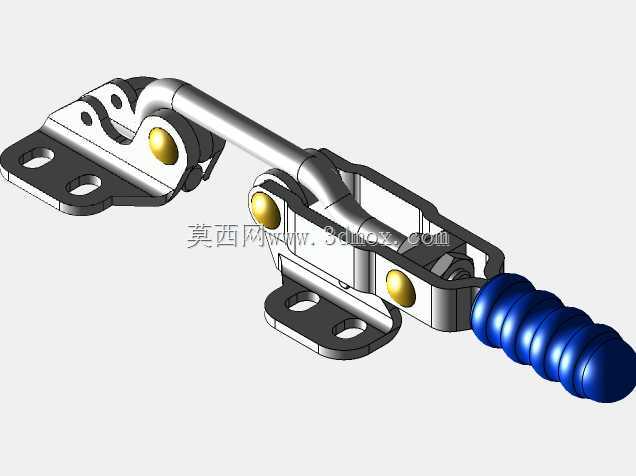

　　这类搭扣式夹紧结构在工装治具、箱体密封、小型设备舱门快锁场景中应用极广，区别于传统螺栓压紧的繁琐操作，它可以通过单次扳动手柄完成快速锁紧与释放，在需要频繁开合的工位上能大幅降低操作耗时。从结构设计来看，主体采用冲压成型的金属基座与联动连杆，基座上预留的两个沉头安装孔可直接通过螺栓固定在安装基准面上，安装时需要注意基座与被压紧件的相对位置，保证锁钩勾合后压紧行程处于有效区间，避免出现锁止虚位或者过压导致结构变形的问题。手柄部分包覆的防滑塑胶套，一方面是增加操作时的摩擦力，避免带油污的手部操作打滑，另一方面也能在频繁扳动时减少对手部的硌压，适配车间长时间作业的操作需求。联动连杆的铰接点都做了衬套镶嵌设计，能减少反复开合过程中的铰接磨损，

　　延长整体结构的使用寿命，锁钩部分的可调结构可以根据被压紧件的厚度差异调整勾合距离，适配不同厚度的法兰边、舱门边框的压紧需求，调整时只需要旋转锁钩端的调节螺母，就能改变锁合的有效行程，调整到位后通过锁紧螺母防松，避免设备运行振动导致锁止位置偏移。在实际选型应用中，需要先核算被压紧件需要的预紧力，这类结构的压紧力来自手柄扳动到死点位置后的过中心锁止特性，一旦越过连杆的死点位置，就算受到外部振动影响也不会自行松脱，这也是它能在振动工况的设备上使用的核心原因。安装边界方面，基座的安装孔距需要和设备预设的安装位匹配，锁合状态下整体的外伸尺寸要考虑周边部件的干涉问题，尤其是手柄扳动的活动行程范围内，不能布置其他管线或者突出结构，

　　避免操作时出现磕碰。在三维建模过程中，这类结构需要重点验证连杆铰接的运动行程，模拟扳动手柄全过程中各部件的运动干涉情况，同时要校核过中心锁止点的位置是否合理，保证锁止后有足够的预紧余量，释放时扳动力度处于操作人员可轻松操作的区间，不会出现锁死之后难以掰开的问题。另外金属基座的折弯处做了圆角过渡处理，避免应力集中导致长期受力后出现折弯断裂的问题，所有铰接孔的同轴度公差需要严格控制，否则会出现扳动卡滞、锁止不顺的情况，实际生产中基座一般采用冷轧钢板冲压后做镀锌或者喷塑处理，提升防锈能力，适配车间潮湿或者多切削液的使用环境。
