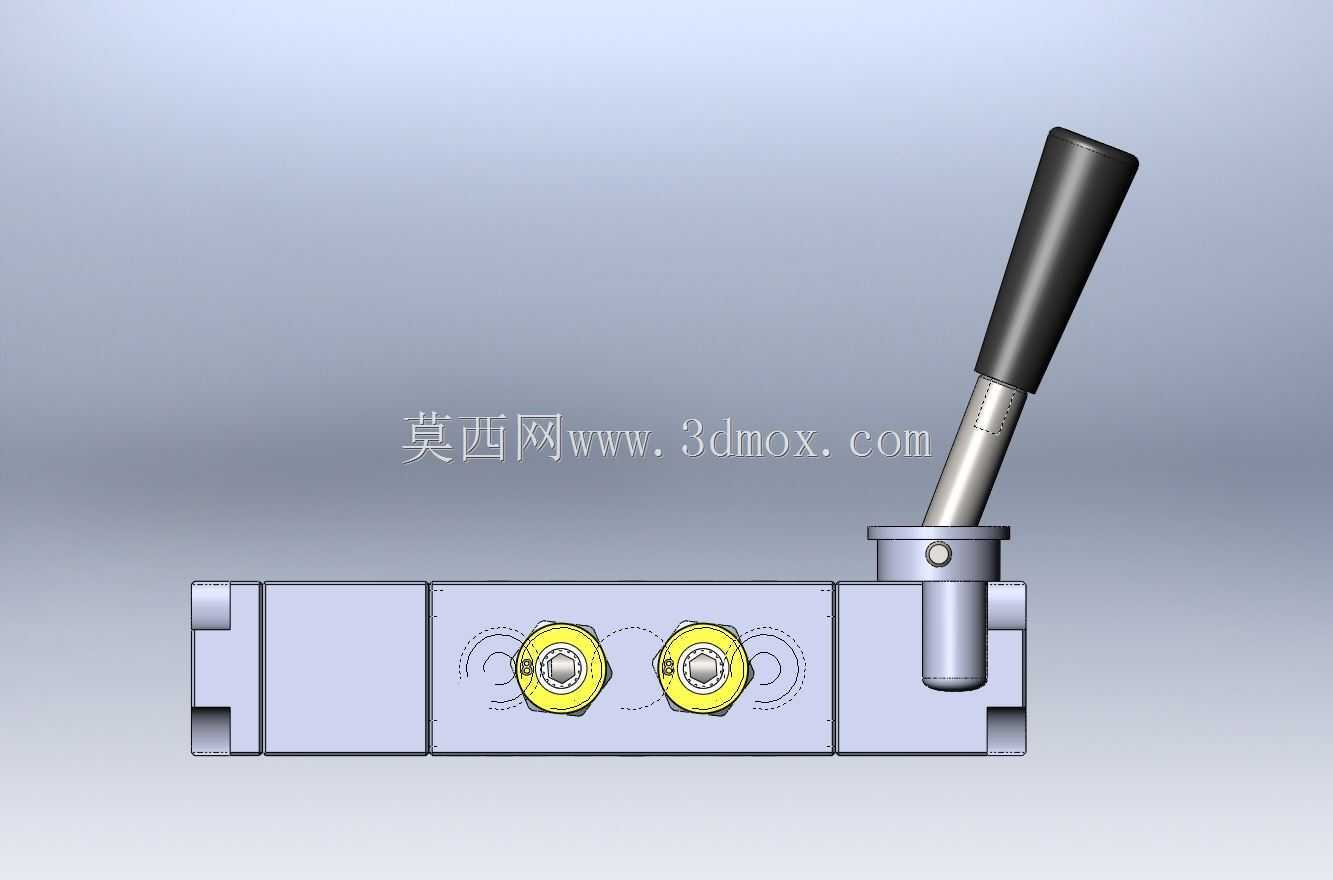

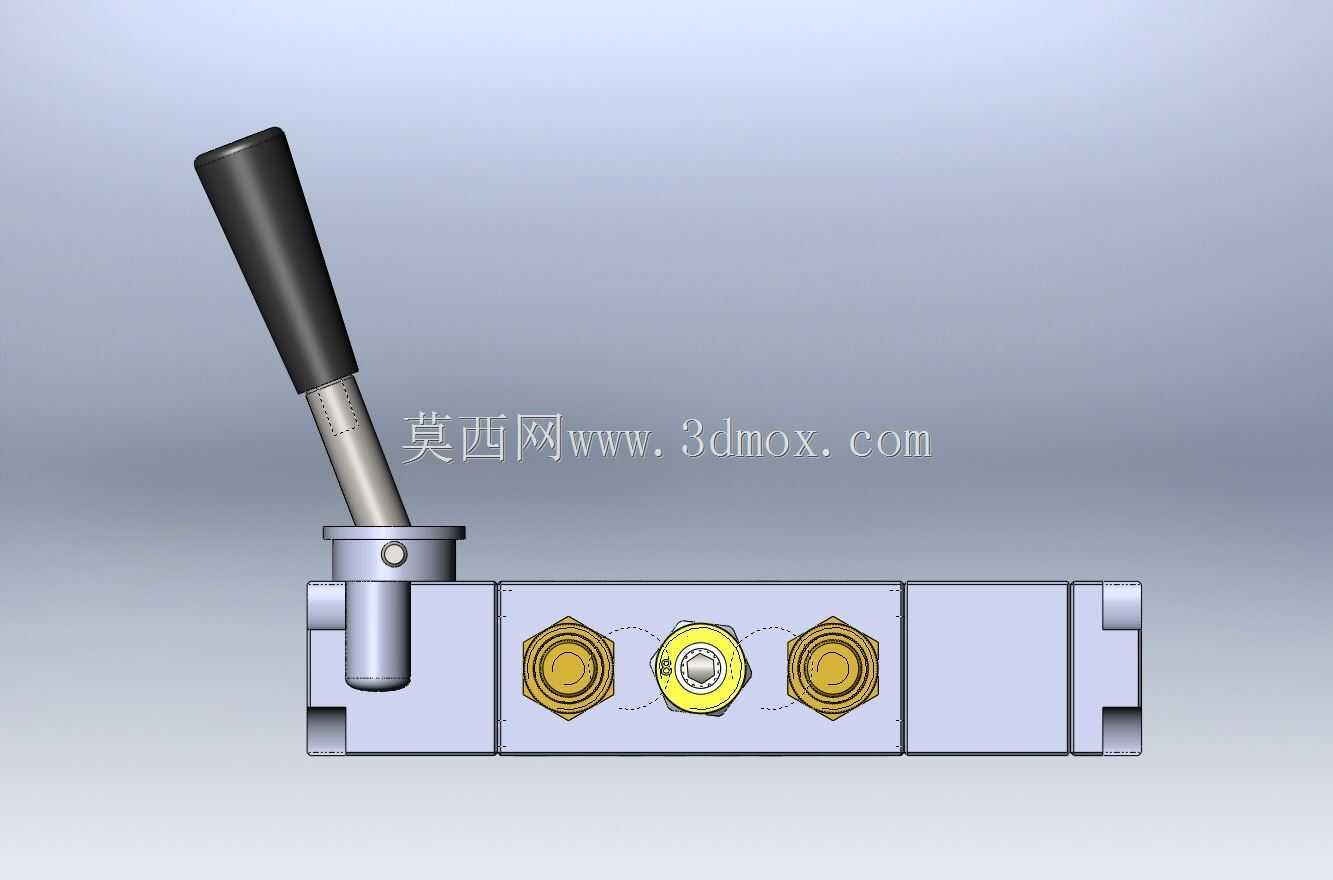

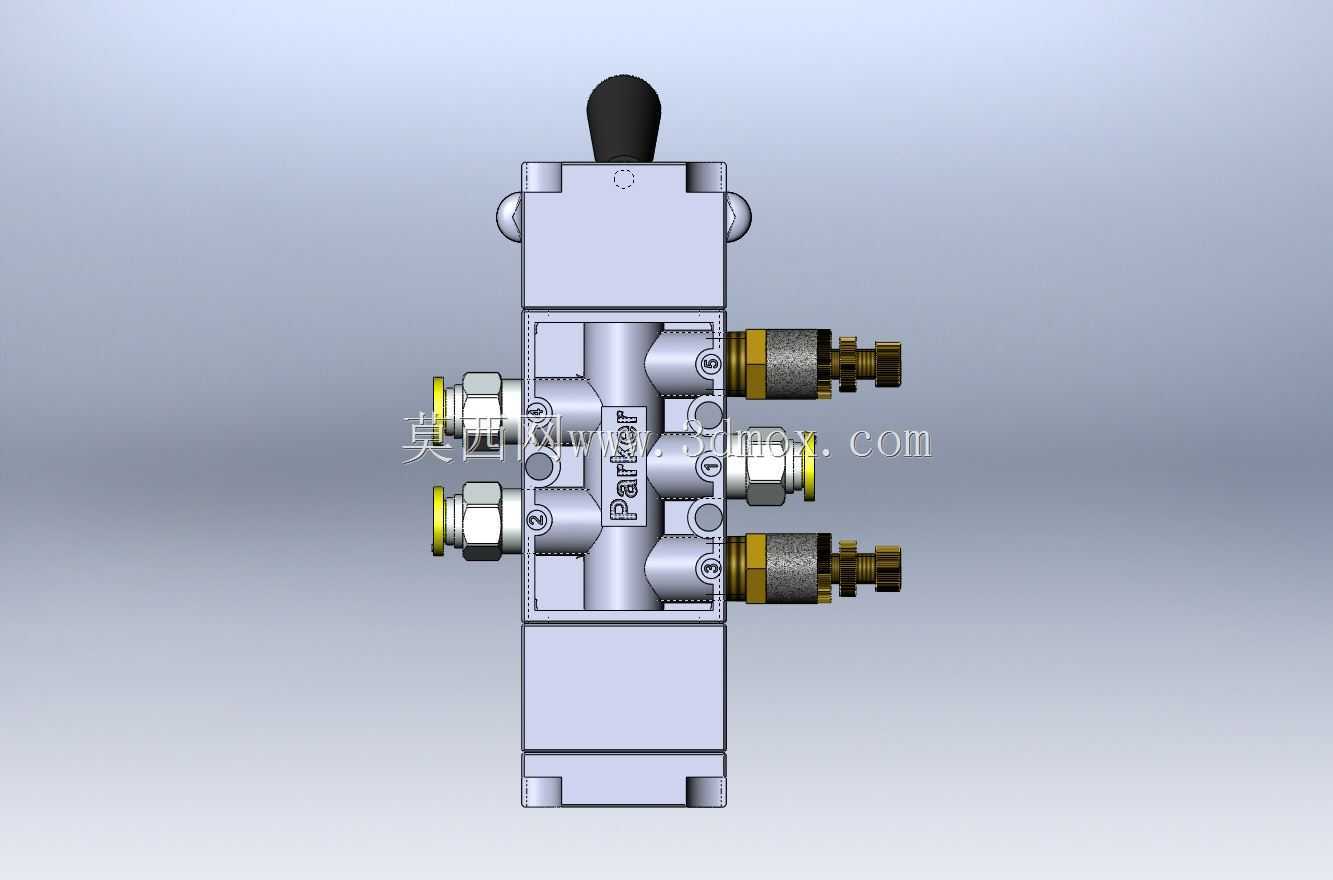

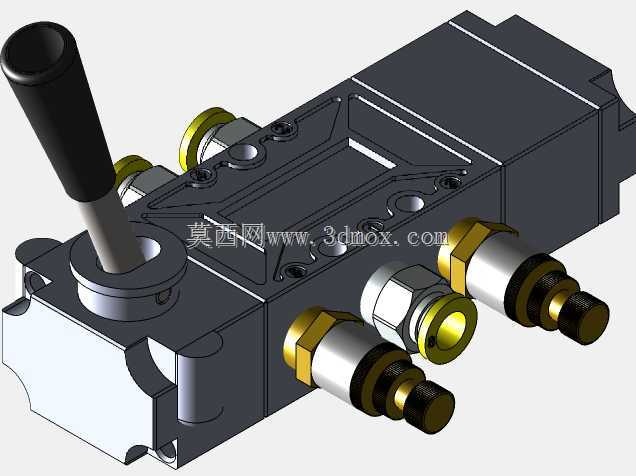

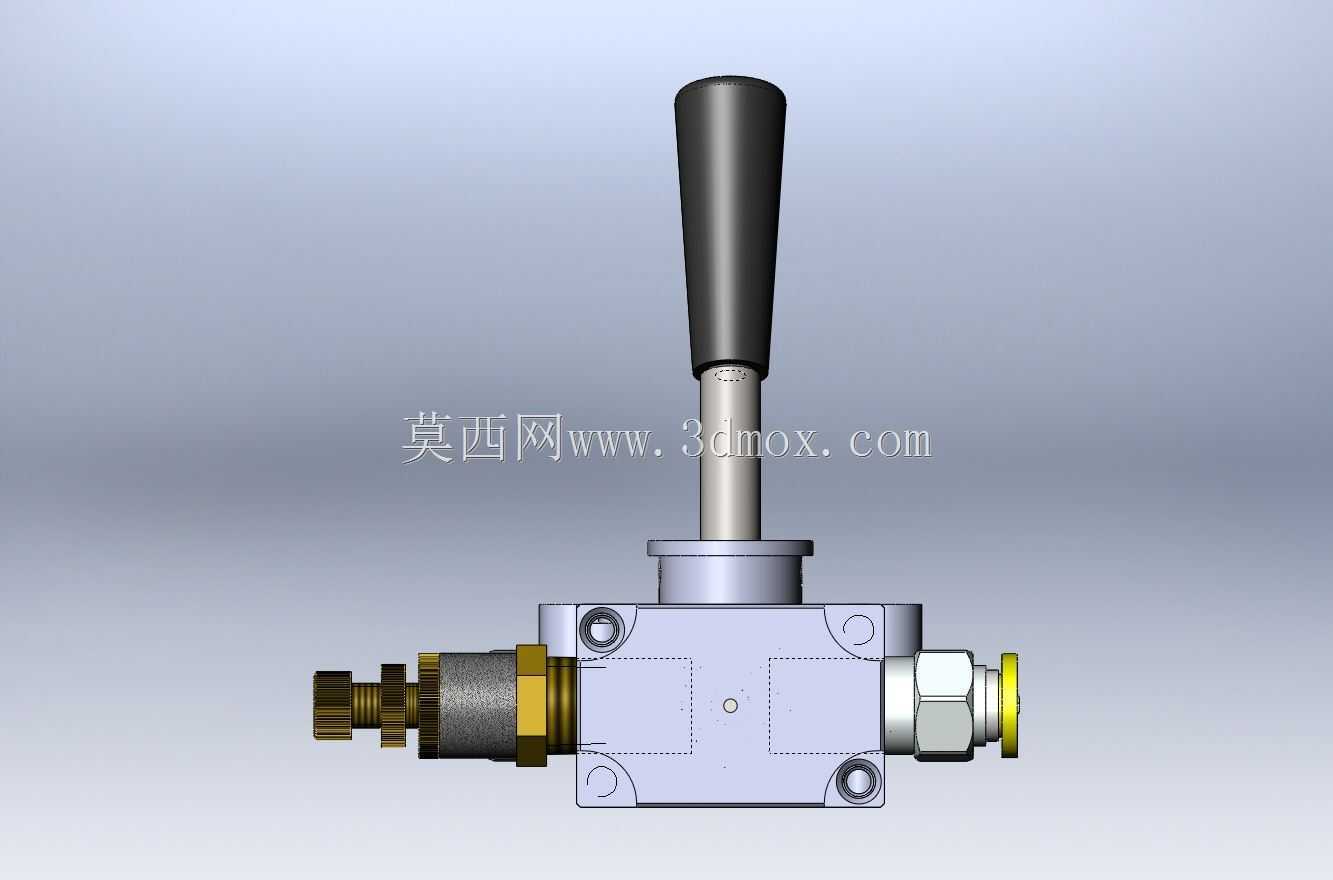

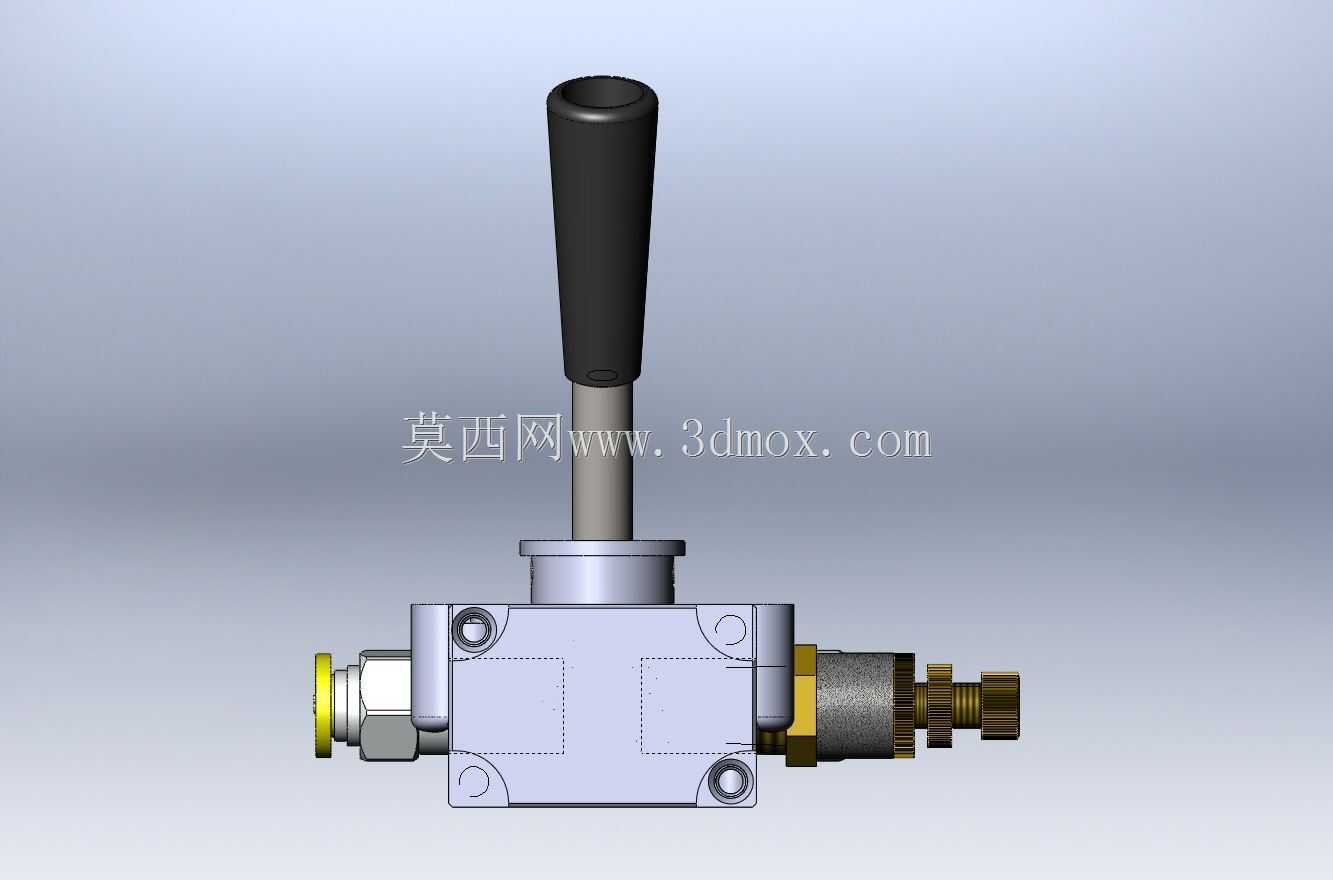

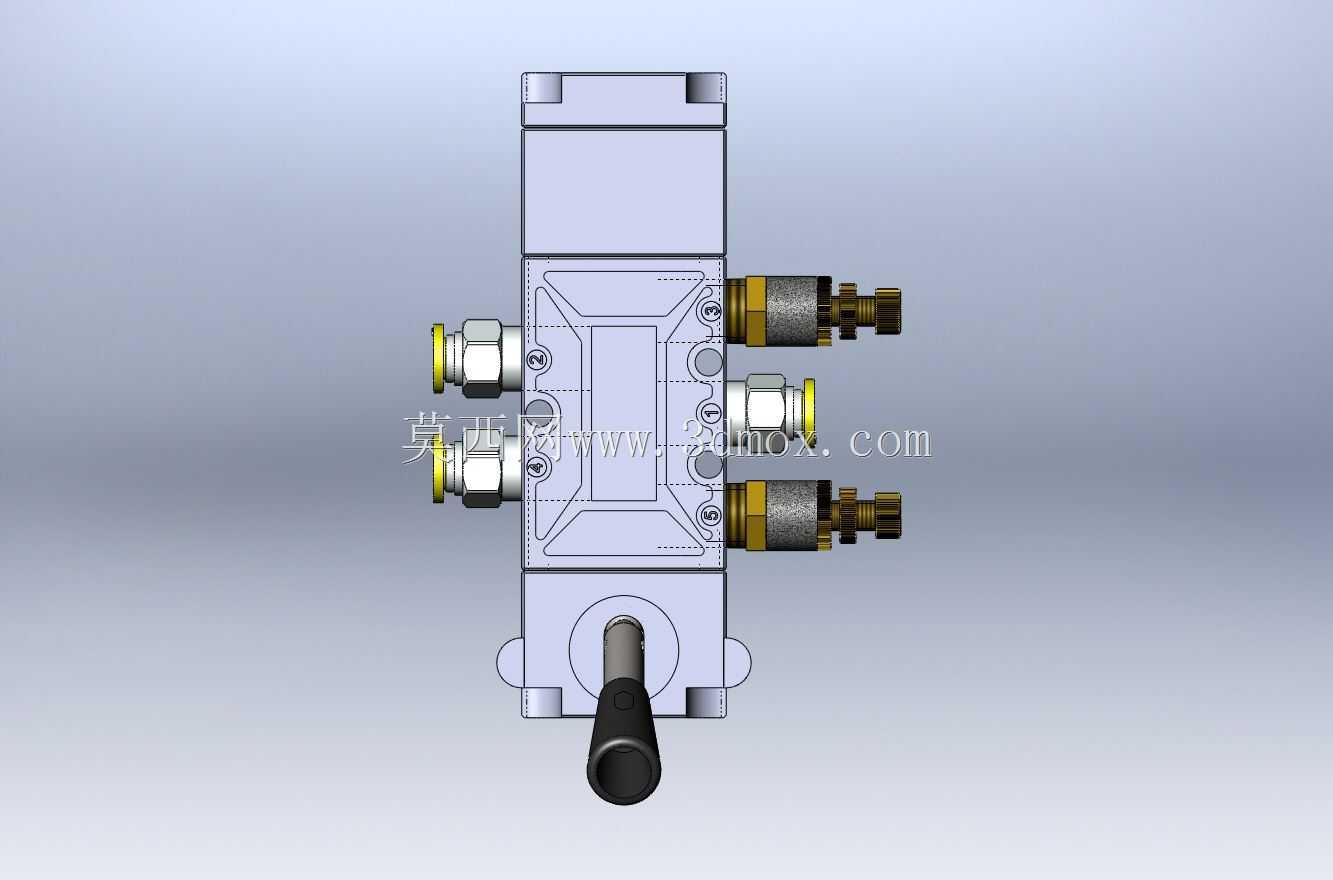

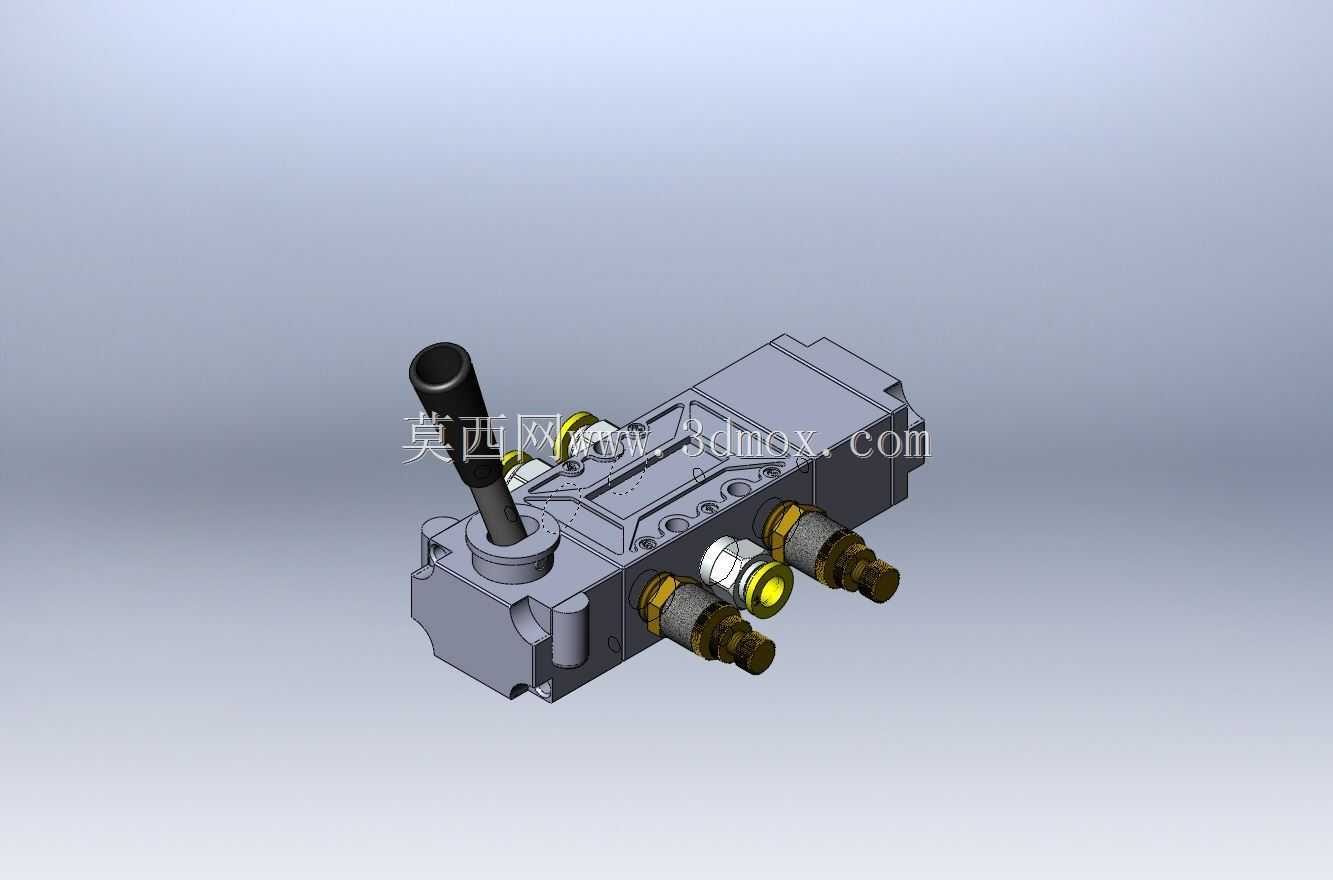

派克型手动杠杆式五通气动控制阀

　　这款手动杠杆驱动的气动方向控制阀，多用于中小型自动化生产线、工装夹具气路、小型气动执行机构的气路换向控制场景，在轻工装配线、小型冲压工装、木工机械的气动回路中十分常见，可直接控制气缸的伸缩动作，也可作为气控回路的先导级信号阀使用，适配常规0.15-0.8MPa的工厂压缩空气工况。阀体采用整体式铝合金压铸结构，表面做硬质阳极氧化处理，兼顾轻量化与抗气源腐蚀能力，三个侧置的G1/4标准气口分别对应进气、两个工作气路，接口处预留了快插接头安装的同轴度定位台阶，现场配管时无需额外加工转接面，可直接匹配常规气动快插接头。顶部的杠杆驱动机构做了阻尼限位设计，扳动手柄时的操作力控制在15-20N区间，切换行程约12mm，

　　到位后有清晰的机械卡位反馈，避免气路压力波动导致的阀位误切换，手柄外层包胶处理，长期操作不易打滑。设计阶段优先考虑了现场安装的兼容性，阀体背部预留了两个标准35mm导轨安装卡槽，也可通过底部四个M5螺纹孔做板式固定，安装孔位间距符合常规气动阀的通用安装尺寸，替换同规格旧阀时无需重新加工安装面板。内部阀芯采用硬质氧化铝合金配丁腈橡胶密封件，密封唇口做了圆弧过渡处理，换向时不会出现密封件切割损伤，常规工况下使用寿命可达百万次换向循环。阀组的整体宽度控制在42mm，长度118mm，含手柄的总高度为87mm，安装时仅需预留侧面15mm的配管操作空间、顶部60mm的手柄扳动空间即可，不会占用过多控制柜内的安装位置，适合在排布紧凑的气动阀岛周边做独立阀件加装。气路内部的流道做了等截面优化，不存在突变的扩径或缩径结构，额定流量下的气阻损失比常规同通径手动阀低12%左右，驱动缸径63mm以下的双作用气缸时，换向响应速度无明显迟滞。
