法兰连接式三通过滤型吸力扩散器结构

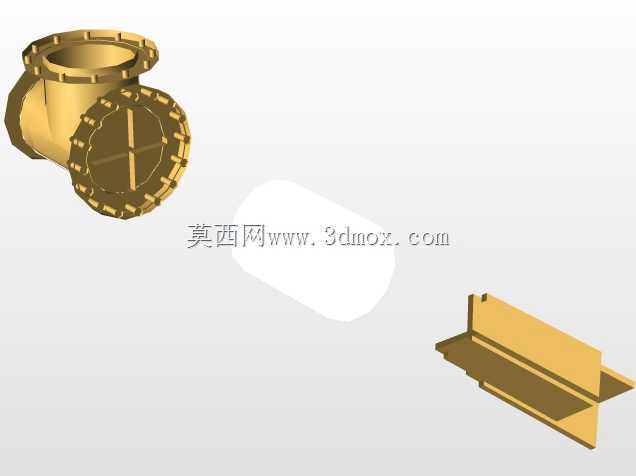

　　在流体输送管路系统中，这类三法兰结构的吸力扩散器常被布置在泵组入口端的管段交汇处，承担着稳流、整流与初级过滤的多重作用，避免泵吸入端出现紊流、气蚀或者大颗粒杂质进入泵腔损伤叶轮的问题。从结构设计来看，三个接口全部采用标准凸面法兰形式，可直接与同压力等级的管路法兰配对安装，无需额外加工过渡接头，现场安装时只需匹配对应法兰的螺栓孔位、加装密封垫片即可完成对接，能有效降低现场施工的改造成本。三个接口的轴线呈空间垂直分布，其中垂直向上的接口为流体吸入主通道，两个水平方向的接口可根据管路走向选择作为出口或者旁通接口，适配不同的管路排布需求，在泵房空间受限的场景下，这种三通集成式结构可以省去单独安装三通、整流器、过滤器的多段拼接步骤，

　　减少管路的泄漏点。内部流道采用渐变式扩径设计，流体从入口进入后，流道截面逐步扩大，能有效降低流体流速，均衡流场压力分布，避免高速流体直接冲击泵入口造成的压力脉动，同时在其中一个水平接口内部设置了十字形导流筋与格栅结构，既可以对流体进行整流，消除旋流，也能拦截管路中残留的焊渣、金属碎屑等大尺寸硬质杂质，防止杂质进入后续动力设备造成部件磨损。设计过程中充分考虑了安装边界的适配性，三个法兰的螺栓孔均采用跨中布置方式，可适配多数工业管路的法兰安装标准，法兰端面的密封面粗糙度满足常规非金属垫片的密封要求，壳体整体采用等壁厚设计，在保证承压能力的同时控制整体重量，外部轮廓无尖锐棱角，避免安装过程中出现磕碰损伤。实际应用中，

　　这类部件多适配于给排水、暖通循环、工业流体输送的泵前管路，尤其是在介质含有少量固体颗粒、管路入口流态不稳定的工况下，能有效提升泵组的运行稳定性，延长泵的密封件与叶轮的使用寿命，减少日常运维的拆检频次。建模过程中对法兰的密封面、螺栓孔位置、内部导流结构的尺寸做了精准还原，可直接用于管路系统的装配干涉检查、管路应力分析的前置建模参考，也可作为同类产品改型设计的基础模型，调整法兰通径、壁厚参数即可适配不同压力等级、不同管径的管路需求。
