多层级板料冲压成型钣金模具结构

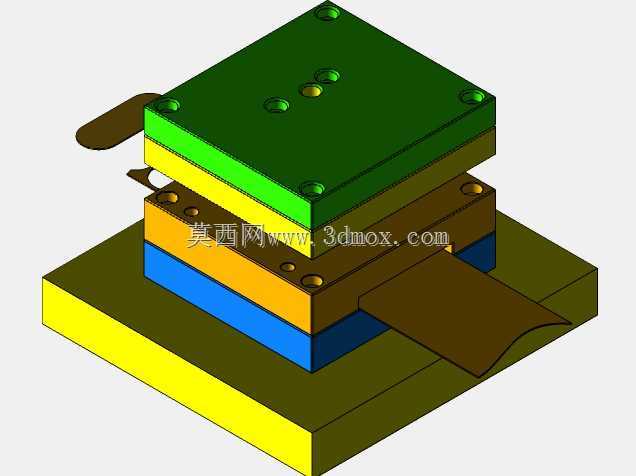

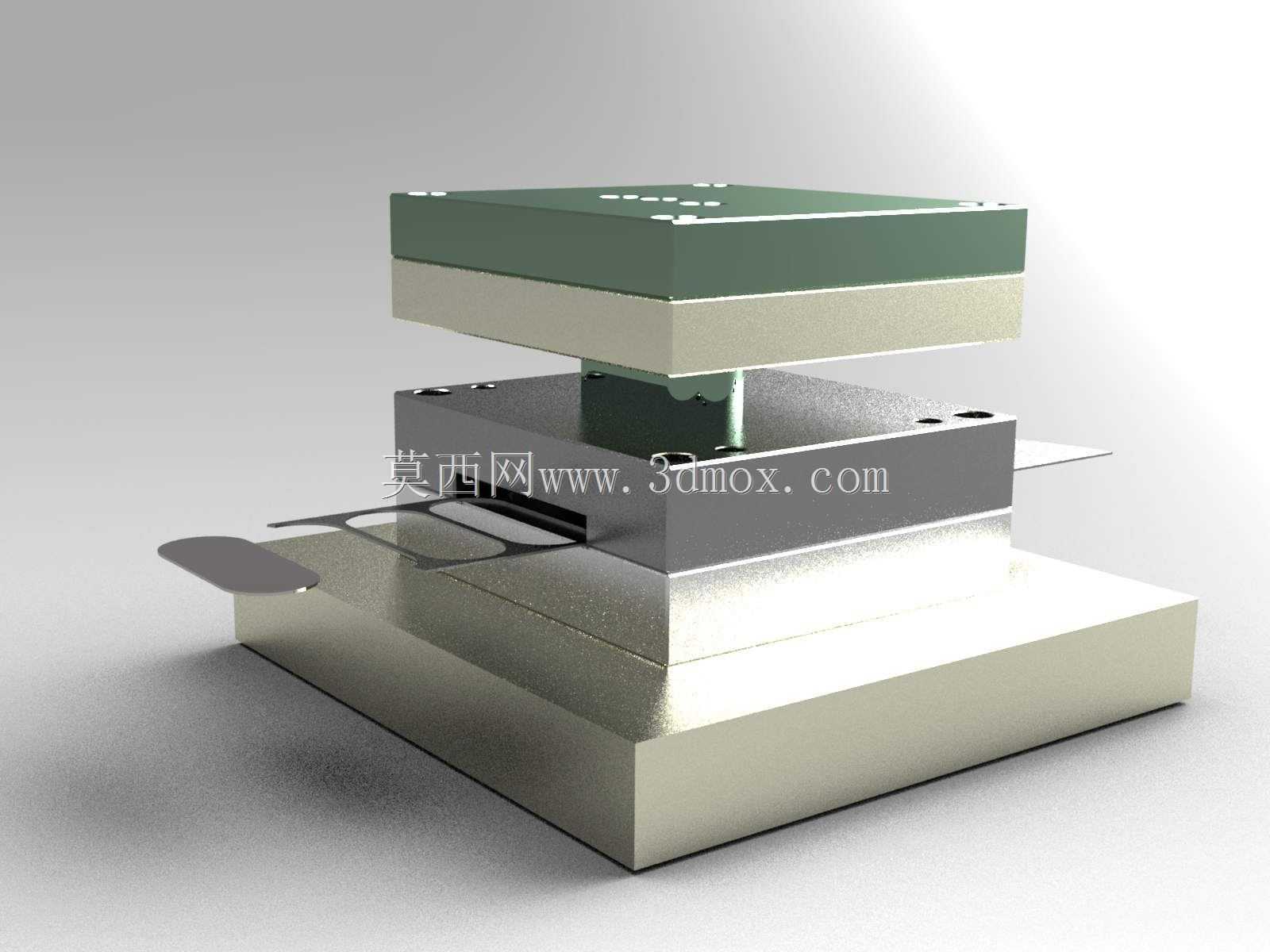

　　这套钣金冲压成型结构，主要面向中小尺寸平板金属件的批量冲裁、折弯复合工序，常见于五金配件加工厂、家电钣金生产车间、3C数码金属外壳加工线的工位配套，可直接适配常规开式单点压力机的安装接口，无需额外定制过渡连接基板。从结构分层来看，整套装置采用上下模座导向的经典三板式布局，最上层为上模座安装基准面，可直接锁固在压力机滑块端面，中间设置卸料板与凸模固定组件，下层为下模座与凹模型腔，配套的导柱导套采用对称四角布置，合模过程中可抵消侧向冲裁力带来的偏移，保证0.02mm以内的对位精度，避免冲切过程中出现毛刺过大、刃口崩损的问题。设计阶段优先考虑了板料送料的操作空间，下模座前端延伸出承料托板，可适配手动送料或简易辊式送料架的对接，

　　托板表面做了沉台处理，可根据加工料厚调整定位挡块的安装位置，无需二次加工模座基准面。凸模与凹模的刃口部分采用快拆式固定结构，更换不同冲型的刃口组件时，仅需拆卸侧面的紧固螺钉即可完成更换，无需整体拆解上下模座，能大幅减少产线换型的停机时间。安装边界方面，上下模座的闭合高度匹配常规16吨到25吨开式压力机的装模行程范围，模座四周预留了压板固定的U型槽，可适配不同T型槽间距的压力机工作台，无需额外加工安装孔。卸料板采用弹性卸料结构，内置的矩形弹簧均匀布置在凸模周边，开模时可将箍在凸模上的板料平稳脱出，避免板料随凸模上行产生变形，同时合模前卸料板会提前压紧板料，防止冲切过程中板料发生窜动。针对薄料冲压的场景，凹模型腔周边做了0.

　　5mm的压料筋设计，可在冲切前对板料成型区域做预压紧，减少成型过程中的材料拉扯，保证成型后工件的平面度满足后续焊接、喷涂工序的要求。整套结构的导向件均做了防尘密封处理，可适配车间多粉尘的加工环境，延长导柱导套的维护周期，日常仅需定期加注润滑脂即可保证运行顺畅。
