双动式两次开模注塑模具结构设计

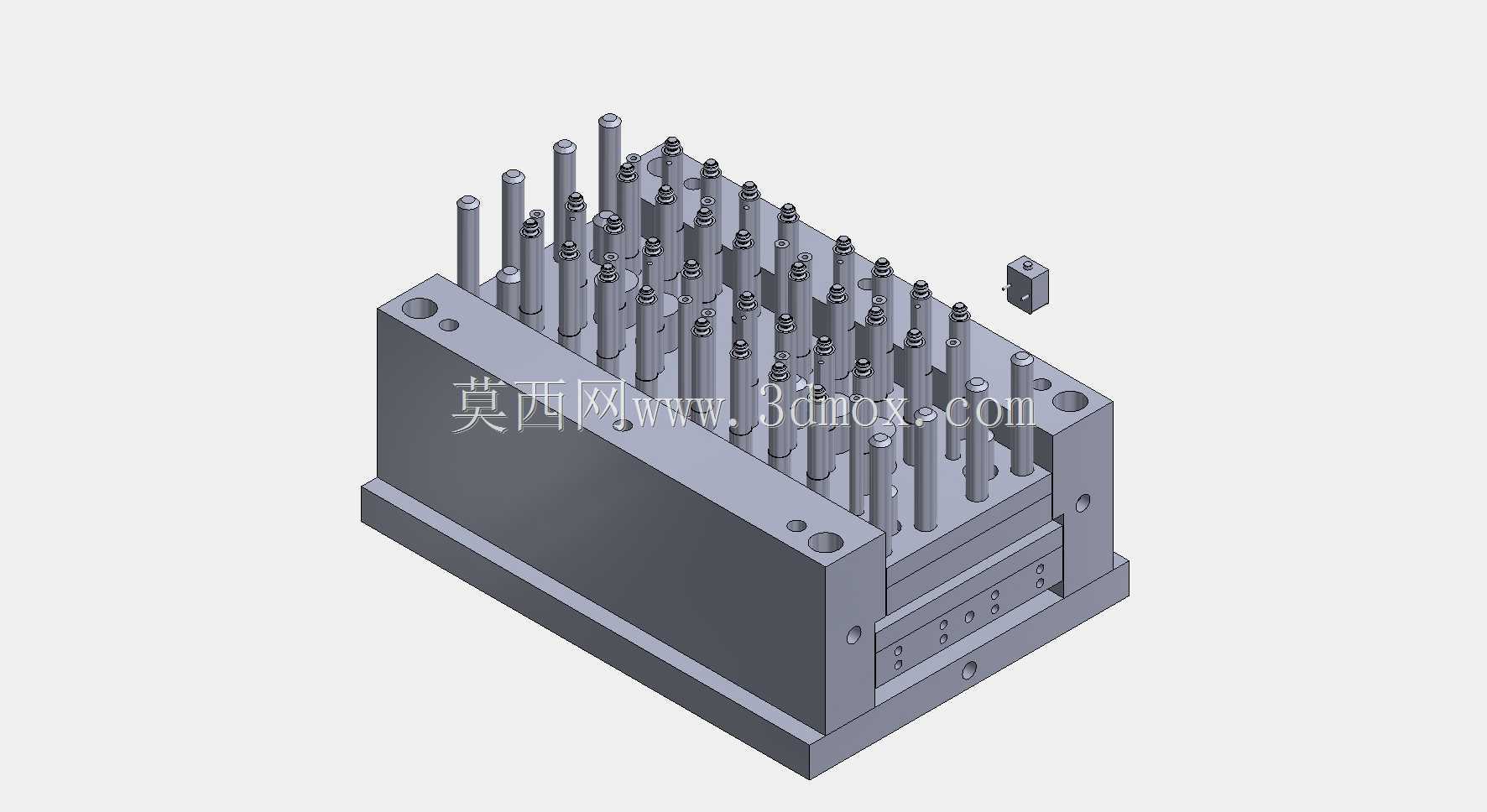

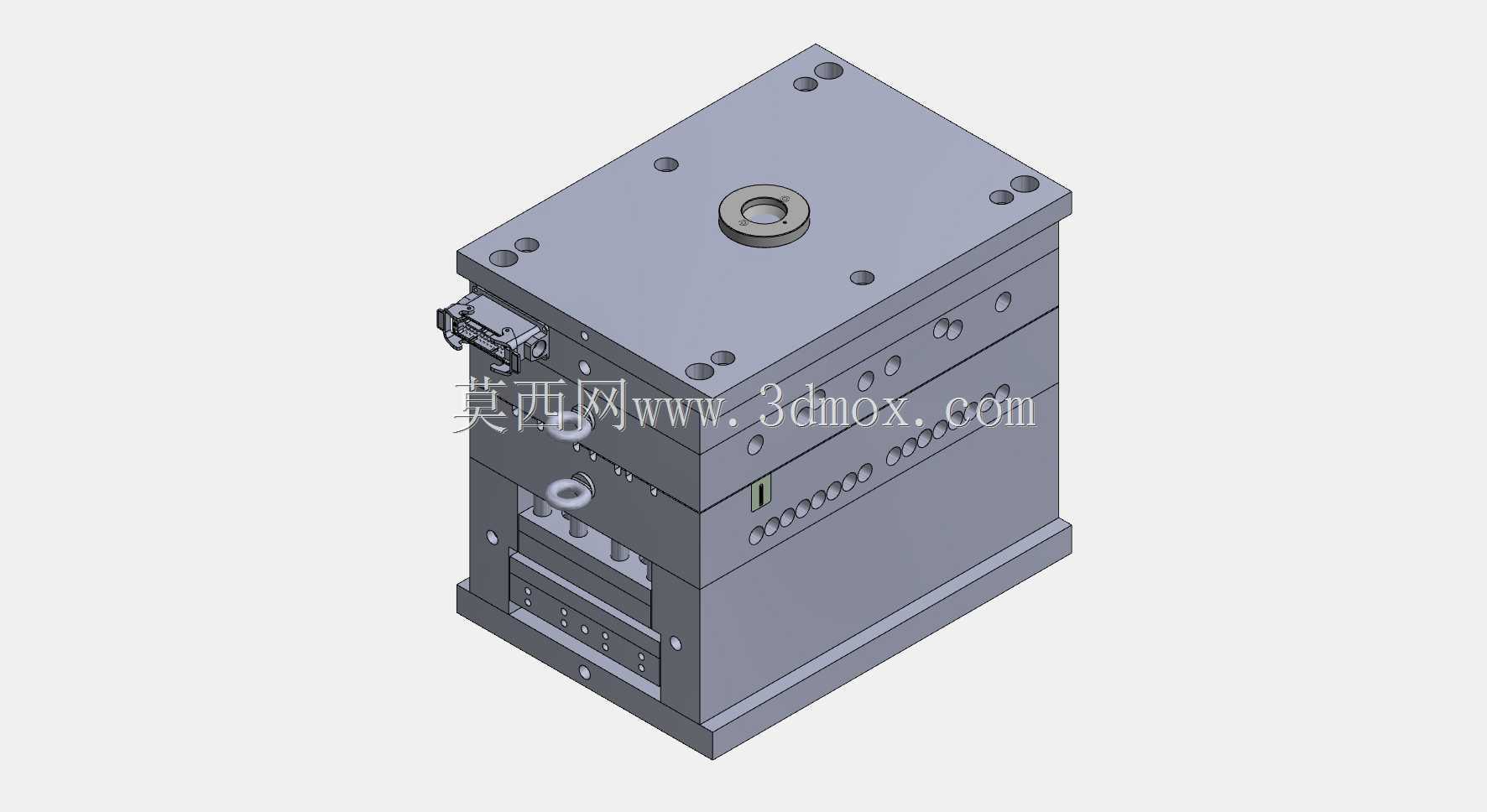

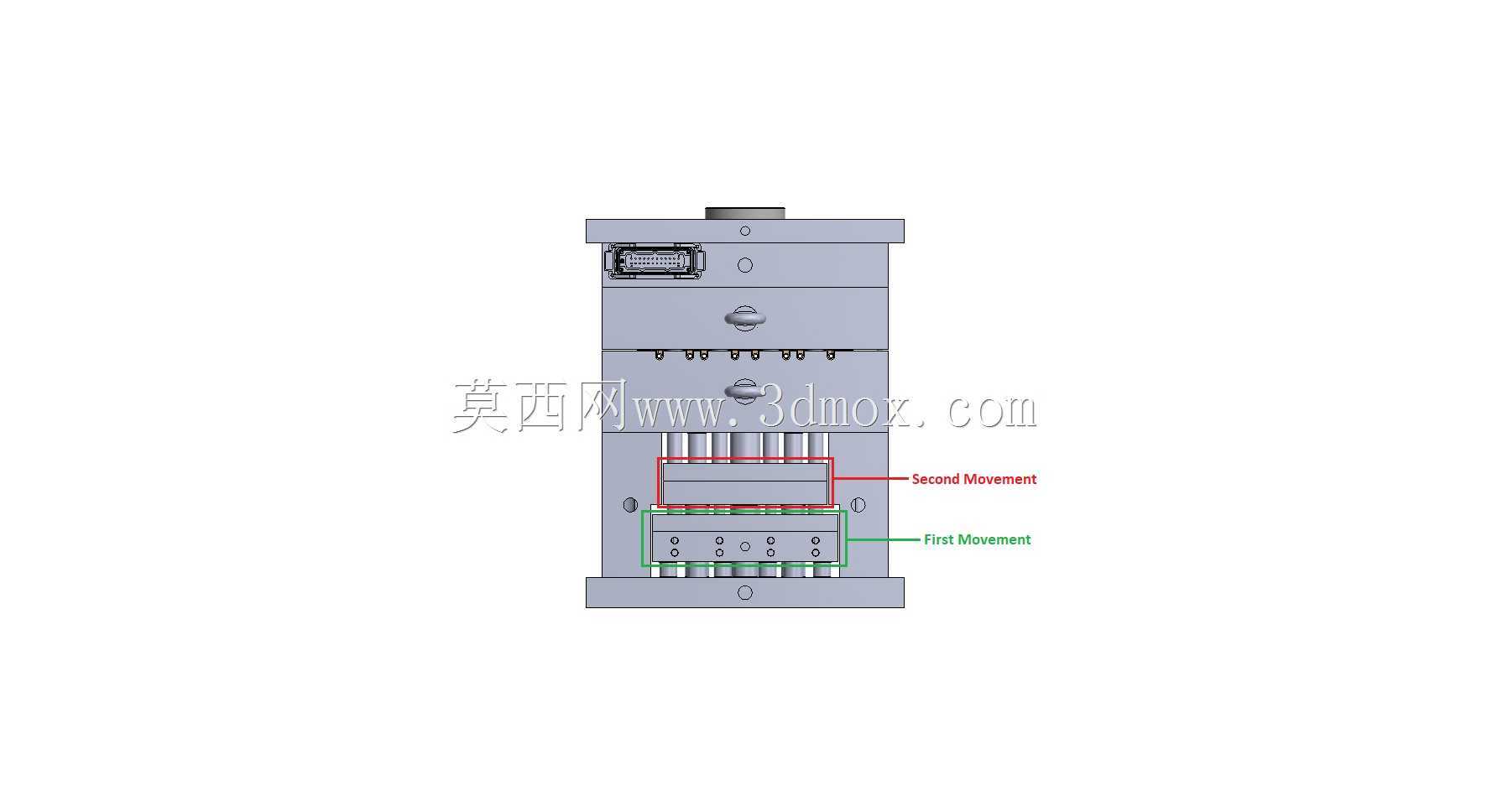

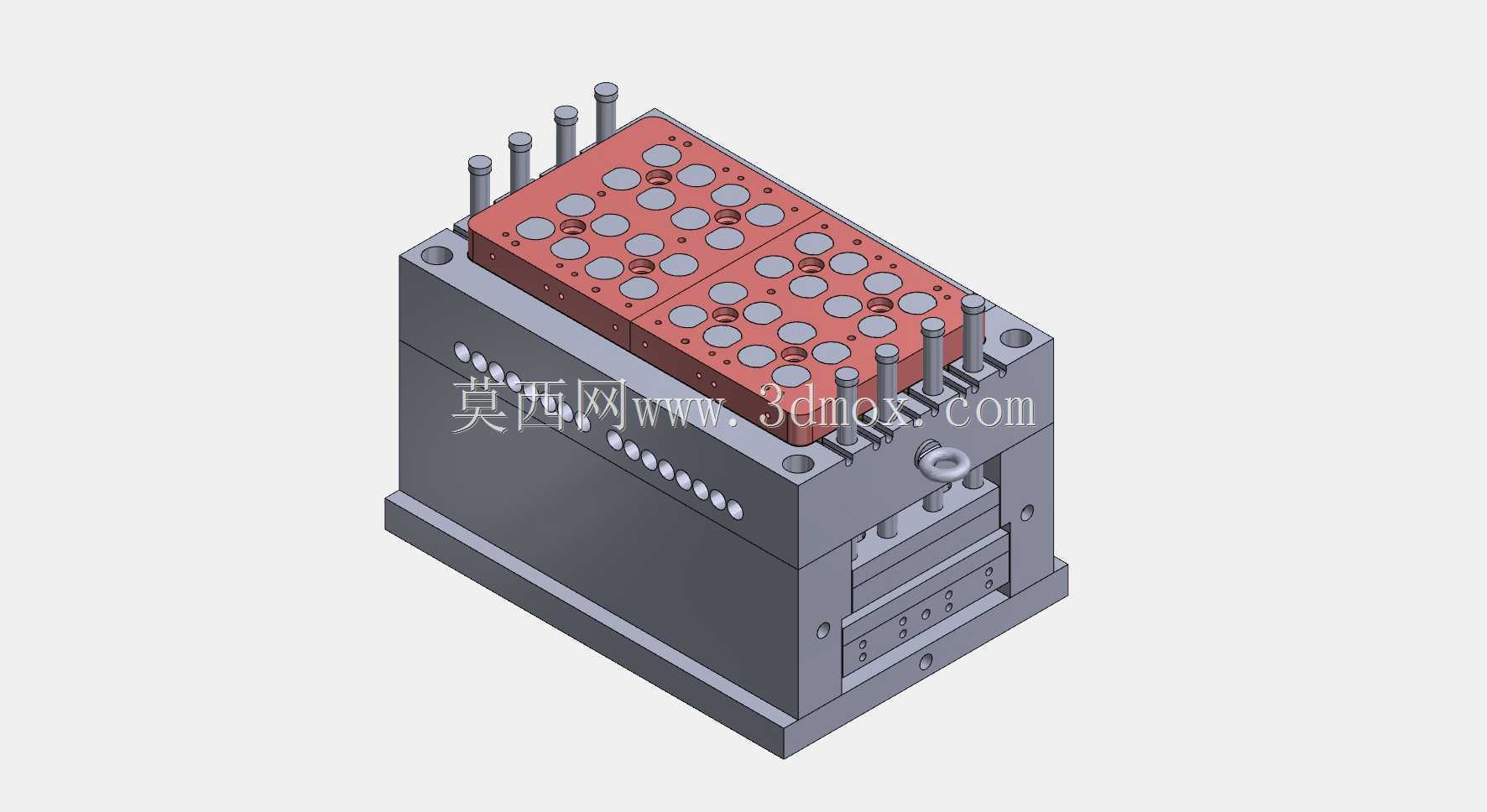

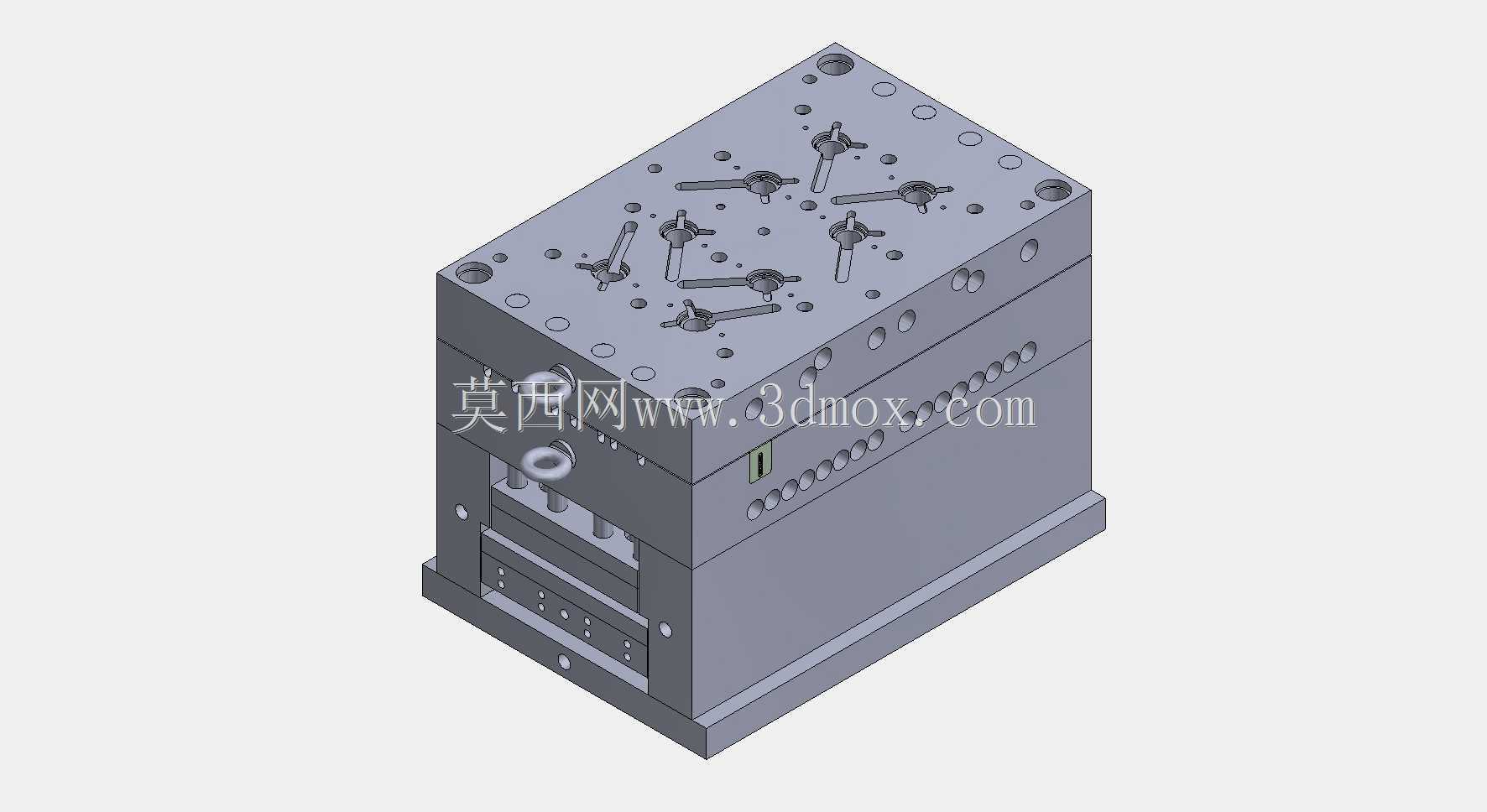

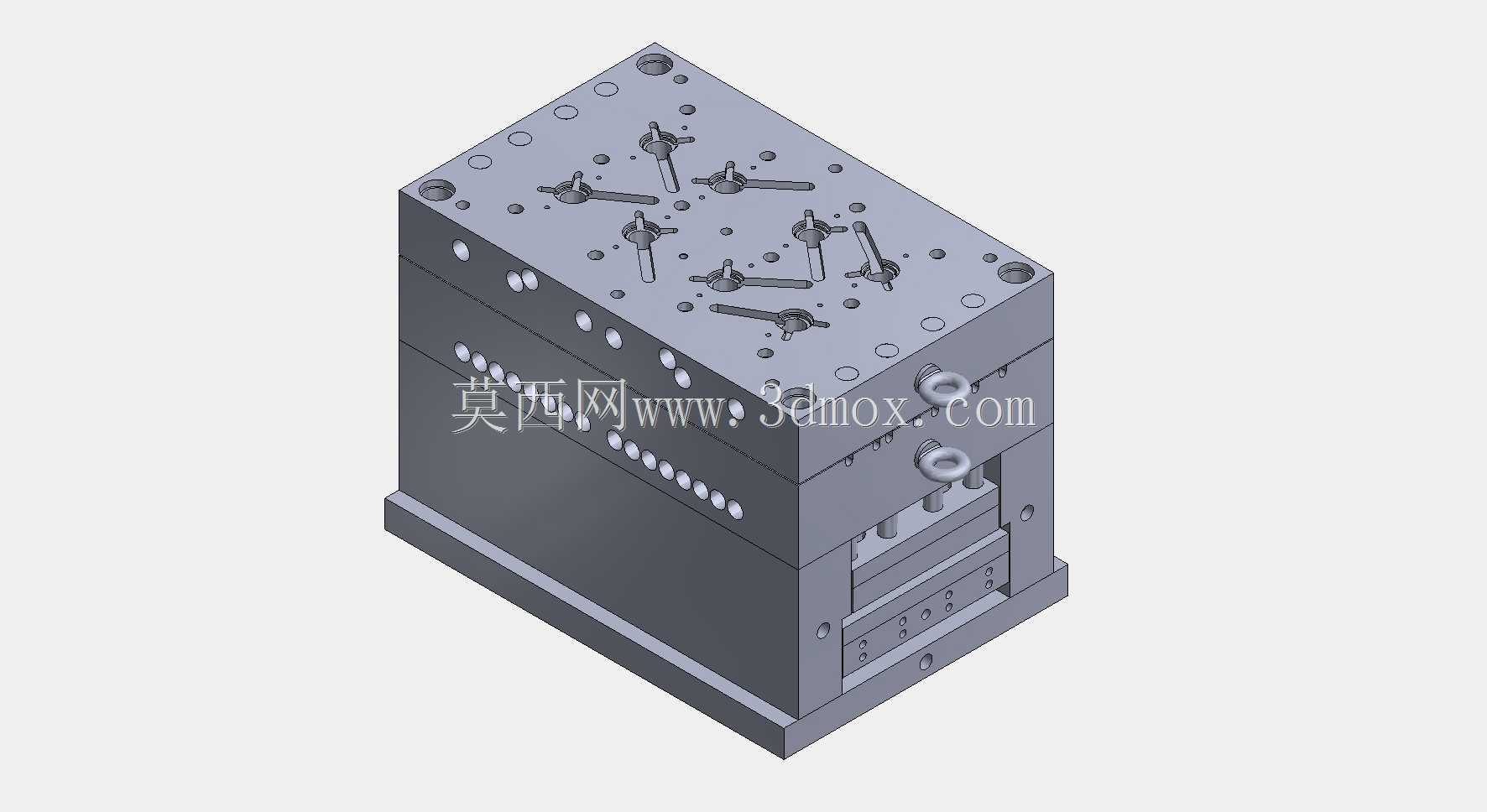

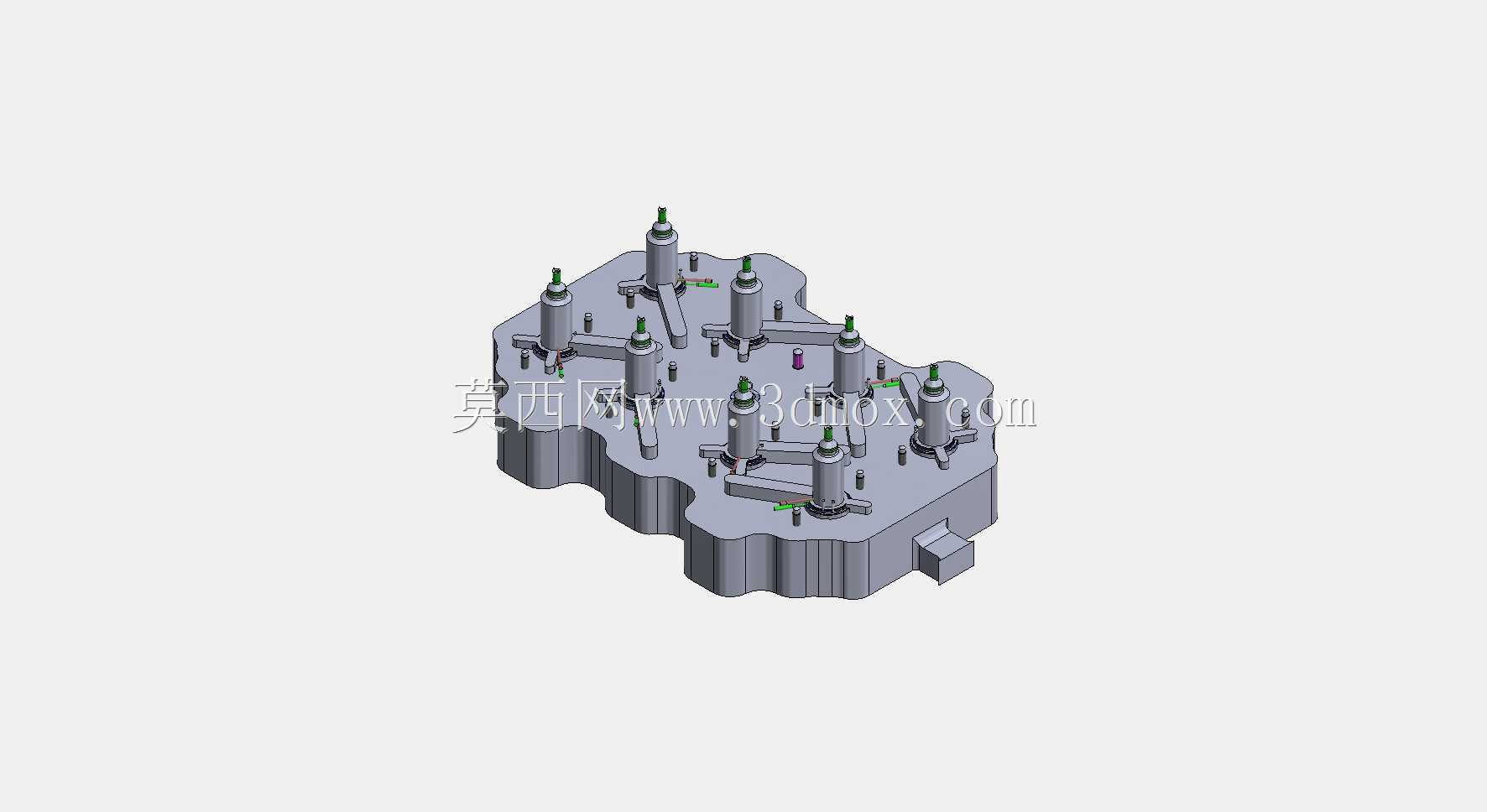

　　这套双动模具结构主要面向需要两次顺序开模动作的注塑成型场景，适配带倒扣、多嵌件或者需要分步脱模的小型塑胶件批量生产，常见于消费电子小结构件、玩具功能件、带印刷标识面壳类产品的注塑加工环节，能在单台注塑机上完成原本需要两套模具或者复杂侧抽结构才能实现的成型工序，减少工序周转带来的定位误差与成型周期损耗。从结构布局来看，整套模架采用标准直身模坯叠加分层设计，第一动模部分与第二动模部分通过内置的限位拉杆、延迟开闭机构实现动作顺序控制，合模状态下两层动模与定模部分完全贴合，型腔内形成完整的产品成型腔，熔融塑胶通过顶部浇口套注入型腔后，经保压、冷却工序到达开模节点时，首先触发第一动模的开模动作，完成产品与定模型芯的初步分离，同时切断浇口凝料，

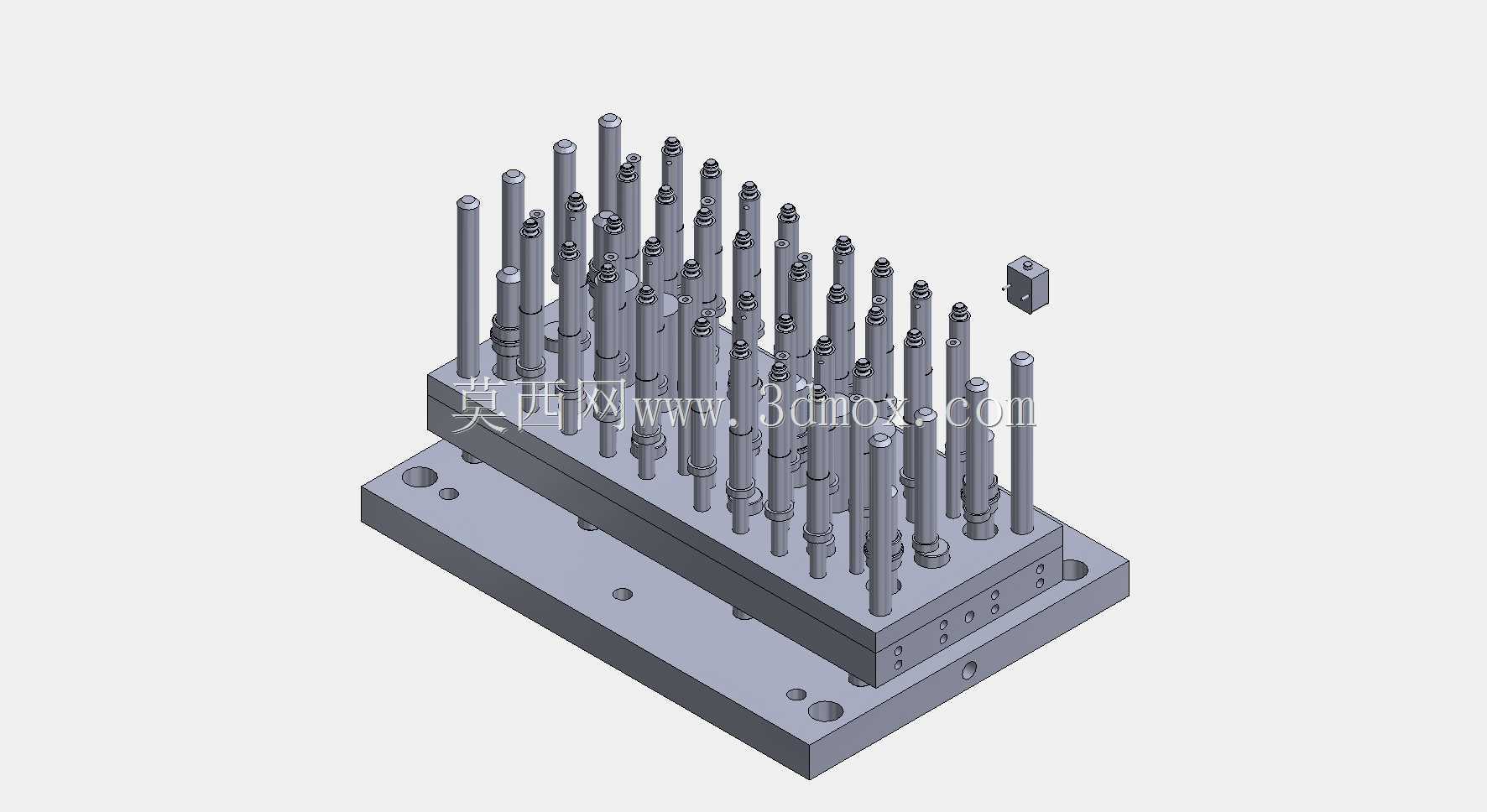

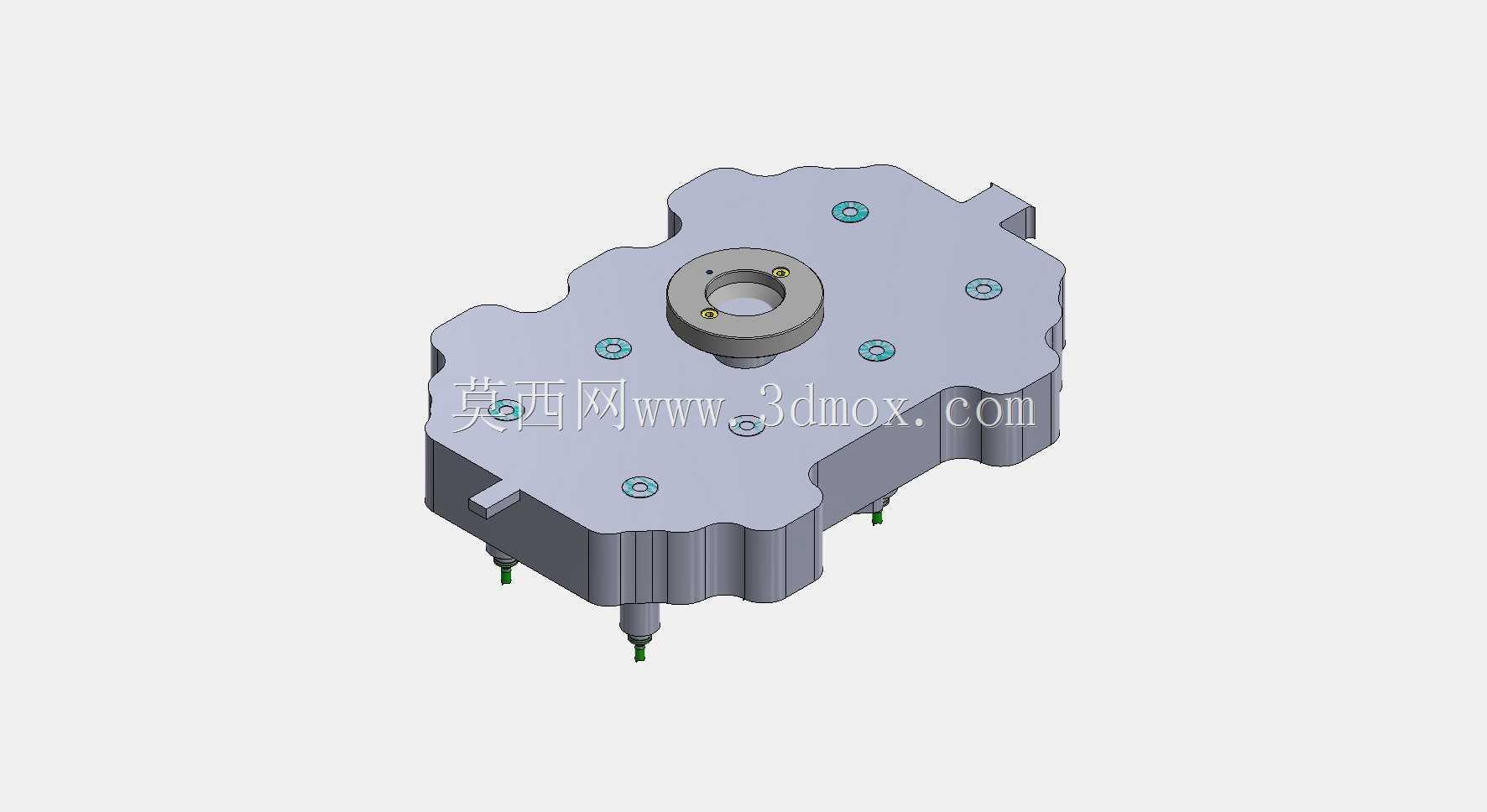

　　待第一开模行程走到限位位置后，才会带动第二动模部分完成后续开模动作，此时产品完全留于第二动模侧，顶出机构可顺畅将产品推出，避免强行脱模导致的产品拉伤、变形问题。设计过程中重点校核了两层动模的动作行程匹配关系，第一开模行程需完全覆盖产品倒扣的脱模距离，同时预留足够的凝料取出空间，第二开模行程则匹配顶出机构的顶出行程，避免出现顶出行程不足导致产品无法脱落的问题；模架各层的导柱导套采用同轴度公差0.02mm以内的配合精度，保证多次开合模后两层动模的定位精度不会出现偏移，避免长期生产后产品出现飞边、错位缺陷。安装边界上，模架的顶部定位环尺寸适配常规卧式注塑机的定位孔规格，浇口套球面半径与注塑机喷嘴尺寸匹配，

　　模架整体长宽尺寸适配120吨-160吨锁模力的注塑机安装尺寸，顶出孔位置与注塑机顶杆位置对应，不需要额外加装改装垫板即可直接上机使用；冷却水路采用分层排布设计，定模、第一动模、第二动模部分均设置独立的循环冷却回路，可根据不同层的成型温度需求单独调整冷却水流量，保证各区域冷却速率均匀，减少产品因冷却不均产生的翘曲变形问题。结构上还预留了表面印刷标识的成型镶位，可直接在型腔内集成标识镶块，不需要后续二次印刷工序即可在产品表面形成清晰的标识内容，适配需要带品牌标识、参数标识的塑胶件生产需求，镶块采用快拆结构设计，更换标识内容时不需要拆解整套模架，仅需拆下对应镶块即可完成更换，大幅缩短换模调整时间。
